[求助] CFX后处理时想知道某一点的值，如温度，压力等，如何显示

CFX后处理时想知道某一点的值，如温度，压力等，如何显示？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
开心就好
1楼 2013-06-26 21:56:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youy624

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-06-28 23:11:30
先在网格里边创建这个店，然后就可以report里边就可见查看各种数据了。

定性的话在云图里变邮件单击。
赞一下 回复此楼
身邪不怕影子正，上梁何惧下梁歪。
2楼2013-06-27 10:27:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-06-28 23:11:43
location>>point>>输入坐标
calculator>>fucntion calculate>>temperature/pressure>>选择你建的点
赞一下 回复此楼
3楼2013-06-27 11:26:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超星

木虫 (正式写手)
引用回帖:
3楼: Originally posted by tarcy at 2013-06-27 11:26:09
location>>point>>输入坐标
calculator>>fucntion calculate>>temperature/pressure>>选择你建的点

calculator>>fucntion calculate>>下面的function选择什么啊？
赞一下 回复此楼
开心就好
4楼2013-06-27 20:09:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超星

木虫 (正式写手)
引用回帖:
2楼: Originally posted by youy624 at 2013-06-27 10:27:13
先在网格里边创建这个店，然后就可以report里边就可见查看各种数据了。

定性的话在云图里变邮件单击。

我是个菜鸟，嘿嘿，你说的是report viewer吗？但是里面貌似都是之前设置的参量啊，没有找到
赞一下 回复此楼
开心就好
5楼2013-06-27 20:11:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjl888866

铜虫 (初入文坛)

【答案】应助回帖

用CFD-POST打开计算结果***.res
使用Probe命令就可以了，具体操作见下图

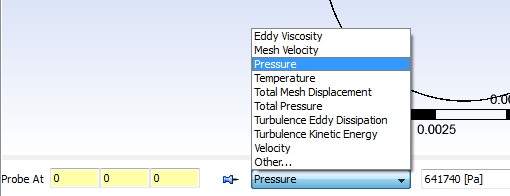

CFX后处理时想知道某一点的值，如温度，压力等，如何显示
CFX后处理时想知道某一点的值，如温度，压力等，如何显示-1
第二张图片里 左端输入坐标 x,y,z  右端选择你要显示的变量 如压强(Pressure)，温度（Temperature）
赞一下 回复此楼
灯！等灯等灯！
6楼2013-10-07 15:56:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jessica666

银虫 (小有名气)
引用回帖:
6楼: Originally posted by tjl888866 at 2013-10-07 15:56:51
用CFD-POST打开计算结果***.res
使用Probe命令就可以了，具体操作见下图


第二张图片里 左端输入坐标 x,y,z  右端选择你要显示的变量 如压强(Pressure)，温度（Temperature）...

你好，如果我想知道这个点的某个量随时间变化的数据或图标，如何得到呢
赞一下 回复此楼
7楼2014-07-04 10:19:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lvseshijie

金虫 (正式写手)
引用回帖:
7楼: Originally posted by jessica666 at 2014-07-04 10:19:09
你好，如果我想知道这个点的某个量随时间变化的数据或图标，如何得到呢...

你好，请问你找到方法了吗，怎么得到这个点的某个量随时间变化的数据。谢谢
赞一下 回复此楼
8楼2016-01-05 19:43:06
