[求助]
如何在立体上建一条线，选线上点加载线载荷？
|
|

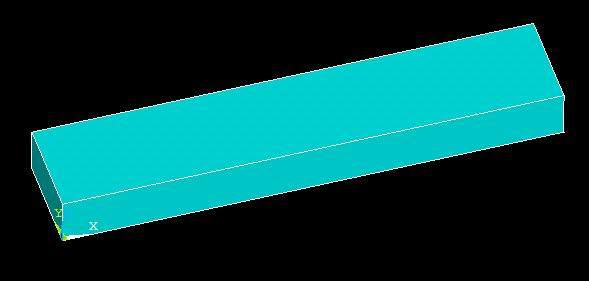

在上平面上随意画一条线，划分网格后线上没有节点，无法进行FORCE加载 请问pressure>on line 和线载荷有什么区别？  LiveLog截图.jpg  LiveLog截图2.jpg |
回复此楼» 猜你喜欢
真诚求助：手里的省社科项目结项要求主持人一篇中文核心，有什么渠道能发核心吗
已经有8人回复
-
寻求一种能扛住强氧化性腐蚀性的容器密封件
已经有5人回复
-
论文投稿，期刊推荐
已经有6人回复
-
请问哪里可以有青B申请的本子可以借鉴一下。
已经有4人回复
-
孩子确诊有中度注意力缺陷
已经有14人回复
-
请问下大家为什么这个铃木偶联几乎不反应呢
已经有5人回复
-
请问有评职称，把科研教学业绩算分排序的高校吗
已经有5人回复
-
2025冷门绝学什么时候出结果
已经有3人回复
-
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入
已经有4人回复
-
康复大学泰山学者周祺惠团队招收博士研究生
已经有6人回复
2楼2013-06-26 10:49:29
3楼2013-06-28 15:51:59
4楼2013-06-28 17:44:59
5楼2013-06-28 20:10:18
6楼2013-06-28 20:15:17
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
xiegangmai: 金币+3, 谢谢参与！ 2013-06-30 23:31:19
guixiaobo: 金币+10, ★★★很有帮助 2013-07-01 17:35:34
xiegangmai: 金币+3, 谢谢参与！ 2013-06-30 23:31:19
guixiaobo: 金币+10, ★★★很有帮助 2013-07-01 17:35:34
|
使用表面效应单元时，不能直接对实体划分表面效应单元，而是应该先对实体划分实体类型的单元 (如梁单元、壳体单元、实体单元等)。然后取出要施加分布载荷的表面实体 (比如你要求的线段) 上的所有节点，使用 ESURF 命令生成表面效应单元，覆盖在原来的网格上，再在表面效应单元上施加指定方向的分布载荷。载荷方向的设置需要看一下帮助文件。 我把帮助文件中有关 surf156 单元和 ESURF 命令的部份翻译了一下，发在附件中，给你做个参考吧。翻译水平不高，略胜于无吧。 注意，你的问题，需要先对实体进行切割，以便生成要施加载荷的线段。 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 表面效应单元_SURF156.doc
2013-06-30 09:54:30, 88.5 K
7楼2013-06-30 09:56:33
|

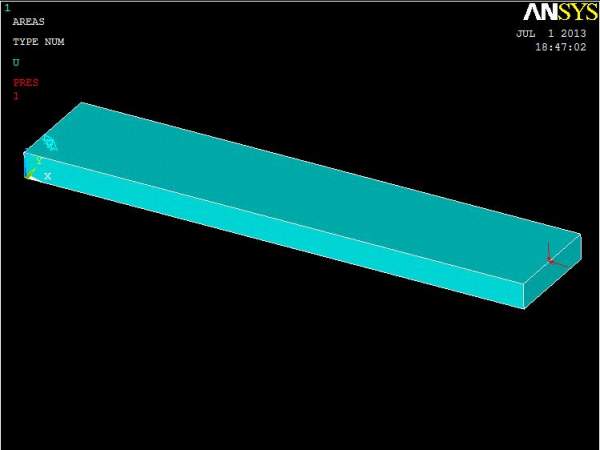

选取节点后，无法对其esurf,all 这个操作有问题，只用在SURF151，152使用 /prep7 block,0,10,0,2,0,0.5 uimp,1,ex,prxy,dens,71e6,0.33,2.8e-6 et,1,solid185 et,2,surf156 esize,0.2,0 vmesh,all /solu antype,0 da,5,all 你能对这个模块的边界线添加垂直方向的线载荷吗 利用界面操作 pressre>on line后加载了两个方向的载荷，我只需要竖直方向的载荷，请问如何加载 需要用surf156单元吗？如何将那条线赋予表面效应单元？以及如何使用sfe命令加载方向？ 如果你能将APDL命令写出来，非常感谢！！  LiveLog截图.jpg |
8楼2013-07-01 19:00:56
★ ★ ★
xiegangmai: 金币+3, 谢谢参与！ 2013-07-04 22:18:05
xiegangmai: 金币+3, 谢谢参与！ 2013-07-04 22:18:05
|
给你一个命令流试试吧：其中分别对 key = 1,2,3 生成了线压力载荷；你可以根据自己的情况选择合适的 key 值。最后结果见附图。 fini /clear /filn,line_pressure /prep7 block,0,10,0,2,0,0.5 !* uimp,1,ex,prxy,dens,71e6,0.33,2.8e-6 !* et,1,solid185 !* et,2,surf156 KEYOPT,2,2,0 KEYOPT,2,4,0 KEYOPT,2,5,1 KEYOPT,2,7,0 !* ET,3,MESH200 ! 为使用 Surf156 单元，先要对线划分网格，这里用 mesh200 KEYOPT,3,1,2 ! 设置 mesh200 为 3D，2 节点线单元 KEYOPT,3,2,0 !* esize,0.2,0 vmesh,all !* type,3 !* LSEL,S,,,6 LMESH,6 !* ESEL,S,TYPE,,3 ! 选择所有 mesh200 单元，准备生成 SURF156 单元 EPLOT !* CM,test_lines,LINE ! 创建与所有 mesh200 单元关联的线段的组件 CM,mesh200_all,ELEM ! 创建所有 mesh200 单元的组件 !* NSLE,s ! 选择与线 6 关联的所有节点 NPLOT !* !* type,2 ! 准备在线 6 上创建 surf156 单元 !* ESURF,0 !* !* ESEL,S,TYPE,,2 ! 选择所有 SURF156 单元，准备施加压力 EPLOT !* /PSF,PRES,NORM,2,0,1 !* SFE,all,1,PRES, ,30, , , ! key=1, 压力沿 Y 方向 !* eplot /wait,3 !* SFE,all,2,PRES, ,30, , , ! key=2, 压力沿 -X 方向 !* eplot /wait,3 !* SFE,all,3,PRES, ,30, , , ! key=3, 压力沿 Z 方向 !* eplot !* /solu antype,0 da,5,all |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : line_pressure.jpg
2013-07-02 10:03:43, 101.03 K
9楼2013-07-02 10:05:01
