[求助] 求助：转换电路线路板

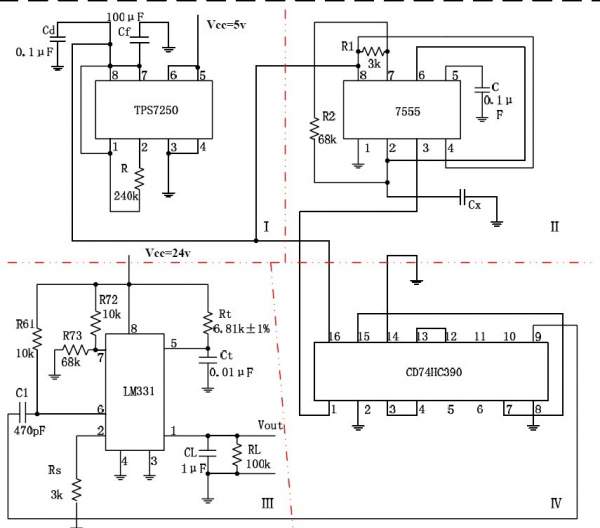

电容-电压转换电路图如下：
求助：转换电路线路板
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
红颜弹指老，刹那芳华
1楼 2013-06-22 16:02:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

乖抱熊

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个……亲，元件封装不提供没关系，最少要把型号发上来吧，要不别人想帮你也没办法啊……
赞一下 回复此楼
酱紫总卖萌好不好啊
2楼2013-06-22 20:35:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

asean657

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
TPS7250是低压差（LDO）稳压芯片，TPS7250电路是5V稳压电路；7555电路构成多谐振荡器，振荡频率为f=1.44/((RA+2RB)*C)，占空比为D=(RA+RB)/(RA+2RB)；CD74HC390是双十进制计数器，完成脉冲计数；LM331芯片电路是频率-电压转换电路，输出电压为Vo=2.09*Rl*Rt*Ct*fi/Rs。
赞一下 回复此楼
3楼2013-06-23 08:05:04
