[求助] 急急急 阻抗谱 不是半圆并且Z轴还有负值

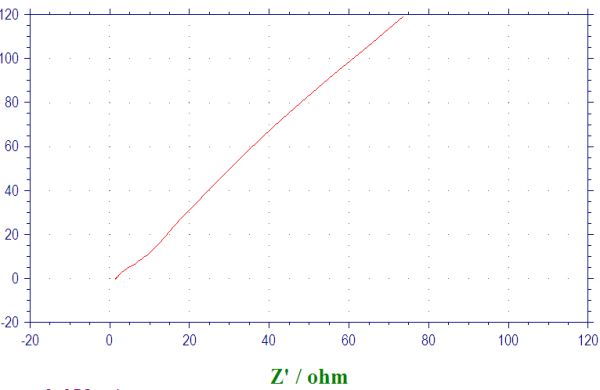

测试的阻抗谱  测试了很多次 换了很多样品测出来差不多都是这个样子（同一制备条件） 急急急急急  刚入门 不懂 请多赐教 。。说的详细些 。。谢谢  1是数据图  2是局部放大的  请注意看看坐标轴。。1远看的话 还是有那么点回事的 但是放大了之后就~~~
急急急 阻抗谱 不是半圆并且Z轴还有负值


急急急 阻抗谱 不是半圆并且Z轴还有负值-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-06-19 17:21:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

laban

铁杆木虫 (著名写手)
看样子这个韦伯阻抗的部分很明显啊！楼主有没有拟合？
赞一下 回复此楼
2楼2013-06-19 20:21:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晴空碰碰车

新虫 (小有名气)
引用回帖:
2楼: Originally posted by laban at 2013-06-19 20:21:29
看样子这个韦伯阻抗的部分很明显啊！楼主有没有拟合？

还没有拟合这个是原始数据  韦伯阻抗？可以说的详细些吗
赞一下 回复此楼
3楼2013-06-20 15:47:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yin_nuaa

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
857688363: 金币+2, 感谢应助 2013-06-21 20:31:23
这种图很正常，建议楼主还是先看些阻抗的基础知识就懂了。
赞一下 回复此楼
只有互助我们才能双赢。
4楼2013-06-20 19:22:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晴空碰碰车

新虫 (小有名气)
引用回帖:
4楼: Originally posted by yin_nuaa at 2013-06-20 19:22:55
这种图很正常，建议楼主还是先看些阻抗的基础知识就懂了。

好谢谢。。请问看哪些方面的 请问你有资源吗？ 我都不知道从哪些方面入手。。之前也看过很多阻抗测试的原理 和 公式推导那些。。但是自己对于电化学方面一窍不通 大学就没学过化学 本人物理专业的
赞一下 回复此楼
5楼2013-06-21 17:59:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yin_nuaa

木虫 (正式写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 晴空碰碰车 at 2013-06-21 17:59:18
好谢谢。。请问看哪些方面的 请问你有资源吗？ 我都不知道从哪些方面入手。。之前也看过很多阻抗测试的原理 和 公式推导那些。。但是自己对于电化学方面一窍不通 大学就没学过化学 本人物理专业的...

你可以看下《电化学阻抗谱导论》这本书。
赞一下 回复此楼
只有互助我们才能双赢。
6楼2013-06-22 10:28:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

这个阻抗谱应该是前面有个电感，然后膜阻抗很小，最后很大的扩散

你这个反应具体是什么？工作电极和对电极分别是什么，说详细点，好分析
另外，你把你的体系在低温下做个测试看看，半圆会不会有变化
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
7楼2013-07-30 19:57:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

在一个，你把你的Bode图，包括模值和相位角的图也发上来看看
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
8楼2013-07-30 19:58:06
