[求助] 拟合交流阻抗图。如何分析出晶粒电阻，晶界的电阻 已有1人参与

拟合出来的数据：...\par\unknown, R(QR)(QR)(QR).par

  1                             = detect the sign of Zim
  1                             = modulus weighting factor
1.000                        = sample area in square cm
R(QR)(QR)(QR)
2.759e-05                 = chi squared

index  fixed  symbol        start               end              % error
-------  ------  ---------      --------            -------          -----------
    1       0         R          62.63          62.63         0.7221
    2       0         Q       0.006117       0.006117          33.09
    3       0         n         0.2917         0.2917          15.76
    4       0         R          330.2          330.5          286.6
    5       0         Q        0.01241        0.01241          109.6
    6       0         n         0.7038         0.7039          34.05
    7       0         R          525.1          524.9          140.7
    8       0         Q       3.018E-6       3.019E-6          33.97
    9       0         n         0.7143         0.7143          4.182
拟合交流阻抗图。如何分析出晶粒电阻，晶界的电阻

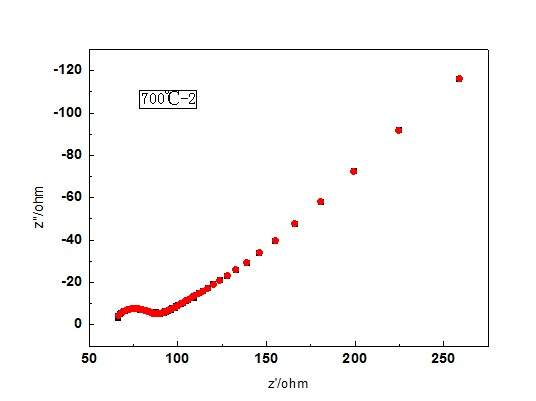

阻抗图
回复此楼

» 猜你喜欢
1楼 2013-06-19 15:06:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ontheway3101

木虫 (正式写手)
等待高手。期待中………………
赞一下 回复此楼
人生就是条路,我祝愿我们一直在路上.
2楼2013-06-19 23:19:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

样样萌

木虫 (著名写手)
怎么没人解答？
回复此楼
3楼2015-11-11 22:51:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

实验室大蘑菇

铜虫 (小有名气)

【答案】应助回帖

你的原始数据就给了9个点，让人如何拟合？
你拟合的时候用以下电路
       |-----Rp------W---|
--Rs--|                    |---
       |-----Q-------------|

Rs为内阻，即你说的晶粒电阻。Rp为极化电阻，即界面电阻。
赞一下 回复此楼
蘑菇，吃吃吃。
4楼2015-11-12 11:22:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

实验室大蘑菇

铜虫 (小有名气)
哦。你的9个点不是原始数据，是拟合数据。。。。
赞一下 回复此楼
蘑菇，吃吃吃。
5楼2015-11-12 11:24:00
