[求助] 绘制滑轮装配图的主视图

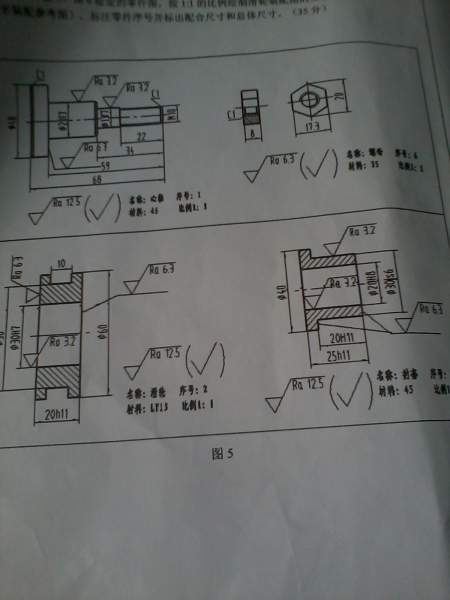

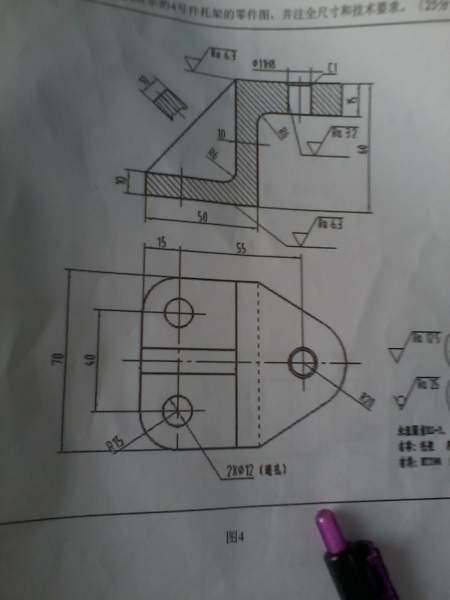

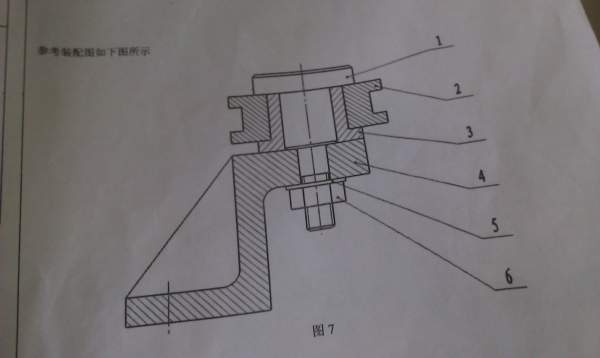

根据图4，图5，图6给定的零件图按1:1绘制滑轮装配图的主视图（见图7所示装配参考图），标注配合尺寸和总体尺寸。图片可能不清楚画个大概也行，请各位帮帮忙啦
绘制滑轮装配图的主视图
2013-06-11 18.04.41.jpg


绘制滑轮装配图的主视图-1
2013-06-11 18.04.53.jpg


绘制滑轮装配图的主视图-2
2013-06-11 18.05.03.jpg


绘制滑轮装配图的主视图-3
回复此楼

» 猜你喜欢
走完同一条街，回到俩个世界。
1楼 2013-06-17 22:33:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

silence_xq

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
lzzxing: 金币+5, ★★★很有帮助 2013-06-21 13:18:12
三维？二维？要画个电子版的二维？
赞一下 回复此楼
2楼2013-06-18 08:15:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pxca582

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
主视图还有必要要? 这个视图已经把装配关系表达清楚了呀！
赞一下 回复此楼
加油吧少年们
3楼2013-06-18 08:24:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzzxing

新虫 (小有名气)
引用回帖:
2楼: Originally posted by silence_xq at 2013-06-18 08:15:22
三维？二维？要画个电子版的二维？

电子版的二维的就行，我不知道主视图该不该画剖面线？
赞一下 回复此楼
走完同一条街，回到俩个世界。
4楼2013-06-18 16:42:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzzxing

新虫 (小有名气)
引用回帖:
3楼: Originally posted by pxca582 at 2013-06-18 08:24:40
主视图还有必要要? 这个视图已经把装配关系表达清楚了呀！

恩，我就是不清楚画主视图还用得着画剖面线吗
赞一下 回复此楼
走完同一条街，回到俩个世界。
5楼2013-06-18 16:44:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

silence_xq

木虫 (小有名气)
引用回帖:
4楼: Originally posted by lzzxing at 2013-06-18 16:42:04
电子版的二维的就行，我不知道主视图该不该画剖面线？...

上面那个装配图表达的很清楚，剖面线应该有，这是对称结构，采用全剖表达的很清楚
赞一下(1人) 回复此楼
6楼2013-06-18 19:50:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzzxing

新虫 (小有名气)
引用回帖:
6楼: Originally posted by silence_xq at 2013-06-18 19:50:54
上面那个装配图表达的很清楚，剖面线应该有，这是对称结构，采用全剖表达的很清楚...

恩，我知道了，谢谢啦
赞一下 回复此楼
走完同一条街，回到俩个世界。
7楼2013-06-18 22:25:58
