matlab 画二维3列*.dat格式图形
|
|
高手您好，用matlab画一个dat格式的数据二维图，应该用什么命令？ dat的第一列为x值，第二列为y值，是一个x乘以y的矩阵形式，第3列为矩阵对应的数据，怎么用颜色画出这个二维图。多谢您的关注。 |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : xy3.dat
2013-06-16 16:23:51, 500.5 K
» 猜你喜欢
调剂
已经有0人回复
-
【新加坡】纳米电子器件项目组有“联合培养博士生”名额
已经有0人回复
-
物理学I论文润色/翻译怎么收费?
已经有164人回复
-
中德博士后2026项目5月30日截止- 国内博士后入站、德国两年全职
已经有0人回复
-
面向全球申请人的中德博士后2026项目5月30日截止- 国内博后入站德国两年全职
已经有0人回复
-
【新加坡】纳米电子器件项目组有“联合培养博士生”名额
已经有2人回复
-
重庆交大材料学院26年硕士招生复试实施细则已出。欢迎加入光子学微结构与器件课题组。
已经有0人回复
-
北工大宋晓艳教授团队招收2026年9月入学博士【学博和专博名额均有】！
已经有1人回复
-
天津城建大学理学院化学、环境工程、材料物理等方向接收10人
已经有0人回复
-
天津城建大学理学院化学、环境工程、材料物理等方向接收调剂，10人
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 有dat文件，里面是xyz坐标轴的数据，怎么样用MATLAB做出三维图？
已经有3人回复
- 在matlab画二维图时，图形的纵坐标达到了十的十几次方，太大了
已经有8人回复
- Matlab二维图形给图形加上颜色
已经有4人回复
- matlab画柱形图
已经有5人回复
- 用matlab怎么打不开.dat文件。。。。
已经有41人回复
- .dat文件在matlab中直接应用吗，以矩阵形式
已经有12人回复
supersunyan
金虫 (正式写手)
- 应助: 10 (幼儿园)
- 金币: 1585.9
- 散金: 1604
- 红花: 9
- 帖子: 695
- 在线: 296小时
- 虫号: 1145382
- 注册: 2010-11-13
- 性别: GG
- 专业: 流体力学
2楼2013-06-18 16:29:15
c2002z
木虫 (职业作家)
t45yyy5y6y5y5
- 应助: 0 (幼儿园)
- 金币: 8636.7
- 散金: 1650
- 红花: 1
- 帖子: 3249
- 在线: 668.3小时
- 虫号: 96581
- 注册: 2005-11-07
- 性别: GG
- 专业: 金属材料的凝固与结晶学
3楼2013-06-18 21:20:24
【答案】应助回帖
★ ★
感谢参与，应助指数 +1
csgt0: 金币+2, 谢谢 2013-06-19 10:22:37
感谢参与，应助指数 +1
csgt0: 金币+2, 谢谢 2013-06-19 10:22:37
|

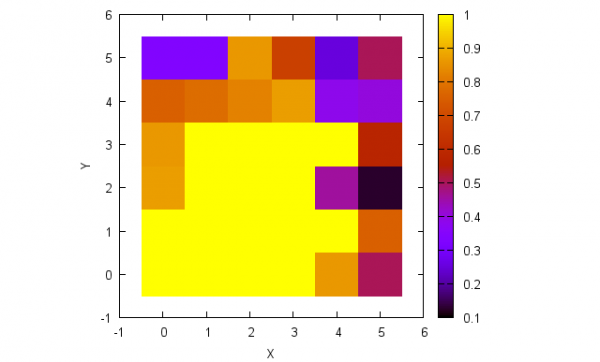

gnuplot的功能异常强大, 可以绘制出你需要的二维颜色图。 你给的数据中的第三列均为0，不方便演示。 这里给出演示用的*.dat数据下载地址： http://blog.sciencenet.cn/home.php?mod=attachment&id=13969 gnuplot命令脚本如下： unset key set xlabel "X" set ylabel "Y" set size square plot "data3d.dat" with image 效果如图所示。 欢迎交流，顶一下自由软件gnuplot。  image.PNG |
4楼2013-06-18 21:46:46
【答案】应助回帖
★ ★ ★ ★ ★ ★
fegg7502: 金币+1, 3ks 2013-06-19 12:23:28
c2002z: 金币+5, ★★★★★最佳答案 2013-06-19 12:36:35
fegg7502: 金币+1, 3ks 2013-06-19 12:23:28
c2002z: 金币+5, ★★★★★最佳答案 2013-06-19 12:36:35
|

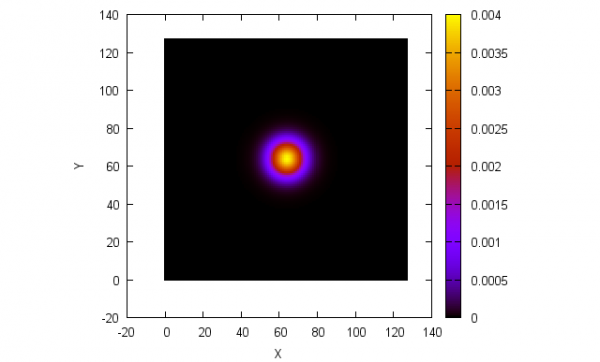

刚刚看到你的回复。 原来里面的第三列数据不全是0啊，真是不好意思了。 绘图结果，如图所示。 颜色可能不太好看，但是可以调整色板。 具体调整方法可以参考gnuplot的教程《使用 gnuplot 科学作图——Gnuplot 中文教程》的p56-57 地址为 http://blog.sciencenet.cn/blog-373392-535918.html 欢迎交流。  image2.PNG |
5楼2013-06-18 21:53:47
supersunyan
金虫 (正式写手)
- 应助: 10 (幼儿园)
- 金币: 1585.9
- 散金: 1604
- 红花: 9
- 帖子: 695
- 在线: 296小时
- 虫号: 1145382
- 注册: 2010-11-13
- 性别: GG
- 专业: 流体力学
6楼2013-06-19 19:15:04
supersunyan
金虫 (正式写手)
- 应助: 10 (幼儿园)
- 金币: 1585.9
- 散金: 1604
- 红花: 9
- 帖子: 695
- 在线: 296小时
- 虫号: 1145382
- 注册: 2010-11-13
- 性别: GG
- 专业: 流体力学
7楼2013-06-19 19:20:33
c2002z
木虫 (职业作家)
t45yyy5y6y5y5
- 应助: 0 (幼儿园)
- 金币: 8636.7
- 散金: 1650
- 红花: 1
- 帖子: 3249
- 在线: 668.3小时
- 虫号: 96581
- 注册: 2005-11-07
- 性别: GG
- 专业: 金属材料的凝固与结晶学
8楼2013-06-19 22:43:23
supersunyan
金虫 (正式写手)
- 应助: 10 (幼儿园)
- 金币: 1585.9
- 散金: 1604
- 红花: 9
- 帖子: 695
- 在线: 296小时
- 虫号: 1145382
- 注册: 2010-11-13
- 性别: GG
- 专业: 流体力学
9楼2013-06-20 00:27:24
