[求助]
workbench 支撑件与重力变形问题
|
|

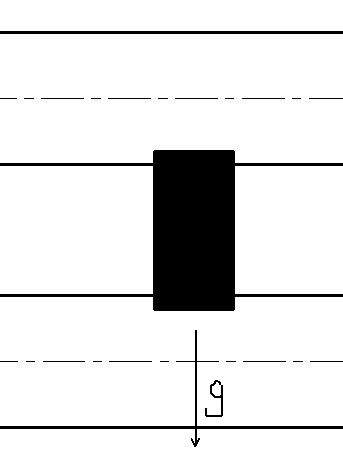

想算一个薄壁管在支撑件作用，并且同时在计算重力作用下的变形，情况大体如图所示 上下两个是个薄壁圆管道，管子温度已知，中间是支撑体，支撑体固定位置不动，且与两个管道有相交，但是我不想算他们之间的相交处的应力，只想知道管子在受向下的重力时，是如何变形的，要怎么设置呢？？把支撑管的所有面都设置成fixed support么？？？？ 还有个问题，另外管子在沿管径方向可以允许有6mm的变形，这个应该怎么给约束，要给管端面一个6mm的displacement么？？？请各位大侠不吝赐教！！！不胜感激！！！！  1.jpg |
