应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 铸造 » 连铸偏析控制
北京石油化工学院2026年研究生招生接收调剂公告
191/1返回列表
查看: 2213  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

ghost118

木虫 (小有名气)

[交流] 连铸偏析控制

今天看书发现控制偏析措施里有控制钢液流动，但还有电磁搅拌，电磁搅拌不是促进钢液流动的么？？？？很是不解，求解释，求交流

[ 发自手机版 http://muchong.com/3g ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-06-11 16:53:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

pippi6

铁杆木虫 (著名写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
Сl
ghost118: 金币+10, 感觉师兄好有水平啊，膜拜 2013-06-12 15:33:43
嗯，这个问题提的好。拿碳偏析来说，铸坯晶体向内生长后逐渐析出的富碳钢液聚集在中心，最后形成中心偏析，经常伴随中心缩孔。所以，只要凝固是逐渐形成的，偏析就无可避免。电磁搅拌的作用是通过驱动钢液流动，让温度均匀。这样，外部的冷却就可能造成中间液芯的大面积的过冷，然后突然大面积凝固。这样，凝固就不再是一个渐进过程，宏观偏析就没有时间形成，铸坯中间形成等轴晶。传统上，认为电磁搅拌搅拌打碎枝晶，我觉得这种现象也许有，但肯定不是主流。结晶器部位的搅拌器显然不能打碎支晶，但却是防止偏析最有效的手段之一。对这个现象的理解理论上还很不完善，但是，钢厂对电磁搅拌器的依赖是很高的。不管原理如何，总之是非常有效。
赞一下(3人) 回复此楼
2楼2013-06-11 17:26:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pippi6

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by 黑夜怪爵男 at 2013-06-22 16:50:45
我觉得钢液流动性跟电磁搅拌没有关系，决定流动性的是凝固温度范围    偏析广义指化学成分不均匀

钢液流动性和钢液流动是两个概念。 在结晶器内，钢液总是可流动的。不然怎么浇呢？但可流动，不等于流动起来，需要有搅拌器来驱动啊。 连铸和模铸大不一样啊。
赞一下(3人) 回复此楼
10楼2013-06-26 17:10:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pippi6

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by ilottan at 2013-06-14 09:00:47
对于你说的中心突然大面积凝固，这点我很同意。但是至于结晶器电磁搅拌防止偏析，我认为是不对的。结晶器电磁电磁搅拌的主要作用我想还是在均匀成分和温度并部分控制流场。试想，结晶器里坯壳才多厚！另外结晶器电 ...

你同意不同意，结晶器搅拌器改善偏析，这是一个为长期应用所证明的事实。这也正是大多数钢厂采用结晶器搅拌器的主要原因！
赞一下(2人) 回复此楼
6楼2013-06-14 10:56:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huang_cj2

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
搅拌可以破坏扩散层稳定，从而造成先凝固的部分合金含量过低。建议看看凝固原理关于夏尔定律的论述。

至于电磁搅拌减少偏析，我猜是因为强烈搅拌把糊状区打碎了，成分宏观上就均匀些。
赞一下(1人) 回复此楼
4楼2013-06-13 00:43:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ilottan

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
2楼: Originally posted by pippi6 at 2013-06-11 17:26:21
嗯，这个问题提的好。拿碳偏析来说，铸坯晶体向内生长后逐渐析出的富碳钢液聚集在中心，最后形成中心偏析，经常伴随中心缩孔。所以，只要凝固是逐渐形成的，偏析就无可避免。电磁搅拌的作用是通过驱动钢液流动，让温 ...

对于你说的中心突然大面积凝固，这点我很同意。但是至于结晶器电磁搅拌防止偏析，我认为是不对的。结晶器电磁电磁搅拌的主要作用我想还是在均匀成分和温度并部分控制流场。试想，结晶器里坯壳才多厚！另外结晶器电磁搅拌容易造成白亮带
赞一下(1人) 回复此楼
5楼2013-06-14 09:00:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ilottan

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by pippi6 at 2013-06-14 10:56:32
你同意不同意，结晶器搅拌器改善偏析，这是一个为长期应用所证明的事实。这也正是大多数钢厂采用结晶器搅拌器的主要原因！...

MEMS不是改善偏析的，SEMS或FEMS才是！钢厂用来改善偏析是这两个。MEMS是用来改善流畅均匀温度的！
赞一下(1人) 回复此楼
7楼2013-06-15 17:32:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黑夜怪爵男

银虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我觉得钢液流动性跟电磁搅拌没有关系，决定流动性的是凝固温度范围    偏析广义指化学成分不均匀
赞一下(1人) 回复此楼
8楼2013-06-22 16:50:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chren

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
电磁搅拌可改善连铸坯的偏析特性，但原理还不清楚，一般认为是枝晶熔断，但也有人认为不是，这一点需要强有力的证据加以证明
赞一下(1人) 回复此楼
11楼2013-07-14 20:12:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pippi6

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by ilottan at 2013-06-15 17:32:48
MEMS不是改善偏析的，SEMS或FEMS才是！钢厂用来改善偏析是这两个。MEMS是用来改善流畅均匀温度的！...

真是无知无畏啊，还什么都敢说。那就让你看看这个下面的证据。

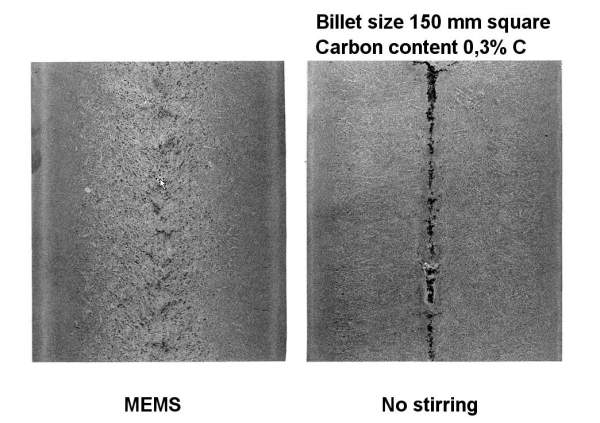

MEMS是温度均匀不假，殊不知，正是温度均匀容易造成大面积过冷，从而形成大面积等轴晶，这样才避免偏析啊。要知道，方坯装末端搅拌的不多，而装结晶器搅拌的是大多数。而且，结晶器搅拌的主要作用之一就是降低偏析。
连铸偏析控制


连铸偏析控制-1
赞一下(1人) 回复此楼
12楼2013-07-26 21:10:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ilottan

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
15楼: Originally posted by pippi6 at 2013-07-27 16:18:22
我人身攻击你什么了，你可以叫版主来判断一下。你说‘MEMS不是改善偏析的’，这对于一个长期从事搅拌器行业的专业人员就叫做无知。我们眼下就有证据MEMS改善了偏析，你的证据在哪里？所谓将偏析分散在了各处，当然 ...

哎。。算了。。您是高手。。我无知可以了吧！冶金这个行业圈太小。。。您是厉害的！您长期从事搅拌器行业！搞不好，我们还认识！观点各不相同。如果你做过CMA扫描，而不只是钻样化学分析的话，你或许就会改变观点了！就讨论到这里吧！
赞一下(1人) 回复此楼
18楼2013-07-29 13:41:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gzl9901

铁杆木虫 (文坛精英)
每天上小木虫！
回复此楼
3楼2013-06-11 17:43:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ghost118

木虫 (小有名气)
师兄们都很厉害，就俺是个菜鸟
赞一下 回复此楼
9楼2013-06-23 09:11:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pippi6

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by ilottan at 2013-06-15 17:32:48
MEMS不是改善偏析的，SEMS或FEMS才是！钢厂用来改善偏析是这两个。MEMS是用来改善流畅均匀温度的！...

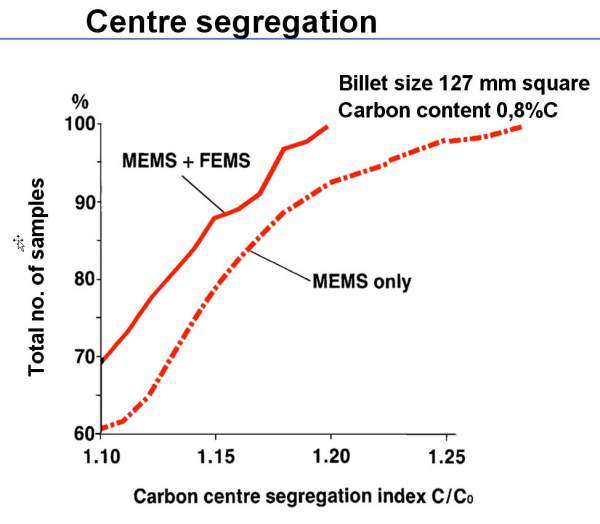

再给你看一个MEMS、FEMS共同作用改善偏析的例子。MEMS可以单独使，但是，FEMS一般总是和MEMS同时使用。没有FEMS，MEMS也是可以相当改善偏析的。
连铸偏析控制-2
赞一下 回复此楼
13楼2013-07-26 21:19:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ilottan

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
12楼: Originally posted by pippi6 at 2013-07-26 21:10:48
真是无知无畏啊，还什么都敢说。那就让你看看这个下面的证据。
MEMS是温度均匀不假，殊不知，正是温度均匀容易造成大面积过冷，从而形成大面积等轴晶，这样才避免偏析啊。要知道，方坯装末端搅拌的不多，而装结晶 ...

学术探讨，不要人身攻击！
MEMS是可以增加中心等轴晶形核核心。但是，在上世纪80年代日本人就提出了，这样并不一定能降低偏析，只是将偏析分散在了等轴晶区中。而且V型偏析就是在等轴晶区中形成。我们也做过相当的实验，在现场取了几百个试样，进行了腐蚀，并且跟踪了轧材的性能和组织的观察，发现，这种等轴晶对性能和组织的帮助并不一定就好！当然，这只是我们一家之言，有不同的观点可以指出来。因为我们现在也还在探索其形成原因。另外，日本人认为，V形偏析对性能的影响更大。
赞一下 回复此楼
14楼2013-07-27 11:25:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pippi6

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
14楼: Originally posted by ilottan at 2013-07-27 11:25:24
学术探讨，不要人身攻击！
MEMS是可以增加中心等轴晶形核核心。但是，在上世纪80年代日本人就提出了，这样并不一定能降低偏析，只是将偏析分散在了等轴晶区中。而且V型偏析就是在等轴晶区中形成。我们也做过相当的 ...

我人身攻击你什么了，你可以叫版主来判断一下。你说‘MEMS不是改善偏析的’，这对于一个长期从事搅拌器行业的专业人员就叫做无知。我们眼下就有证据MEMS改善了偏析，你的证据在哪里？所谓将偏析分散在了各处，当然就是改善了偏析，当然也就降低了偏析度。至于等轴晶是否好，这我不加以判断。反正经过‘MEMS偏析度降低是不争的事实。
赞一下 回复此楼
15楼2013-07-27 16:18:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuyu123

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
流动才能使杂质和偏析元素不容易在钢板中心聚集，防止偏析啊
赞一下 回复此楼
16楼2013-07-28 18:39:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
学术谈讨时坚决避免使用语气尖锐、嘲笑挖苦、易使人误解的词语。为什么我们不能心平气和地坐下来仔细的讨论呢？有理走遍天下，无理寸步难行。
赞一下 回复此楼
17楼2013-07-29 10:36:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

deitysting

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
12楼: Originally posted by pippi6 at 2013-07-26 21:10:48
真是无知无畏啊，还什么都敢说。那就让你看看这个下面的证据。
MEMS是温度均匀不假，殊不知，正是温度均匀容易造成大面积过冷，从而形成大面积等轴晶，这样才避免偏析啊。要知道，方坯装末端搅拌的不多，而装结晶 ...

请问您一个问题，最近要做铸坯的偏析的宏观观察，可算试样有200mm*50mm，试样太大，如何抛光浸蚀呢，我看您的照片拍摄的结果很好，请问是如何做到的呢？望指点。谢谢
赞一下 回复此楼
19楼2013-08-13 10:15:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 ghost118 的主题更新
191/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 274求调剂 +4 薛定谔的虎。 2026-04-01 4/200 2026-04-01 22:56 by wxiongid
[考研] 311求调剂 +13 zchqwer 2026-04-01 15/750 2026-04-01 22:30 by 2026材料调剂
[考研] 292求调剂 +17 木虫er12138 2026-04-01 17/850 2026-04-01 21:37 by 七度不信任
[考研] 266分求材料化工冶金矿业等专业的调剂 +7 哇呼哼呼哼 2026-03-26 7/350 2026-04-01 20:47 by cqupH
[考研] 332求调剂 +8 Lyy930824@ 2026-03-29 8/400 2026-04-01 18:40 by 千钧澄玉宇啊
[考研] 294分080500材料科学与工程求调剂 +15 柳溪边 2026-03-26 16/800 2026-04-01 17:07 by 七度不信任
[考研] 324求调剂 +10 hanamiko 2026-03-26 12/600 2026-04-01 16:59 by oooqiao
[考研] 08工科275分求调剂 +12 AaAa7420 2026-03-31 12/600 2026-04-01 15:45 by jp9609
[考研] 一志愿南昌大学324求调剂 +10 hanamiko 2026-04-01 10/500 2026-04-01 15:14 by Wang200018
[考研] 材料专业求调剂 +7 月月鸟木 2026-04-01 7/350 2026-04-01 11:36 by wangjy2002
[考研] 070300求调剂306分 +5 26要上岸 2026-03-27 5/250 2026-04-01 11:09 by oooqiao
[考研] 0855机械初试280求调剂 +3 kazenotori 2026-03-31 3/150 2026-04-01 10:08 by JourneyLucky
[考研] 一志愿 南京航空航天大学 ，080500材料科学与工程学硕 +10 @taotao 2026-03-31 11/550 2026-04-01 09:43 by xiayizhi
[考研] 材料求调剂 一志愿哈工大总分298分，前三科223分 +11 dongfang59 2026-03-27 11/550 2026-03-31 16:51 by Wang200018
[考研] 求调剂 +8 11ggg 2026-03-30 8/400 2026-03-31 13:56 by nanaliuyun
[考研] 085600材料与化工调剂 +16 kikiki7 2026-03-30 16/800 2026-03-31 10:03 by 氯化亚硝酰
[考研] 311求调剂 +10 lin0039 2026-03-26 10/500 2026-03-30 10:26 by herarysara
[考研] 本科新能源科学与工程，一志愿华理能动285求调剂 +3 AZMK 2026-03-27 5/250 2026-03-28 16:19 by xxxsssccc
[考研] 394求调剂 +3 好事多磨静候佳� 2026-03-26 5/250 2026-03-28 14:24 by 唐沐儿
[考研] 调剂 +4 柚柚yoyo 2026-03-26 4/200 2026-03-26 20:43 by fmesaito
信息提示
关闭
请填处理意见
关闭
