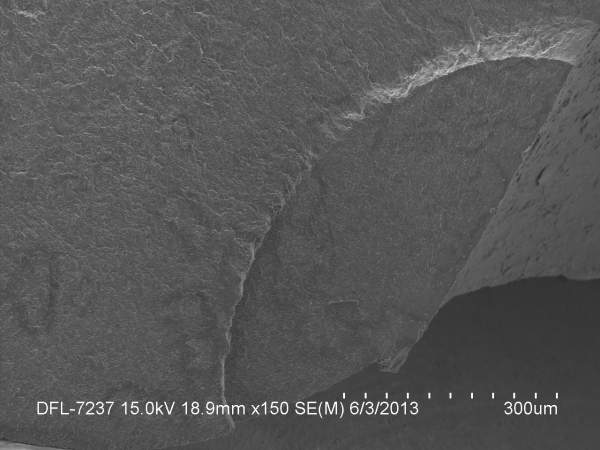

高强度弹簧钢做的机油尺的断口（强度1700MPa），发动机台架实验的时候断的，宏观断口可判断为疲劳断裂，源区，扩展区（贝纹线），瞬断区明显。
问题：

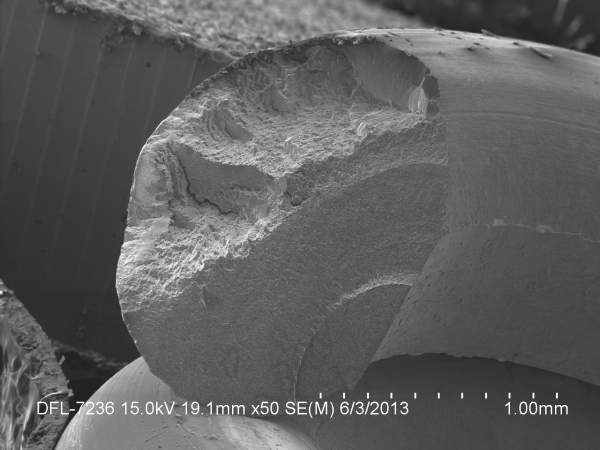

1，图2中的台阶是怎么形成的？

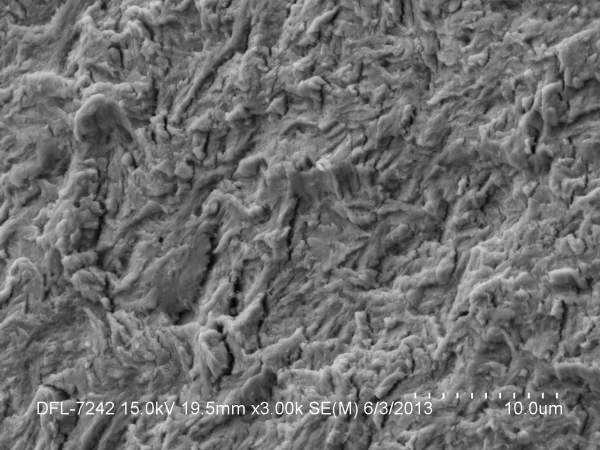

2，图4疲劳扩展区是否是准解理特征？

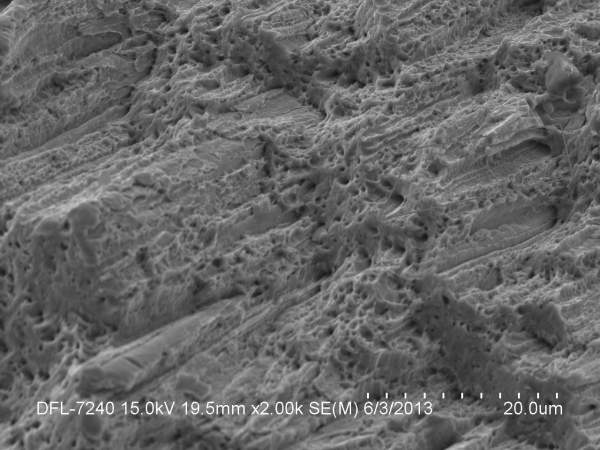

3，图5最后瞬断区上长韧窝中壁上的条纹是怎么形成的？
4，从该断口能否给出一些改进的建议？
断口分析


断口分析-1


断口分析-2


断口分析-3


断口分析-4


断口分析-5


断口分析-6


断口分析-7


断口分析-8


断口分析-9
回复此楼

» 猜你喜欢
3d6 4s2
1楼 2013-06-06 22:27:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

swoorrd

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
1、连续断裂两根吧？疲劳源看起来无异常，建议对材料进行理化分析和油尺受力分析，是否有干涉或者其他……至于最后瞬断区的台阶可能为多源疲劳扩展的结果。2、这是什么材料的？拉拔？那些条带状应该是拉拔带状组织吧，不知道什么组织和成分
赞一下 回复此楼
2楼2013-06-07 22:54:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunyue4444

新虫 (初入文坛)

【答案】应助回帖

我看两个裂源都在有棱角的地方，不知道是否应力集中的影响？
赞一下 回复此楼
3楼2013-06-17 11:29:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

半夏是毒

金虫 (小有名气)

【答案】应助回帖

图4不是疲劳纹吗，显示疲劳特征。图5的条纹应该是跟显微组织有关吧。
赞一下 回复此楼
4楼2013-07-10 22:50:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

董衍林

新虫 (小有名气)
弹簧的疲劳啊，贝纹很明显，韧窝是不是在边上啊？那样就是最后应力集中形成的。
赞一下 回复此楼
5楼2013-10-06 19:59:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goodwin

木虫 (正式写手)
请问楼主，这个机油尺为什么看起来是金黄色啊？做机油尺有哪些性能要求？
赞一下 回复此楼
[size=3]从古典科学家做起，向现代科学家迈进[/size]
6楼2013-10-29 21:56:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

plancksun

新虫 (小有名气)
引用回帖:
6楼: Originally posted by goodwin at 2013-10-29 21:56:08
请问楼主，这个机油尺为什么看起来是金黄色啊？做机油尺有哪些性能要求？

黄色是因为忘了打白平衡。。。。机油尺感觉对材料要求不高吧，因为也不受多大的力。
赞一下 回复此楼
3d6 4s2
7楼2013-12-24 19:40:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

落水残阳

版主 (职业作家)

薄暮轩主人

【答案】应助回帖

直觉认为，台阶的形成，是由于台架试验之前裂纹源处便已有微裂纹。由于此微裂纹所在平面与试验时的受力不在一个平面，发生改向，也就是形成台阶。你可以看一下裂纹源区是否有疲劳辉纹，应该没有。
5图的平行条纹，应该跟弹簧成型过程的拉拔有关。
图6上看有折叠的样子，左上角处。
综合看，怀疑存在加工缺陷，很可能是拉拔或绕制过程造成的折叠缺陷。
赞一下(1人) 回复此楼
