[求助] GPC数据如何作图！请大家指教

研一小硕，刚接触功能高分子这一领域，存在很多知识盲点。
做了一个聚合物，测试GPC后，输出的rawdata不会作图，也看不怎么懂里面的数据到底都是指代的什么含义，请大家给予一些建议。谢谢！
rawdata在附件当中。
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : GPC作图.txt
    • 2013-06-04 23:19:54, 371.11 K

» 收录本帖的淘帖专辑推荐

好东西

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-06-04 23:22:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

plimsoll1

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
“在路上”: 金币+10, ★有帮助 2013-06-05 18:24:40
Meteorの泪: 金币+1, 感谢应助 2013-06-06 22:36:21
先做出标样的retention time和intensity的图，你已经标样的分子量的话就可以通过标样的retention time做出一个retention time vs molecular weight的图，然后把测得样品的retention time换成分子量
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

“在路上”
2楼2013-06-04 23:49:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

“在路上”

木虫 (正式写手)
送红花一朵
引用回帖:
2楼: Originally posted by plimsoll1 at 2013-06-04 23:49:01
先做出标样的retention time和intensity的图，你已经标样的分子量的话就可以通过标样的retention time做出一个retention time vs molecular weight的图，然后把测得样品的retention time换成分子量

你能看懂我附件当中数据的含义么？
我看不懂数据的含义，也就不知道怎么拿它去作图了====
能给我大致讲解一下吗？？
赞一下 回复此楼
3楼2013-06-05 18:26:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尛懶懶orz

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
“在路上”: 金币+10, ★有帮助 2013-06-05 19:08:01
Meteorの泪: 金币+1, 感谢应助 2013-06-06 22:36:26
我不方便下载，GPC的图是淋洗体积与淋洗时间作图呐，你看看你的每一列在txt中有没有说明分别对应什么，我们这边的txt的前面是有部分英文说明的
赞一下 回复此楼
咸鱼也要有梦~~
4楼2013-06-05 18:38:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

“在路上”

木虫 (正式写手)
引用回帖:
4楼: Originally posted by 尛懶懶orz at 2013-06-05 18:38:26
我不方便下载，GPC的图是淋洗体积与淋洗时间作图呐，你看看你的每一列在txt中有没有说明分别对应什么，我们这边的txt的前面是有部分英文说明的

我的也是，好吧，只能自己硬着头皮试了，谢谢师姐！
赞一下 回复此楼
5楼2013-06-05 19:07:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

很好很求是

木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
Meteorの泪: 金币+3, 感谢应助 2013-06-06 22:36:35
数据中前面一部分都是关于样品测试的一些信息、实验参数、文件保存位置等等，可看做废话。

从“R.Time (min)        Intensity”这句话开始就是你的原始数据了，但是你后面导出的数据太多，所以到“[LC Status Trace(Pump A Pressure)]”这句话为止，这中间的数据就是intensity vs retention time的数据。
后面连续做了三四条校准曲线似的，就是平的，啥信息也没有。再从“[Fraction Collection Report]”这句话开始就是对你的数据的分析，总共三个峰，总的数均分子量759，重均分子量2041，分子量分布2.69.
当然你也可以从“[Slice Data Table(Detector A-Ch1)]”这句话后面的数据中选出分子量对强度的作图，关于这个转换参看2楼的解释，不过仪器肯定是用已有的标准曲线给你转换的。这个时候只需要“M.W.        Height”两组数据即可。
附图是我用你的数据做的“R.Time (min)        Intensity”和“M.W.        Height”做的图，说句实话，这个峰型的聚合物貌似齐聚物，真不咋地。
赞一下(3人) 回复此楼
6楼2013-06-06 09:44:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

很好很求是

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
“在路上”: 金币+30, ★★★★★最佳答案, 十分感谢！ 2013-06-06 11:18:10
引用回帖:
6楼: Originally posted by 很好很求是 at 2013-06-06 09:44:33
数据中前面一部分都是关于样品测试的一些信息、实验参数、文件保存位置等等，可看做废话。

从“R.Time (min)        Intensity”这句话开始就是你的原始数据了，但是你后面导出的数据太多，所以到“”这句话为止，这中间 ...

忘记传图了
GPC数据如何作图！请大家指教

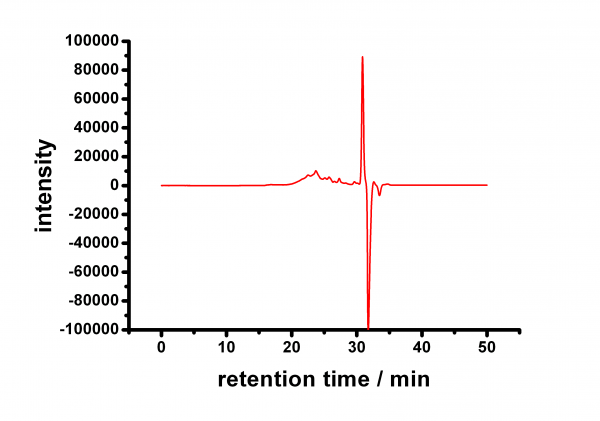

intensity vs retention time .png


GPC数据如何作图！请大家指教-1

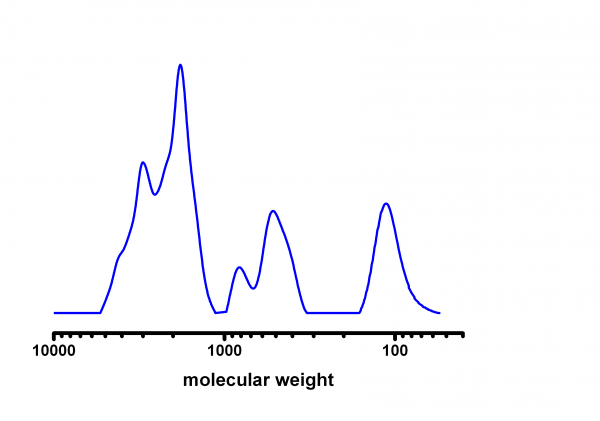

molecular weight distribution .png
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

“在路上”
7楼2013-06-06 09:46:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

“在路上”

木虫 (正式写手)
送红花一朵
引用回帖:
7楼: Originally posted by 很好很求是 at 2013-06-06 09:46:26
忘记传图了

intensity vs retention time .png

molecular weight distribution .png
...

讲的很清楚，谢谢！看你的ID，你是浙大的吗？
赞一下 回复此楼
8楼2013-06-07 14:12:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

很好很求是

木虫 (著名写手)
引用回帖:
8楼: Originally posted by “在路上” at 2013-06-07 14:12:51
讲的很清楚，谢谢！看你的ID，你是浙大的吗？...

非常遗憾地告诉你：不是

通过ID看学校，这个研究方向比较新颖，呵呵
赞一下 回复此楼
9楼2013-06-07 14:39:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

“在路上”

木虫 (正式写手)
求是是浙大的校训，所以我猜测

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
10楼2013-06-07 16:09:19
