24小时热门版块排行榜

查看: 3380  |  回复: 2

wyyp

铁虫 (小有名气)

[求助] 拉曼图谱分析求助

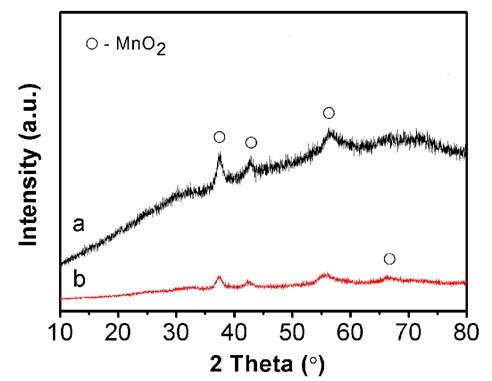

我的样品主要是结晶度不高的Mn的氧化物,含有少量的Ni (ICP测,Mn含量:62.5%,Ni含量3.2%)。XRD只有三个很弱的比较宽的峰,与同种方法制得的纯锰氧化物的图谱是一样地。(a是同种方法制得的纯锰氧化物,b是含有少量Ni的样)

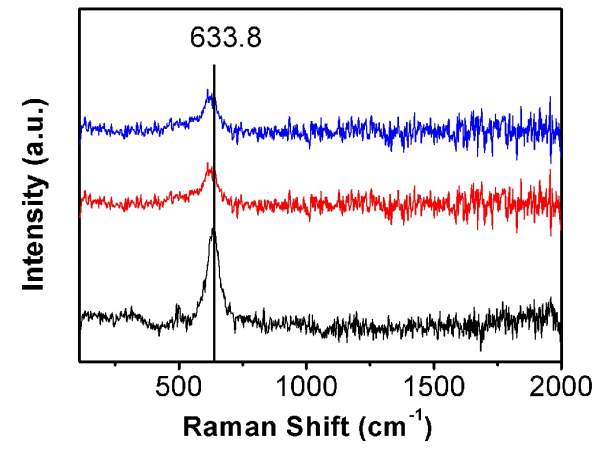

拉曼图谱是同一个样地,取了三个点(b样)。只有633.8 cm-1处一个特征峰。我查资料,对图谱分析有下面结论,大家帮我看看分析的对不对:
1. MnO2和Mn3O4在650cm-1处都有特征峰,对应XRD的结果,判定633.8cm-1处的特征峰是MnO2地。对于这个特征峰还有更详细的解释或者说是其他结论吗?
2. 只显示了Mn的特征峰,没有Ni的,可能是因为Ni的含量太少了。
3. 特征峰都很宽,可能是因为样品的结晶度不高,与XRD结果吻合。
存在一个疑惑:图谱的强度不高?线很粗糙,这个是什么原因?
我只能看出这么多来,大家还能得出什么信息吗?
初次接触拉曼,什么都不懂,谢谢大家啦~ 不甚感激!
拉曼图谱分析求助


拉曼图谱分析求助-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hfutjzy

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
wyyp: 金币+20, 有帮助 2013-06-24 15:20:00
关于你的图谱强度不高,信噪比差,建议:
1.增加激光强度,激光强度增加后对应的信号强度同比例增加。
2.延长曝光时间,同样同比例增加。
3.增加样品测量叠加次数,叠加之后噪音会一定程度消除,信噪比会变好。
4.准确调焦,焦调好对拉曼信号强弱非常重要。
金属氧化物的拉曼谱没研究过,所以归属不好判断。
精益求精,不断进取
2楼2013-06-05 12:39:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdwencheng

金虫 (初入文坛)

请问一下楼主,你二氧化锰这个材料,做拉曼的时候,选用的激光波长是多少
3楼2015-01-19 17:42:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 wyyp 的主题更新
信息提示
请填处理意见
