[求助]
求助各位，这个的体如何划分网格好，想了很多天都没有头绪
|
|

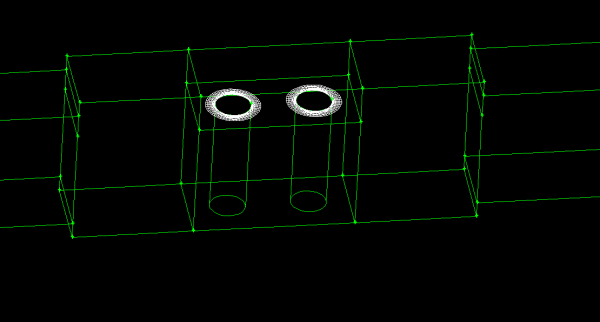

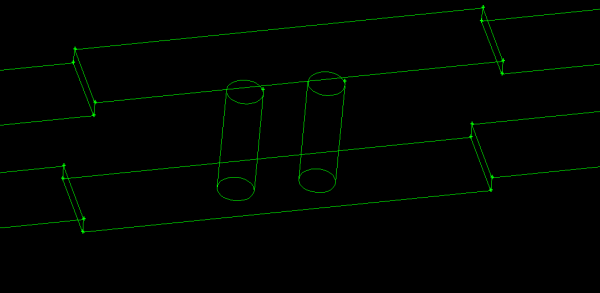

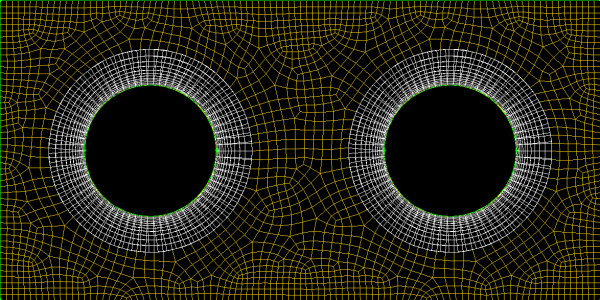

如图长方块体，中间挖空2个圆柱体形状~~2侧连着2个方块体作为入口和出口。 网格：由于要划边界层，沿着圆柱体表面往下形成边界层体网格，如图2 不知道要怎么划分这个体才比较好，使得这个边界层和其他网格能比较好连接起来，尽量都比较规则的网格。 我个人愚见，猜猜用分块划分，但是效果不怎么好，特别在每个体与体之前连接地方，网格不能连贯。 连用虚拟面去分割能不能划分得比较好，但是虚拟还不怎么懂，所以也弄不好。 在这先谢谢大侠们了！  图1 要划分网格的体.PNG  图2 边界层 和自己划分的这个面网格.png  图3 可否分块划分 如何使网格链接较好.png  图4 用pave效果不好 要管子处到外密变疏 这个相反了.png |
