[求助] 请问iecm划分六面体网格后,网格输出到CFX,提示两个错误大家帮忙看下。

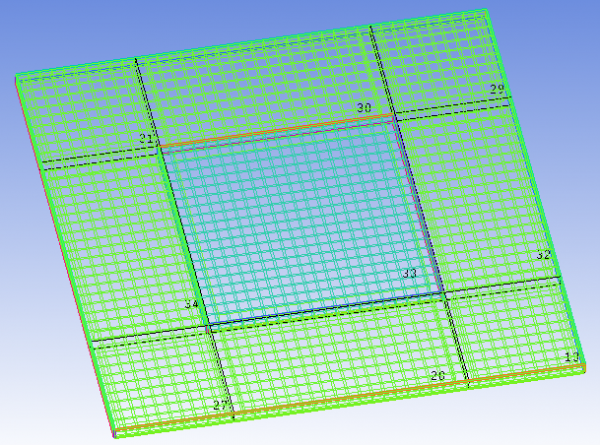

用icem划分了一个中间带方孔的正方形板,均化成了六面体网格,因为是正方形所以网格,提示如下:
--- Geometry Info ---
Units are millimeters
11 surfaces
24 curves
20 prescribed points
2 bodies
5 parts
Element parts :
        GEOM : 5
        MIAN : 50
        ORFN : 4

--- Mesh Info ---
Element types :
        NODE : 16
        LINE_2 : 488
        HEXA_8 : 1200
        QUAD_4 : 2640
Element parts :
        MIAN : 3144
        MOULD_SUB : 1200
Total elements : 4344
Total nodes : 2640
Min : 0 0 -400
Max : 400 10 0

Min = 0.999999, max = 1, mean = 1.0
3840 elements with the "Quality" diagnostic

在导出网格时,选择:outsolver:ansys cfx,common structure solver:ansys

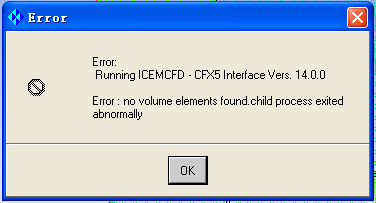

但输出时提示如下两个错误,致使ansys cfx 打开.cfx文件出错。
请各位高手帮忙看看是什么原因。
请问iecm划分六面体网格后,网格输出到CFX,提示两个错误大家帮忙看下。


请问iecm划分六面体网格后,网格输出到CFX,提示两个错误大家帮忙看下。-1


请问iecm划分六面体网格后,网格输出到CFX,提示两个错误大家帮忙看下。-2
回复此楼
树脂基复合材料工装数字化设计
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bfy952421

铁杆木虫 (正式写手)

铁杆木虫

自顶一下防止沉了。
树脂基复合材料工装数字化设计
2楼2013-05-30 15:19:54
