应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 冶金 » 制备的镍基高温合金得不到想要的组织与结构
111/2返回列表12下一页
查看: 2134  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

BRYANT211

木虫 (小有名气)

[求助] 制备的镍基高温合金得不到想要的组织与结构 已有2人参与

利用电镜照出的扫描照片，为何晶界两侧高低不平，晶界上的析出物在有些样品上存在，有些样品又没有，并且两侧的形貌也不一致还有就是二次相也没有显示出来，不知道是什么原因，或腐蚀剂，或样品磨抛的问题等等，求高手解答。。。
另外，怎么检测照片中的二次相？

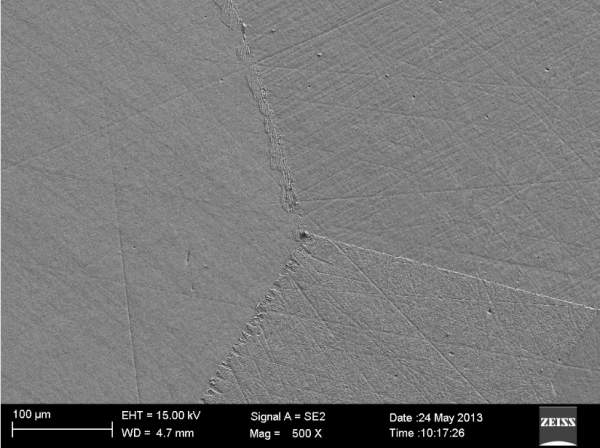

制备的镍基高温合金得不到想要的组织与结构

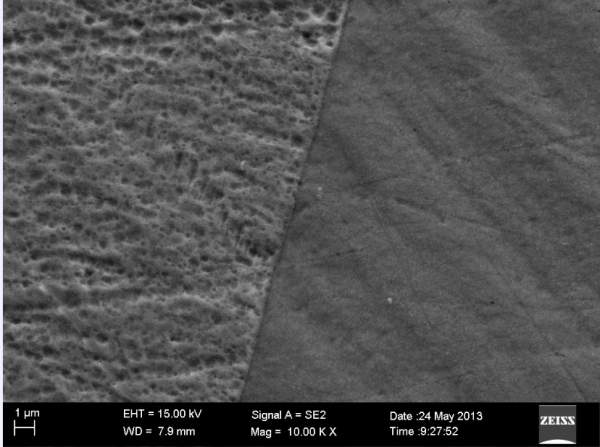

制备的镍基高温合金得不到想要的组织与结构-1

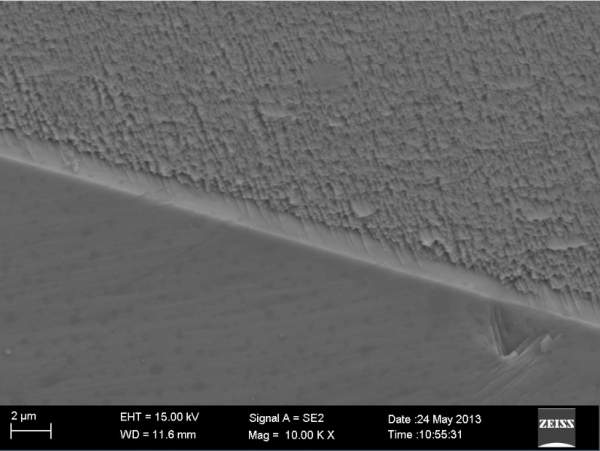

制备的镍基高温合金得不到想要的组织与结构-2

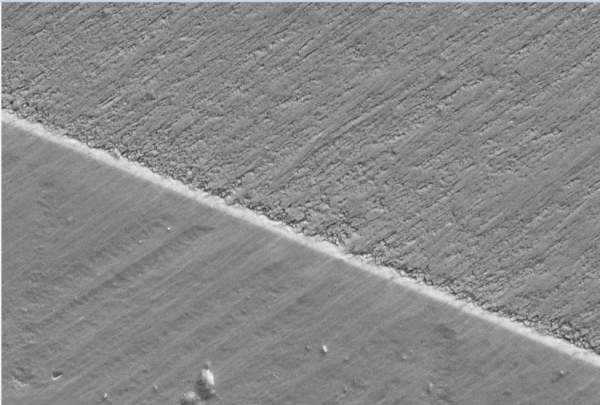

制备的镍基高温合金得不到想要的组织与结构-3

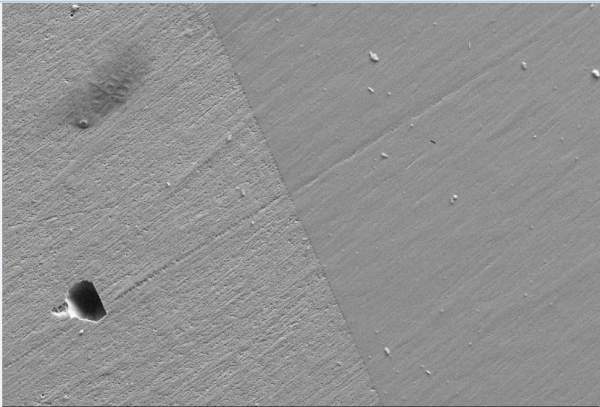

制备的镍基高温合金得不到想要的组织与结构-4
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
既然选择了远方，便风雨兼程。。。
1楼 2013-05-29 10:30:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ymliu7156

金虫 (正式写手)

百足之虫

【答案】应助回帖

感谢参与，应助指数 +1
合金各晶粒的取向不同，不同的取向耐蚀程度不同，所以腐蚀后会有台阶。如果确定有可观察到的第二相的话，就是腐蚀剂没有将组织完全腐蚀出来，可以试试换一下其他腐蚀剂。
赞一下 回复此楼
2楼2013-05-29 11:24:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BRYANT211

木虫 (小有名气)
引用回帖:
2楼: Originally posted by ymliu7156 at 2013-05-29 11:24:20
合金各晶粒的取向不同，不同的取向耐蚀程度不同，所以腐蚀后会有台阶。如果确定有可观察到的第二相的话，就是腐蚀剂没有将组织完全腐蚀出来，可以试试换一下其他腐蚀剂。

恩 但是感觉总是看不到。。。
赞一下 回复此楼
既然选择了远方，便风雨兼程。。。
3楼2013-05-29 13:57:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoyourenqi

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
晶界两侧高低不平,这个很正常。因为同一平面上的各晶粒排列位向时不一样的，且内部碳含量（或是其他化学成分）也略有不同，所以腐蚀后，每个晶粒的化学溶解过程也是不一样的，有高度差很正常（其实也不是高度差，只是每个晶粒面与原磨面呈不一定的角度而已，所以大家有时候看光镜时会发现每个晶粒颜色或光亮略有不同）。只不过光镜中时分不出来的而已。至于你说的其他，就不得而知。至于第二相，是碳化物吧。你用的是什么腐蚀剂，能否说明，谢谢！
赞一下 回复此楼
4楼2013-05-29 14:02:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ilovekiv

捐助贵宾 (小有名气)
是不是没腐蚀出组织呢，我做的铁基的，但镍含量很高的，固溶条件下，也没腐蚀出组织呢，我用的硝酸酒精不知道你用的什么腐蚀剂？
赞一下 回复此楼
鞠躬尽瘁死而后已
5楼2013-05-30 21:55:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BRYANT211

木虫 (小有名气)
引用回帖:
5楼: Originally posted by ilovekiv at 2013-05-30 21:55:33
是不是没腐蚀出组织呢，我做的铁基的，但镍含量很高的，固溶条件下，也没腐蚀出组织呢，我用的硝酸酒精不知道你用的什么腐蚀剂？

我用的是硫酸铜+浓硫酸+盐酸+水，你那个硝酸酒精能有用吗？我这个没有什么效果。。
赞一下 回复此楼
既然选择了远方，便风雨兼程。。。
6楼2013-05-31 07:55:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BRYANT211

木虫 (小有名气)
引用回帖:
4楼: Originally posted by xiaoyourenqi at 2013-05-29 14:02:44
晶界两侧高低不平,这个很正常。因为同一平面上的各晶粒排列位向时不一样的，且内部碳含量（或是其他化学成分）也略有不同，所以腐蚀后，每个晶粒的化学溶解过程也是不一样的，有高度差很正常（其实也不是高度差，只 ...

我用的是硫酸铜+浓硫酸+盐酸+水，但是我需要的二次相没有显示出来，晶界也不是很明显。。。
赞一下 回复此楼
既然选择了远方，便风雨兼程。。。
7楼2013-05-31 08:27:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黄老板

铜虫 (初入文坛)

【答案】应助回帖

刚刚接触Ni基，我用的是王水腐蚀，能看到组织，至于析出物，固溶处理条件下应该不多吧，热处理后析出物比较明显，包括碳化物，中间相之类。
赞一下 回复此楼
8楼2014-10-20 19:41:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

肥猪八

新虫 (初入文坛)

【答案】应助回帖

你这个后来中间相什么的看出来了吗？我用10%草酸电解腐蚀，好像也看不到这些析出相，求指教
赞一下 回复此楼
9楼2014-10-22 16:09:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BRYANT211

木虫 (小有名气)
引用回帖:
9楼: Originally posted by 肥猪八 at 2014-10-22 16:09:54
你这个后来中间相什么的看出来了吗？我用10%草酸电解腐蚀，好像也看不到这些析出相，求指教

已经看出来了。。。不知道你是什么合金。
赞一下 回复此楼
既然选择了远方，便风雨兼程。。。
10楼2014-10-23 22:08:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 BRYANT211 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +6 QUjhNVAcOSff 2026-09-13 7/350 2026-09-15 05:22 by 5BDX0d0WFp7t
[考研] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +5 QUjhNVAcOSff 2026-09-13 6/300 2026-09-15 05:13 by 5BDX0d0WFp7t
[考研] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +4 QUjhNVAcOSff 2026-09-13 4/200 2026-09-15 05:00 by mibUvS8DDCwf
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 6F5UbRU2I5hL 2026-09-14 3/150 2026-09-15 00:25 by mibUvS8DDCwf
[考博] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +4 s3fFTmArrBt6 2026-09-14 5/250 2026-09-14 23:57 by vZfe6xYu34yj
[考博] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +5 s3fFTmArrBt6 2026-09-14 5/250 2026-09-14 23:33 by vZfe6xYu34yj
[教师之家] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 s3fFTmArrBt6 2026-09-13 3/150 2026-09-14 23:21 by vZfe6xYu34yj
[硕博家园] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 s3fFTmArrBt6 2026-09-13 5/250 2026-09-14 23:13 by vZfe6xYu34yj
[硕博家园] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 s3fFTmArrBt6 2026-09-13 5/250 2026-09-14 22:45 by vZfe6xYu34yj
[硕博家园] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +3 LwdutQ8HoqWP 2026-09-13 3/150 2026-09-14 22:24 by vZfe6xYu34yj
[教师之家] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +5 3n8v2C8RimXI 2026-09-13 5/250 2026-09-14 22:01 by vZfe6xYu34yj
[考研] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +4 3n8v2C8RimXI 2026-09-13 5/250 2026-09-14 22:00 by vZfe6xYu34yj
[博后之家] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 QUjhNVAcOSff 2026-09-13 4/200 2026-09-14 21:37 by vZfe6xYu34yj
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 QUjhNVAcOSff 2026-09-13 5/250 2026-09-14 21:25 by vZfe6xYu34yj
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 s3fFTmArrBt6 2026-09-14 4/200 2026-09-14 17:48 by Aj1rhIDL5ixY
[教师之家] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 LwdutQ8HoqWP 2026-09-13 4/200 2026-09-14 16:13 by Aj1rhIDL5ixY
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 QUjhNVAcOSff 2026-09-13 3/150 2026-09-14 15:09 by Aj1rhIDL5ixY
[找工作] 浙江师范大学是怎么坑我的 +6 recruit123 2026-09-09 6/300 2026-09-14 12:00 by 萨仁其其格
[考博] 27秋季材料博士申请求助 10+3 Cahal1 2026-09-11 4/200 2026-09-14 08:50 by 北京莱茵编辑
[教师之家] 浙江师范大学是怎么坑我的 +10 recruit123 2026-09-09 15/750 2026-09-13 10:45 by seaskyy
信息提示
关闭
请填处理意见
关闭
