[求助] 关于铁电薄膜C-V曲线形状未呈现蝴蝶曲线 对称的问题

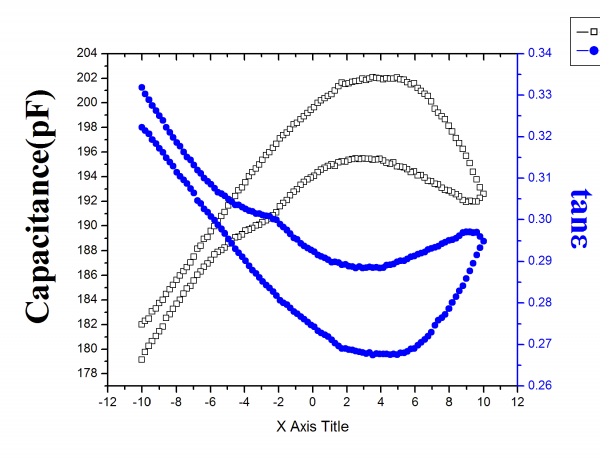

这是近几天测得的掺锌钛酸铋钠薄膜的C-V图，黑线表示电容随电压变化图，蓝线表示节点损耗随电压变化图。发现与典型的蝴蝶曲线对称形状差异比较大，想问下大家怎么解释？如果有文献支持，就当然太好了。！！再次万分感谢！！！
关于铁电薄膜C-V曲线形状未呈现蝴蝶曲线 对称的问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
游离的感伤，鼎沸的喜悦；沉寂的冥想，举头的顿悟，在想象中挣脱枷锁，奔跑。身后留下幸福的痕迹~
1楼 2013-05-28 20:02:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
fbqrdzs: 金币+1, 有帮助。 2013-05-29 10:59:57
1）NBT 薄膜的铁电性做的好事比较有困难的，铁电性可能不强，所以没观察到明显的蝴蝶线是比较正常的
2）政府电压不对称可能是上下电极和薄膜间的接触势垒不一样
赞一下 回复此楼
2楼2013-05-28 22:33:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)
引用回帖:
2楼: Originally posted by wu1008 at 2013-05-28 22:33:03
1）NBT 薄膜的铁电性做的好事比较有困难的，铁电性可能不强，所以没观察到明显的蝴蝶线是比较正常的
2）政府电压不对称可能是上下电极和薄膜间的接触势垒不一样

政府--〉正负
回复此楼
3楼2013-05-28 22:34:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

monica9355

银虫 (小有名气)
引用回帖:
2楼: Originally posted by wu1008 at 2013-05-28 22:33:03
1）NBT 薄膜的铁电性做的好事比较有困难的，铁电性可能不强，所以没观察到明显的蝴蝶线是比较正常的
2）政府电压不对称可能是上下电极和薄膜间的接触势垒不一样

谢谢老师的回复！我还想问一句，薄膜所测的电滞回线形状很典型，不久证明了铁电性的存在吗？另外，从前做过的此种薄膜正负电极也是不对称的，怎么就能得到较好的蝴蝶形状呢？最后，老师您见过类似形状的c-v曲线吗？烦请赐教~~
赞一下 回复此楼
游离的感伤，鼎沸的喜悦；沉寂的冥想，举头的顿悟，在想象中挣脱枷锁，奔跑。身后留下幸福的痕迹~
4楼2013-05-29 08:26:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
monica9355: 金币+5, ★有帮助 2013-05-29 14:36:28
monica9355: 金币+5 2013-06-06 17:22:24
引用回帖:
4楼: Originally posted by monica9355 at 2013-05-29 08:26:30
谢谢老师的回复！我还想问一句，薄膜所测的电滞回线形状很典型，不久证明了铁电性的存在吗？另外，从前做过的此种薄膜正负电极也是不对称的，怎么就能得到较好的蝴蝶形状呢？最后，老师您见过类似形状的c-v曲线吗？ ...

NBT本来就有铁电性啊
你再调整下工艺

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
5楼2013-05-29 13:34:39
