应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 分析 » 其他分析 » 有没有耐酸耐压的DSC坩埚
81/1返回列表
查看: 1191  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

我不怕狗

银虫 (初入文坛)

[求助] 有没有耐酸耐压的DSC坩埚

要做DSC实验，所用样品含有硝酸 硫酸，所以请问有没有耐酸（硝酸硫酸或硝硫混酸）、耐高温（~500摄氏度，并且在该测试范围内也要耐酸）、耐压 DSC坩埚可以推荐？
回复此楼

» 猜你喜欢
1楼 2013-05-25 17:22:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caozongze125

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
耐强酸且耐500度高温的坩锅没有见过，好像一般材质也满足不了你的要求。
      一般用的是铝质坩锅，如果想测你说的样品，你可以自己试着把铝质坩锅在浓硝酸中钝化一下，当然，用作参比的也要在同样条件下钝化。然后在电炉上试一下装上你的样品加热看会不会被腐蚀。
赞一下 回复此楼
我的头像
2楼2013-05-25 20:58:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caozongze125

银虫 (正式写手)

【答案】应助回帖

一般坩锅都是一次 性 用 品，用铂金做的坩锅应该可以满足你的要求，但是不知道有没有卖。（BS，回贴中竟然说有敏感词汇，什么时想小木虫也如此河蟹了？）
赞一下(1人) 回复此楼
我的头像
3楼2013-05-25 21:03:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我不怕狗

银虫 (初入文坛)
引用回帖:
3楼: Originally posted by caozongze125 at 2013-05-25 21:03:28
一般坩锅都是一次 性 用 品，用铂金做的坩锅应该可以满足你的要求，但是不知道有没有卖。（BS，回贴中竟然说有敏感词汇，什么时想小木虫也如此河蟹了？）

我们自己有镀金和不锈钢的。都是耐高压且可以重复使用的，只是镀金在300度以上就会打不开，所以无法重复使用。这样的话价格太昂贵了。不过实在不行的话也只有用贵的了。
铂金的也有得买，但是就要重新买压样机，那么价格更高。
赞一下 回复此楼
4楼2013-05-27 11:20:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunsanapo

金虫 (小有名气)

耐腐蚀艺术馆馆长

【答案】应助回帖

如果介质是50%以上的硝酸或者硝硫混酸的话，不能使用黄金，沸腾或加压时，腐蚀率超过0.15mm/年 ，如果介质为浓硫酸，250度以上不能用铂，在沸腾并有三氧化硫存在时，腐蚀率超过0.9mm/年，你这个工况，最好材料是铂铱合金pt-ir30

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
耐腐蚀艺术馆——带您探寻腐蚀之美
5楼2013-08-07 17:53:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunsanapo

金虫 (小有名气)

耐腐蚀艺术馆馆长

【答案】应助回帖

另外，在硫酸中 黄金，碳化硅被用来处理450度左右的加压硫酸，黄金用作垫片，碳化硅用作主体材料，你可以看看硫碘法热化学循环制氢的选材

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
耐腐蚀艺术馆——带您探寻腐蚀之美
6楼2013-08-07 17:56:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunsanapo

金虫 (小有名气)

耐腐蚀艺术馆馆长

【答案】应助回帖

另外，在硫酸中 黄金，碳化硅被用来处理450度左右的加压硫酸，黄金用作垫片，碳化硅用作主体材料，你可以看看硫碘法热化学循环制氢的选材

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
耐腐蚀艺术馆——带您探寻腐蚀之美
7楼2013-08-07 17:56:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunsanapo

金虫 (小有名气)

耐腐蚀艺术馆馆长

【答案】应助回帖

引用回帖:
4楼: Originally posted by 我不怕狗 at 2013-05-27 11:20:51
我们自己有镀金和不锈钢的。都是耐高压且可以重复使用的，只是镀金在300度以上就会打不开，所以无法重复使用。这样的话价格太昂贵了。不过实在不行的话也只有用贵的了。
铂金的也有得买，但是就要重新买压样机，那 ...

发几个图供参考：

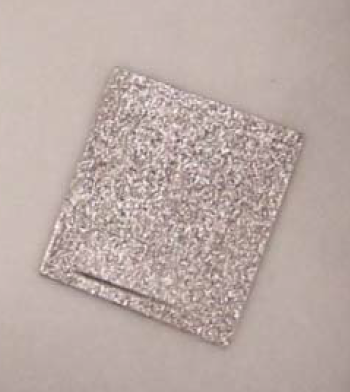

有没有耐酸耐压的DSC坩埚
铂在沸腾浓硫酸加热21小时后的腐蚀情况（腐蚀率比较高）

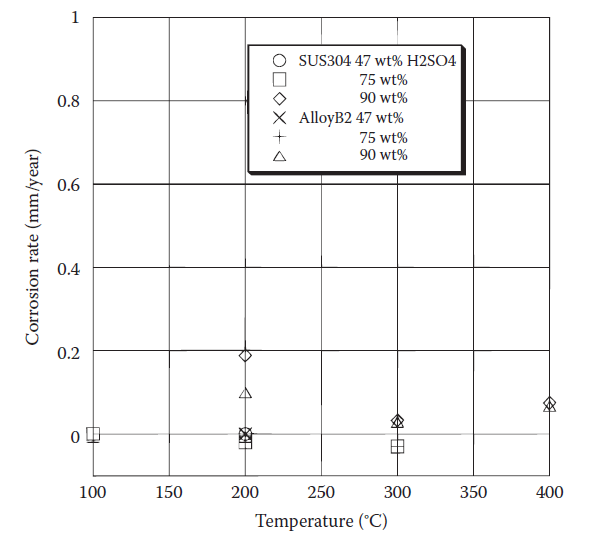

有没有耐酸耐压的DSC坩埚-1
镀金的哈氏合金B2, 316L在400度90%硫酸中的腐蚀率.PNG

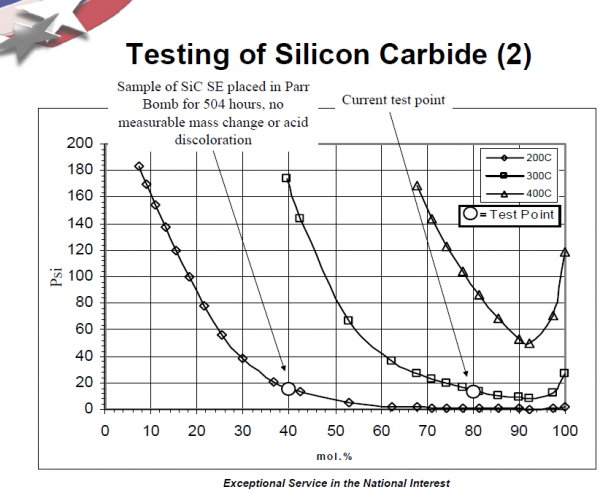

有没有耐酸耐压的DSC坩埚-2

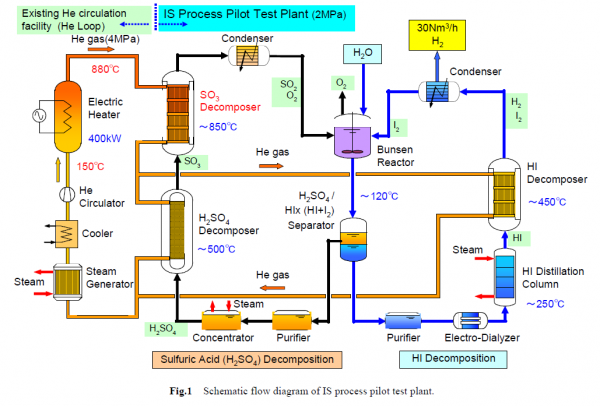

有没有耐酸耐压的DSC坩埚-3

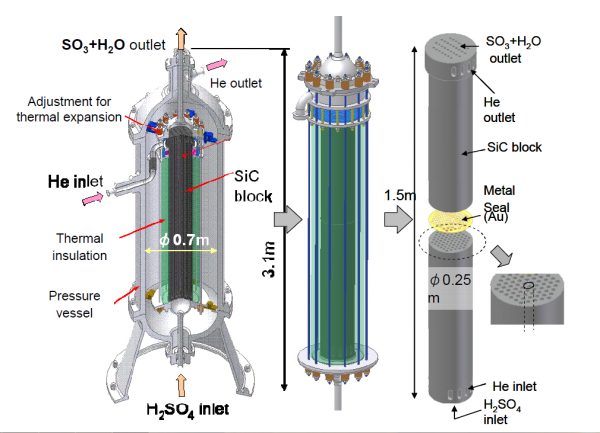

有没有耐酸耐压的DSC坩埚-4

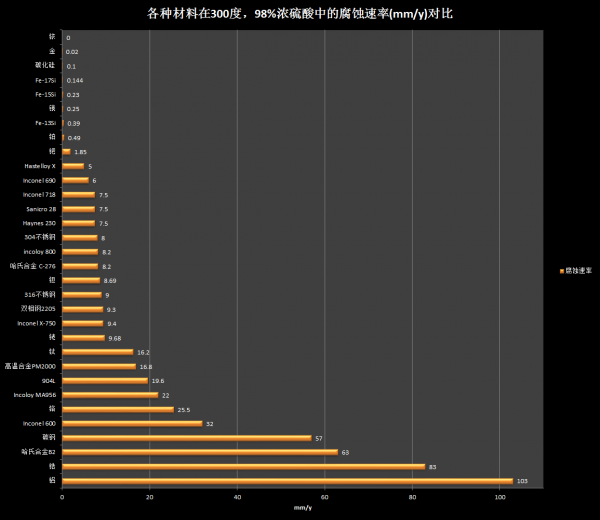

有没有耐酸耐压的DSC坩埚-5

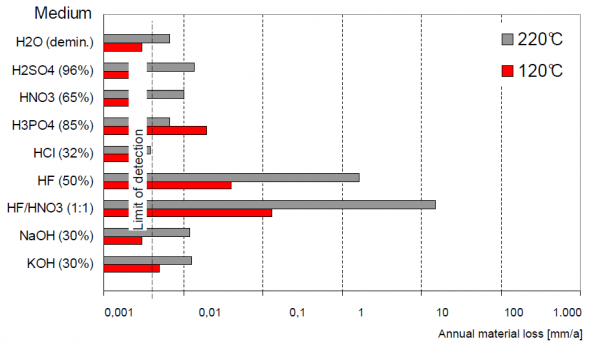

有没有耐酸耐压的DSC坩埚-6
赞一下(1人) 回复此楼
耐腐蚀艺术馆——带您探寻腐蚀之美
8楼2013-08-07 18:17:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 我不怕狗 的主题更新
81/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 材料与化工考研调剂 +7 孅華 2026-03-22 7/350 2026-03-24 21:04 by greychen00
[考研] 【考研调剂】化学专业 281分，一志愿四川大学，诚心求调剂 +15 吃吃吃才有意义 2026-03-19 16/800 2026-03-24 19:51 by 了了了了。。
[考研] 一志愿南航材料专317分求调剂 +5 炸呀炸呀炸薯条 2026-03-23 5/250 2026-03-24 16:52 by 星空星月
[考研] 341求调剂(一志愿湖南大学070300) +5 番茄头--- 2026-03-22 6/300 2026-03-23 23:45 by Txy@872106
[考研] 一志愿北京化工大学 070300 学硕 336分 求调剂 +7 vv迷 2026-03-22 7/350 2026-03-23 23:44 by Txy@872106
[考研] 384求调剂 +3 子系博 2026-03-22 6/300 2026-03-23 21:45 by 子系博
[考研] 材料专硕英一数二306 +8 z1z2z3879 2026-03-18 8/400 2026-03-23 20:49 by baobaoye
[考研] 336求调剂 +4 收到VS 2026-03-20 4/200 2026-03-23 19:02 by macy2011
[考研] 350求调剂 +6 weudhdk 2026-03-19 6/300 2026-03-23 15:47 by tangyuan0840221
[考研] 求老师收我 +3 zzh16938784 2026-03-23 3/150 2026-03-23 12:56 by ztnimte
[考研] 280分求调剂 一志愿085802 +4 PUMPT 2026-03-22 7/350 2026-03-22 22:13 by 星空星月
[考研] 275求调剂 +6 shansx 2026-03-22 8/400 2026-03-22 15:27 by barlinike
[考研] 085600材料与化工306 +4 z1z2z3879 2026-03-21 4/200 2026-03-21 23:44 by ms629
[考研] 考研调剂 +3 呼呼？~+123456 2026-03-21 3/150 2026-03-21 20:04 by 无际的草原
[考研] 求助 +5 梦里的无言 2026-03-21 6/300 2026-03-21 17:51 by 学员8dgXkO
[考研] 0703化学297求调剂 +3 Daisy☆ 2026-03-20 3/150 2026-03-21 17:45 by ColorlessPI
[考研] 330求调剂0854 +3 assdll 2026-03-21 3/150 2026-03-21 13:01 by 搏击518
[考研] 一志愿 西北大学 ，070300化学学硕，总分287，双非一本，求调剂。 +4 晨昏线与星海 2026-03-19 4/200 2026-03-20 22:15 by JourneyLucky
[考研] 招收调剂硕士 +4 lidianxing 2026-03-19 12/600 2026-03-20 12:25 by lidianxing
[考研] 材料学硕318求调剂 +5 February_Feb 2026-03-19 5/250 2026-03-19 23:51 by 23Postgrad
信息提示
关闭
请填处理意见
关闭
