[求助] 机械求助

用什么装置可使一端封闭的套筒套在一轴上,套筒可在轴上自由旋转,但必须保证套筒轴向双向定位还有密封性
回复此楼
努力
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

忠诚与理想

金虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
轴估计要做成阶梯形式的,上下安装那种斜面的轴承,结构比较复杂。
2楼2013-05-23 18:59:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

keliang1983

木虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
你说的结构很像活塞缸 你可以搜一下 不知道我有么有理解错
3楼2013-05-23 21:08:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

荐轩

铁虫 (小有名气)

上个图
4楼2013-05-23 21:16:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bjwlhnb

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
两端配置两个推力球轴承,密封另外装置考虑了,建议还是上个图,让我们实际考虑了
5楼2013-05-23 21:29:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ykl126

银虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
简单的说就是在轴承与套筒之间放上轴承就可以了,放什么样的轴承还得看具体情况,具体根据受力分析大小、受力方向,当然放上轴承为了限制轴向位移,轴的结构要有限位的设计,比如台阶、挡圈之类。
不败的梦想永远不会被打破
6楼2013-05-24 06:05:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

120085232016

铜虫 (初入文坛)

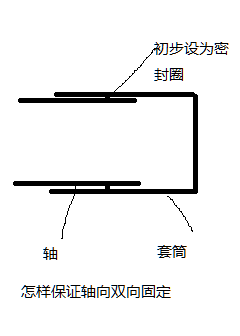

图片大概
机械求助

努力
7楼2013-05-24 10:48:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

120085232016

铜虫 (初入文坛)

引用回帖:
6楼: Originally posted by ykl126 at 2013-05-24 06:05:45
简单的说就是在轴承与套筒之间放上轴承就可以了,放什么样的轴承还得看具体情况,具体根据受力分析大小、受力方向,当然放上轴承为了限制轴向位移,轴的结构要有限位的设计,比如台阶、挡圈之类。

请看六楼
努力
8楼2013-05-24 10:50:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

120085232016

铜虫 (初入文坛)

引用回帖:
4楼: Originally posted by 荐轩 at 2013-05-23 21:16:28
上个图

请参考六楼
努力
9楼2013-05-24 10:52:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xc0211408

木虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
套筒和轴之间装上骨架油封就可以了。
我使劲的乱点帖子,只为被金蛋砸中!^_^
10楼2013-05-24 11:49:53
