应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » 第一次做透射，不会分析TEM照片，希望哪位大神出手相助，不胜感激
101/1返回列表
查看: 3059  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

tianhangdap

新虫 (初入文坛)

[求助] 第一次做透射，不会分析TEM照片，希望哪位大神出手相助，不胜感激

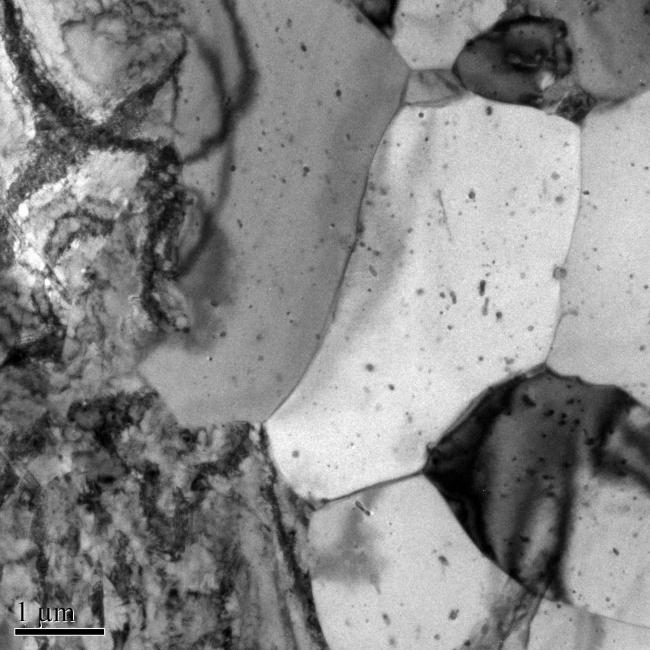

本人小硕一个，研究方向锆合金，做透射图几张，第一次做不知如何分析，希望哪位大神能见义勇为，出手相助，在此谢过。图片有五张，第一张是50%冷轧态的材料，随后是再结晶退火时间逐渐延长的材料图片
问题①，第一次做透射，不会分析TEM照片，希望哪位大神出手相助，不胜感激
0#图片是冷轧态组织，这些黑色的线都是位错吗？是位错缠结tangles 还是位错墙 wall  或者是位错胞 cell
问题②，第一次做透射，不会分析TEM照片，希望哪位大神出手相助，不胜感激-1
1#图片只经历了10分钟退火，左下角的小晶粒是形成的新核还是亚晶，怎么区分，我的再结晶完成后晶粒尺寸大概是5um，那个小晶粒是1um
问题③ 这个再结晶过程请大神简单概括一下  谢了
第一次做透射，不会分析TEM照片，希望哪位大神出手相助，不胜感激-2


第一次做透射，不会分析TEM照片，希望哪位大神出手相助，不胜感激-3


第一次做透射，不会分析TEM照片，希望哪位大神出手相助，不胜感激-4
回复此楼

» 收录本帖的淘帖专辑推荐

有价值的问题

» 本帖已获得的红花（最新10朵）

tianhangdap

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-23 11:19:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

979540168

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
1.冷扎态的照片，不是位错墙或其他，那是由于塑性变形产生的应力条纹。假想是位错，那在做实验时，倾转样品，条纹会随样品倾转会移动，而位错是出现或消失，是不会移动的。当然内部存在大量的位错缠结，但不是照片上看到的。
2.退火发生再结晶，这看相关的教材或论文都有很清楚的说明。
赞一下 回复此楼
2楼2013-05-23 12:26:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianhangdap

新虫 (初入文坛)
送红花一朵
那第二张图的小晶粒呢？是亚晶还是刚形成的新核

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
3楼2013-05-23 12:53:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianhangdap

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 979540168 at 2013-05-23 12:26:53
1.冷扎态的照片，不是位错墙或其他，那是由于塑性变形产生的应力条纹。假想是位错，那在做实验时，倾转样品，条纹会随样品倾转会移动，而位错是出现或消失，是不会移动的。当然内部存在大量的位错缠结，但不是照片上 ...

还有就是应力条纹 是由于冷轧的应力呢 还是说就是弯曲条纹？还是别的什么  大神继续给力啊  在线等
赞一下 回复此楼
4楼2013-05-23 15:20:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianhangdap

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 979540168 at 2013-05-23 12:26:53
1.冷扎态的照片，不是位错墙或其他，那是由于塑性变形产生的应力条纹。假想是位错，那在做实验时，倾转样品，条纹会随样品倾转会移动，而位错是出现或消失，是不会移动的。当然内部存在大量的位错缠结，但不是照片上 ...

那第二张图的小晶粒呢？是亚晶还是刚形成的新核
赞一下 回复此楼
5楼2013-05-23 15:21:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanxiao112

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
1 应力条纹是你制样过程中带进来的
2 第一张照片中应该是含有位错的（位错缠结），只是图片质量差了点，需要细心做出好照片。
3 第二张图片，小晶粒应是形成的新核。在退火过程中晶界弯曲形核或者亚晶合并形核，这个小晶粒内部非常光滑，应认为是新核。
4 个人不懂锆合金，但看照片应为单相的冷轧+再结晶。这种单相的TEM应该会很漂亮的，楼主需要沉下心来，好好做做。
5 PS：仅个人意见。
赞一下 回复此楼
加油！
6楼2013-05-24 14:18:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lfooo

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
我怎么觉得你一张是位错缠结，形成的不同组态的位错墙呢。应该是IDB吧。
赞一下 回复此楼
虚心、谨慎、好奇、认真
7楼2013-05-24 21:24:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianhangdap

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by lfooo at 2013-05-24 21:24:50
我怎么觉得你一张是位错缠结，形成的不同组态的位错墙呢。应该是IDB吧。

何为IDB，大神，您给详细解释一下吧。反正文献上的冷轧态的TEM也是这个样，所以要是说制样有问题我觉得不太可能
赞一下 回复此楼
8楼2013-05-25 17:18:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lfooo

木虫 (正式写手)

【答案】应助回帖

idb附带位错界面。你看看丹麦riso的hughes 和 hansen的研究。他们是这个领域的权威。
赞一下 回复此楼
虚心、谨慎、好奇、认真
9楼2013-05-26 13:48:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cszxcs2009

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by hanxiao112 at 2013-05-24 14:18:44
1 应力条纹是你制样过程中带进来的
2 第一张照片中应该是含有位错的（位错缠结），只是图片质量差了点，需要细心做出好照片。
3 第二张图片，小晶粒应是形成的新核。在退火过程中晶界弯曲形核或者亚晶合并形核，这 ...

大神，看了您的回复，我很佩服您
我也想请问一些关于位错东西，您知道奥氏体不锈钢中原本的位错结构对其在形变诱发马氏体相变时的影响吗，
例如，或者说，经过一定条件变形后奥氏体中含有了位错胞结构，这对奥氏体不锈钢形变诱发马氏体会有哪些影响
赞一下 回复此楼
10楼2014-09-29 22:23:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 tianhangdap 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 085601求调剂 +3 Du.11 2026-03-16 3/150 2026-03-16 20:42 by 无际的草原
[文学芳草园] 伙伴们，祝我生日快乐吧 +17 myrtle 2026-03-10 26/1300 2026-03-16 18:32 by 青橙Ln
[考研] 0854控制工程 359求调剂 可跨专业 +3 626776879 2026-03-14 9/450 2026-03-16 17:42 by 626776879
[考研] 化学调剂0703 +8 啊我我的 2026-03-11 8/400 2026-03-16 17:23 by 我的船我的海
[考研] 304求调剂 +4 ahbd 2026-03-14 4/200 2026-03-16 16:48 by 我的船我的海
[考研] 318求调剂 +3 Yanyali 2026-03-15 3/150 2026-03-16 16:41 by houyaoxu
[教师之家] 焦虑 +7 水冰月月野兔 2026-03-13 9/450 2026-03-16 10:00 by Quakerbird
[考研] 26考研一志愿中国石油大学(华东)305分求调剂 +3 嘉年新程 2026-03-15 3/150 2026-03-15 13:58 by 哈哈哈哈嘿嘿嘿
[考研] 070305求调剂 +3 mlpqaz03 2026-03-14 4/200 2026-03-15 11:04 by peike
[考研] 290求调剂 +4 @将就将就看 2026-03-10 8/400 2026-03-14 14:23 by 千千运气
[考研] 材料工程,326分，求调剂 +6 KRSLSR 2026-03-10 6/300 2026-03-13 23:47 by JourneyLucky
[考研] 复试调剂 +9 Copy267 2026-03-10 9/450 2026-03-13 23:45 by userper
[考研] 材料与化工（0856）304求B区调剂 +6 邱gl 2026-03-12 7/350 2026-03-13 23:24 by 邱gl
[考研] 0856材料与化工301求调剂 +5 奕束光 2026-03-13 5/250 2026-03-13 22:00 by 星空星月
[考研] （081700）化学工程与技术-298分求调剂 +12 11啦啦啦 2026-03-11 35/1750 2026-03-13 21:25 by JourneyLucky
[考研] 311求调剂 +3 冬十三 2026-03-13 3/150 2026-03-13 20:41 by JourneyLucky
[考研] 材料301分求调剂 +5 Liyouyumairs 2026-03-12 5/250 2026-03-13 14:42 by JourneyLucky
[考研] 070303一志愿西北大学学硕310找调剂 +3 d如愿上岸 2026-03-13 3/150 2026-03-13 10:43 by houyaoxu
[考研] 化工学硕306求调剂 +9 42838695 2026-03-12 9/450 2026-03-13 10:16 by houyaoxu
[考研] 085602化工求调剂 +7 董boxing 2026-03-10 7/350 2026-03-10 17:07 by BruceLiu320
信息提示
关闭
请填处理意见
关闭
