[求助] 螺栓方面的问题，求专家指导

下图是某型汽轮机用螺栓，连接阀梁和阀碟，本人对这方面不懂。

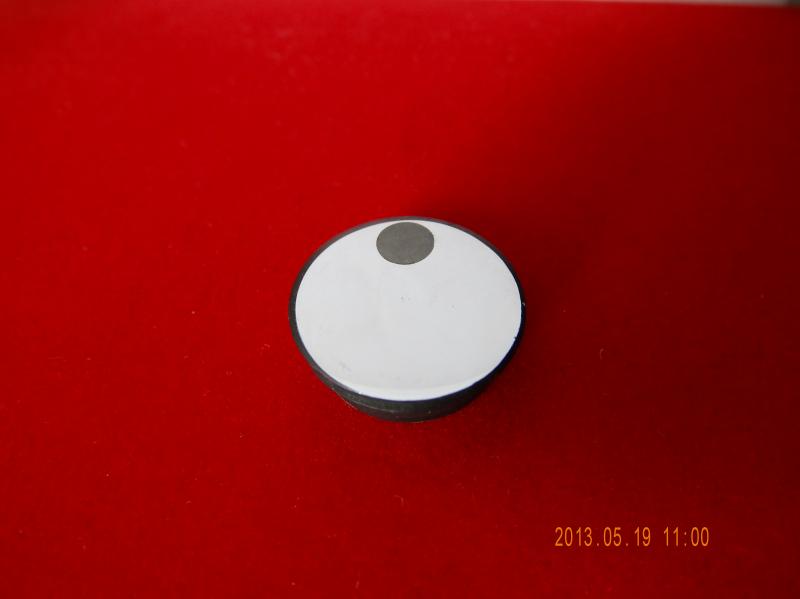

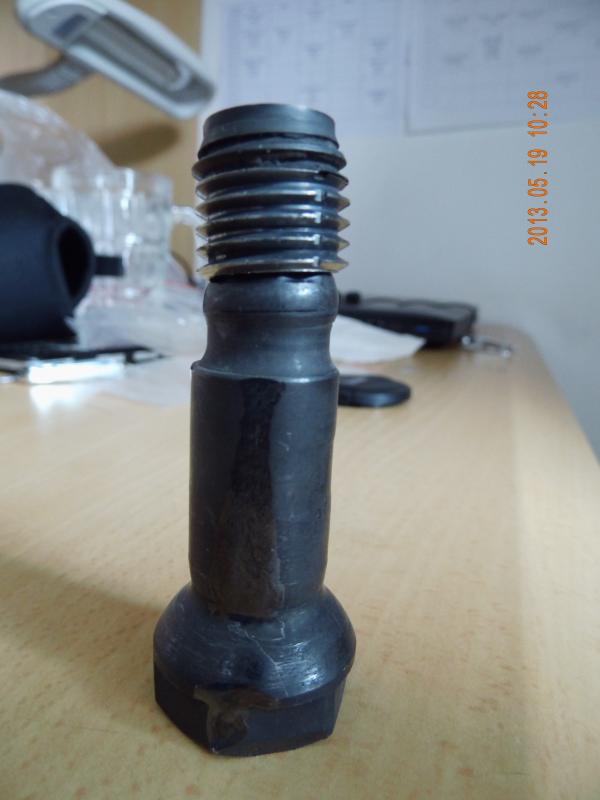

螺栓如图0316所示，螺纹部分横截面如图0321所示，（小圆柱只存在于螺纹部分）
小圆成分打能谱后如下所示，外圈成分为2Cr12MoV
Si         0.25
Cr         1.04
Mn         0.70
Fe         98.01
小圆柱Φ5，螺栓Φ18
求路过大神看看有没有对汽轮机或螺栓了解的，
请教螺栓在工作过程中的受力状态；
小圆柱的成分及作用；
小圆柱与螺栓的配合方式；
越多信息越好啊！
多谢！多谢！
