[求助] 求助：关于怎样用VESTA做ELFCAR的平面图？

在用VESTA做ELFCAR的2D图的时候要选择适当的平面使要观察的原子的ELF落在这个平面上，我的问题是用VESTA作2D图时显示不出原子，那么怎么自己加原子呢？比如下面两个图：图1是3D图，其中紫色的是Zn，灰色是O，黄色是cu，图2选取的001面，那么在图2的那些区域，怎样确定那个是In产生的哪个是粗cu产生的呢？
又或者：怎样让001面上只显示出cu及其周围的Zn和O？
求助：关于怎样用VESTA做ELFCAR的平面图？

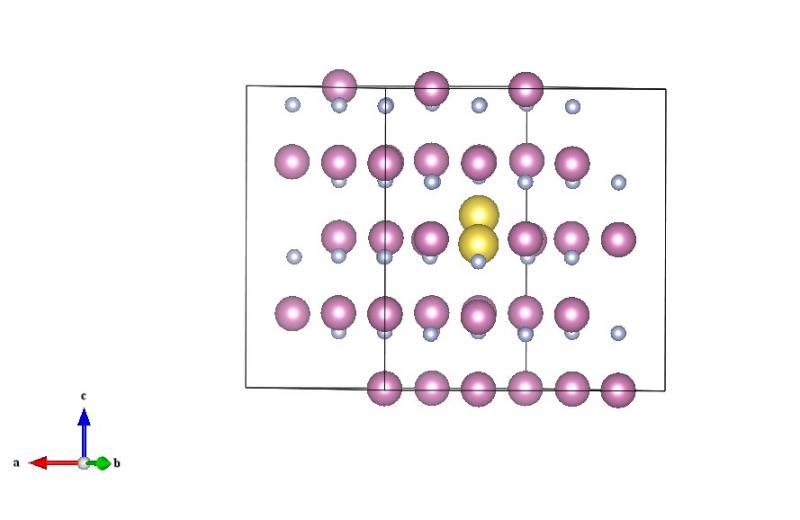

图1 .jpg


求助：关于怎样用VESTA做ELFCAR的平面图？-1

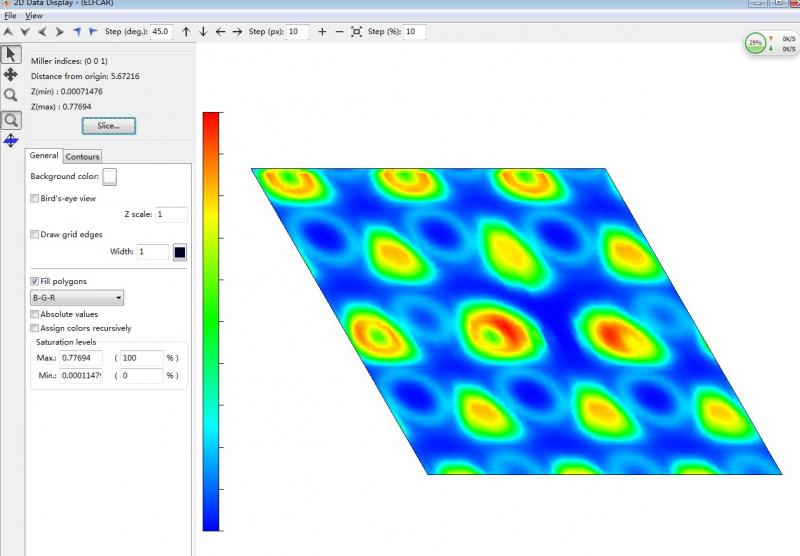

图2 .jpg
回复此楼

» 收录本帖的淘帖专辑推荐

第一性原理

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-21 20:34:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Physicser

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
调整 propeties里的boundery 试试
赞一下 回复此楼
2楼2013-05-21 22:01:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyong.gan

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
zhlhhc: 金币+4 2013-05-22 09:25:46
记得slice里面不仅可以选哪个面，还可以定义面的位置，比如在最底下（z=0），或者中间（z=0.5）……
应该是可以定义的。
赞一下 回复此楼
3楼2013-05-22 05:57:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhlhhc

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by liyong.gan at 2013-05-22 05:57:21
记得slice里面不仅可以选哪个面，还可以定义面的位置，比如在最底下（z=0），或者中间（z=0.5）……
应该是可以定义的。

麻烦可以说的详细一些么？最好可以有图，谢谢。
赞一下 回复此楼
4楼2013-05-22 09:25:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhlhhc

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by Physicser at 2013-05-21 22:01:59
调整 propeties里的boundery 试试

谢谢
回复此楼
5楼2013-05-22 09:26:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyong.gan

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
zhlhhc: 金币+4, ★★★很有帮助 2013-05-22 20:47:32
你图片上看到“slice”这个键了吗？点击就出现那个对话框里，h、k、l 三个指数定义面，下面有个“Range of projection”，计算定义原点到面的距离，一个的以angstrom为单位，另一个是分数坐标吧。
不知道怎么回事，上传不了图，不好意思啊。
赞一下 回复此楼
6楼2013-05-22 19:20:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhlhhc

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by liyong.gan at 2013-05-22 19:20:31
你图片上看到“slice”这个键了吗？点击就出现那个对话框里，h、k、l 三个指数定义面，下面有个“Range of projection”，计算定义原点到面的距离，一个的以angstrom为单位，另一个是分数坐标吧。
不知道怎么回事， ...

非常感谢！
回复此楼
7楼2013-05-22 20:47:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

奇奇猫

新虫 (初入文坛)
你好，我想问一下你的ELFCAR是直接放到的vesta软件里吗？为什么我的elfcar文件在vesta里面一直存在原子坐标与电子局域不匹配的问题呢?
赞一下 回复此楼
8楼2015-04-21 20:31:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
