[求助] 这种图是怎么画的？？

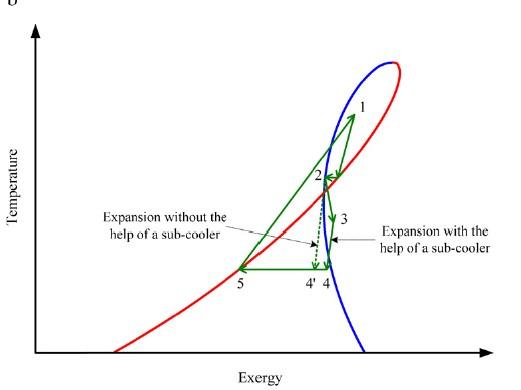

这是一个复叠式制冷的Temperature-Exergy图，主要做优化用的，数据算好了，但是这个图不会，论文题目:Cascade refrigeration system synthesis based on exergy analysis。
求大神啊啊啊啊
这种图是怎么画的？？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-21 08:10:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyu070301

银虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
guo0000(zyz666888代发): 金币+2, 感谢应助，欢迎常来！ 2013-05-21 16:45:24
找个专业化图软件origin
赞一下 回复此楼
2楼2013-05-21 15:55:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

holysong

金虫 (正式写手)
★ ★
感谢参与，应助指数 +1
guo0000(zyz666888代发): 金币+2, 不是正规方法，学术应该严谨，这个应助我收回了，感谢关注O(∩_∩)O~ 2013-05-22 11:47:13
zyz666888: 应助指数-1 2013-05-22 11:47:21
坐标轴没有刻度，可以用cad画，形似就行了
赞一下 回复此楼
学习贯穿在生活之中！学无止境！
3楼2013-05-22 10:41:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guo0000

新虫 (小有名气)
引用回帖:
2楼: Originally posted by liyu070301 at 2013-05-21 15:55:51
找个专业化图软件origin

那个画不了，可以画曲线，但是图中的直线没办法话吧
赞一下 回复此楼
4楼2013-05-22 17:19:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guo0000

新虫 (小有名气)
引用回帖:
3楼: Originally posted by holysong at 2013-05-22 10:41:47
坐标轴没有刻度，可以用cad画，形似就行了

但是数据是其他软件算出来的，没办法导出，我想了一下，除非PS，但是，又觉得太麻烦
赞一下 回复此楼
5楼2013-05-22 17:20:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

翼忆880

金虫 (初入文坛)

【答案】应助回帖

没有坐标的话，用CAD可以画。但只能形似，呵呵、
赞一下 回复此楼
6楼2013-05-30 12:00:11
