[交流] 对于色散介质FDTD程序的CPML吸收层问题

记得看书和问大家都是说CPML的通用性非常的好,可以在普通介质(电介质)和色散介质(比如金属)通用,不需要改变的。
我用把电介质的fdtd程序改成了色散介质drude模型的fdtd,但是cpml的部分完全没改动,大家都说是可以的,但是我做出来的结果却有点问题。就是在运行时间变长的时候,会从真空介质的分界面还有和cpml的交界处开始发散。
确切上来说不是发散,只是像产生了一个新的源一样,但是在这之前的结果倒都是对的。
我试着把吸收层改成了0,也就是没有cpml,这个时候程序可以正常运行,没有问题。(当然会有由于没有吸收层导致的全反射,但是不会出现上面说的那个问题)
有朋友遇到过这个情况么?  我看taflove的书上说是在色散介质的cpml里面有个partial update,但是他没例子,我也不能理解,也就没有改动,加上大家都说没问题,我也就没考虑了
现在出现的这个问题,所有又来问问,谢谢了

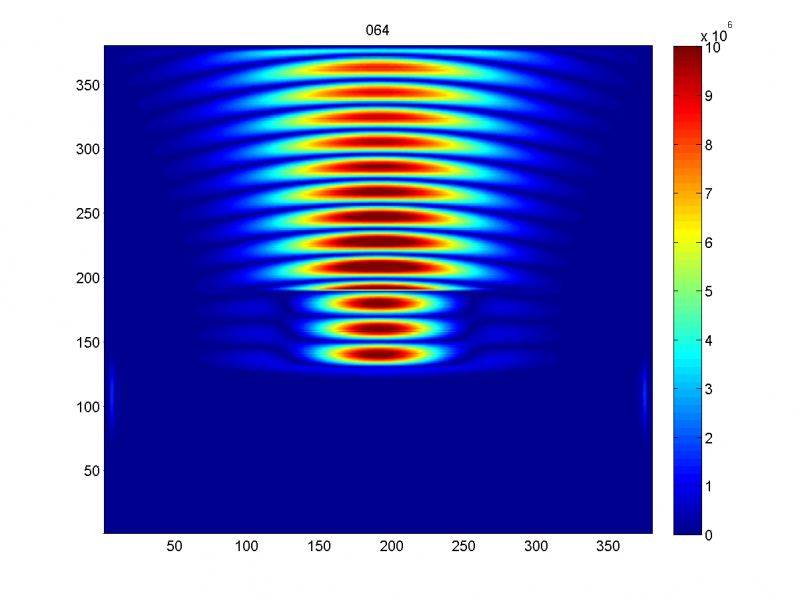

对于色散介质FDTD程序的CPML吸收层问题

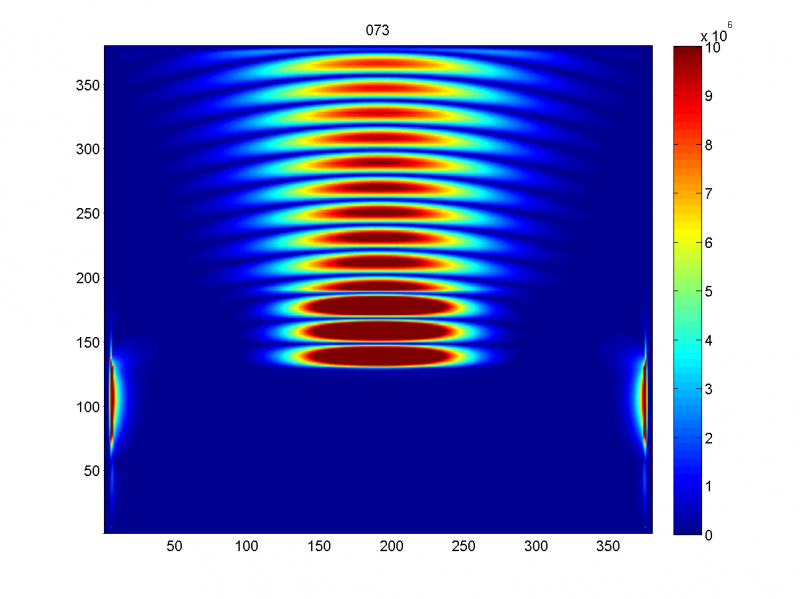

对于色散介质FDTD程序的CPML吸收层问题-1

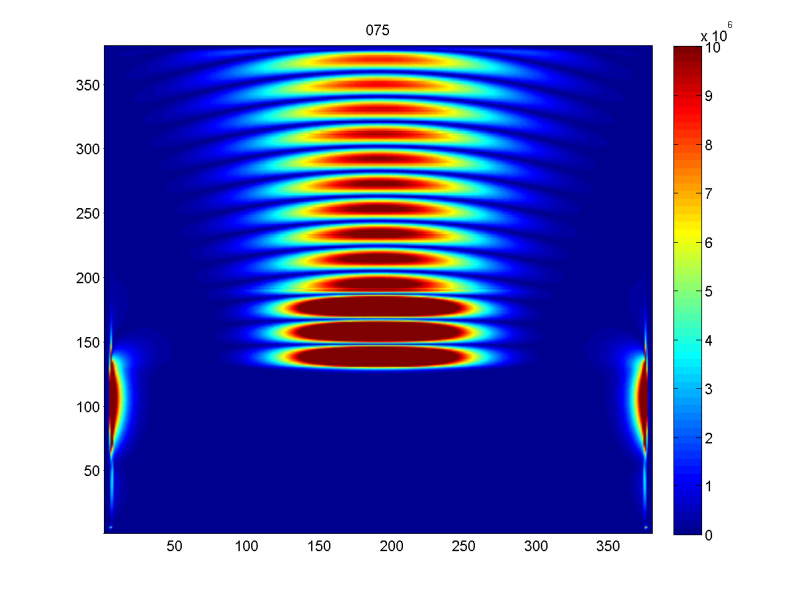

对于色散介质FDTD程序的CPML吸收层问题-2

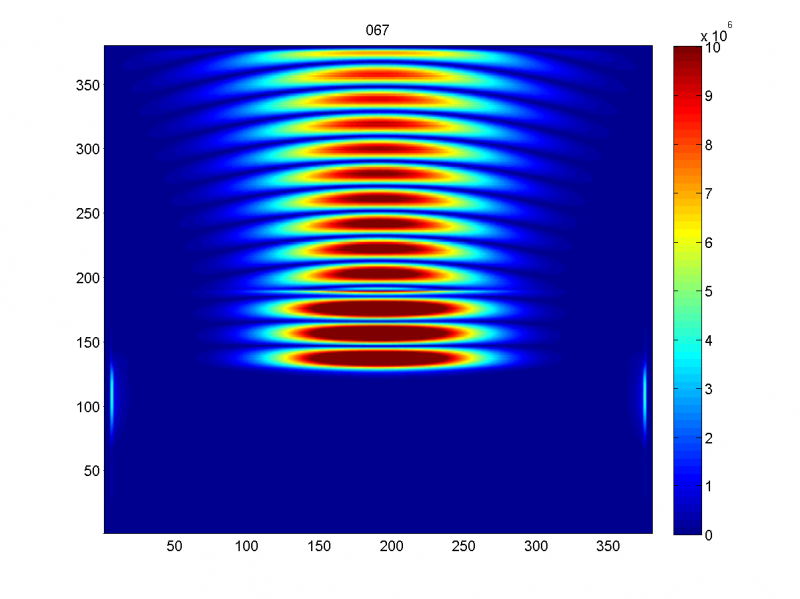

对于色散介质FDTD程序的CPML吸收层问题-3

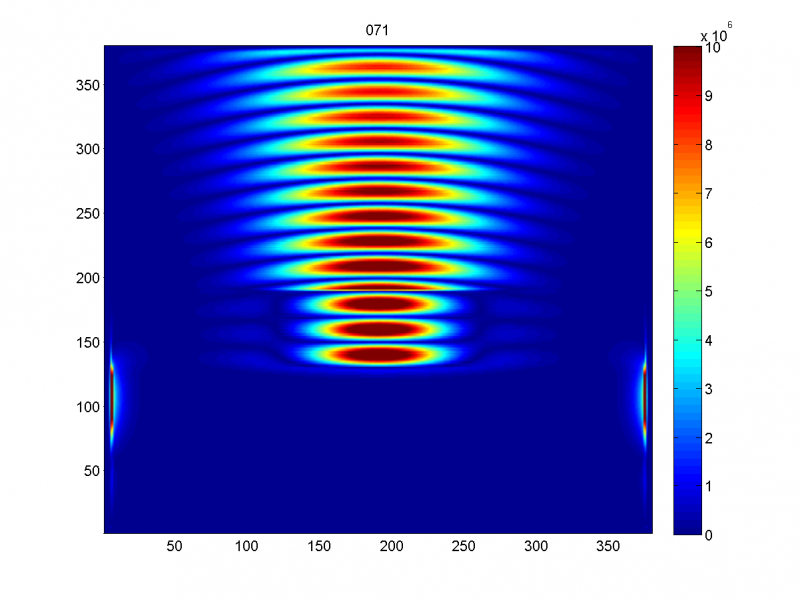

对于色散介质FDTD程序的CPML吸收层问题-4


对于色散介质FDTD程序的CPML吸收层问题-5
回复此楼

» 猜你喜欢

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kevin123581

金虫 (正式写手)


对了,上面的图都是包含了cpml的,可以看得到左右两边明显的cpml
2楼2013-05-20 18:15:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chinayang5

铁杆木虫 (著名写手)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
我也想知道要为什么。

[ 发自手机版 http://muchong.com/3g ]
3楼2013-05-21 07:34:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kevin123581

金虫 (正式写手)


引用回帖:
3楼: Originally posted by chinayang5 at 2013-05-21 07:34:35
我也想知道要为什么。

你也有这个问题?
5楼2013-05-21 08:59:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kevin123581

金虫 (正式写手)


经过测试,有以下结果: 全部真空-不发散; 全部金属-发散;cpml设定为0层,不发散;    可见发散是从金属和cpml的分界面开始的

增加cpml程序里面的指数m从8到20; 发散后延但是cpml反射增加,不可取
增加cpml的层数,由10个网格到20个网格,发散后延,但是效果不高
6楼2013-05-21 12:56:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chinayang5

铁杆木虫 (著名写手)


★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
dbb627: 金币+1, 感谢参与讨论 2013-06-07 19:44:23
我以前遇到过类似情况,一直没解决。现在换换方向了。

[ 发自手机版 http://muchong.com/3g ]
7楼2013-05-21 16:33:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kevin123581

金虫 (正式写手)


引用回帖:
7楼: Originally posted by chinayang5 at 2013-05-21 16:33:16
我以前遇到过类似情况,一直没解决。现在换换方向了。

能详细的说下你当时遇到的情况么

现在的推断就是cpml和色散介质接触面的问题
8楼2013-05-22 09:29:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

waocei

新虫 (初入文坛)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
请教一下各位:,在fdtd计算中为什么要看稳态磁场Hz分布,电场分布及电场【E】^2分布?这些有什么区别吗?在这方面我是新手,麻烦各位解答,不甚感激!!
9楼2013-05-23 21:39:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

asdry

木虫 (职业作家)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
祝楼主诸事顺利,心想事成!
10楼2013-05-23 22:42:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kevin123581

金虫 (正式写手)


引用回帖:
9楼: Originally posted by waocei at 2013-05-23 21:39:56
请教一下各位:,在fdtd计算中为什么要看稳态磁场Hz分布,电场分布及电场【E】^2分布?这些有什么区别吗?在这方面我是新手,麻烦各位解答,不甚感激!!

hz的我没看过啊,电场分布这个不用说了吧,这个不就是你FDTD要算的东西么。 至于平方,那个是intensity分布,也就是能量
11楼2013-05-24 10:18:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kevin123581

金虫 (正式写手)


还发现一个新的问题, 就是所有条件不变,只改变计算区域的大小,比如从10um增大到15um,  取一个面计算波印廷矢量的结果居然不一样,真空中是一样的结果,但是当加入介质后结果就不一样了
12楼2013-06-06 21:39:06
