[求助] 求大师指点，在fluent里画好的xy图怎么导入到tecploct里去，如图

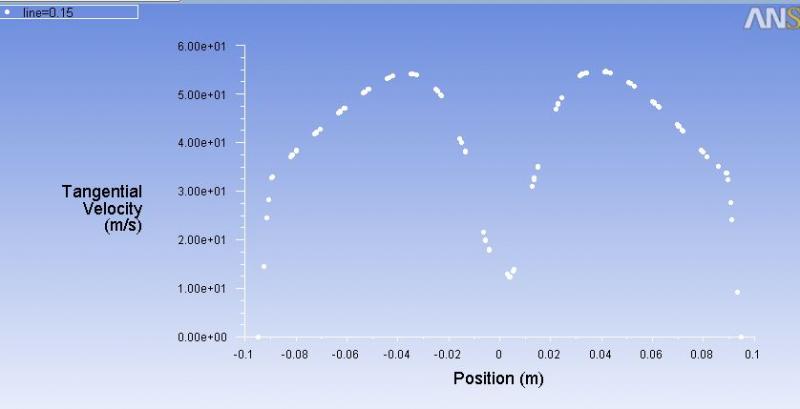

在fluent里计算后在z=0.15平面上，切向速度沿这个平面上的一条直线的分布（简称xy图）。还要进行一些修改。
求高手们指点下，这图怎样才能导到tecploct里面去。（我以cas和dat形式导入tecplot结果只有个三维几何模型，不知怎么调出在fluent里画好的xy图，或者跟不能就不是那样导入到tecplot里面去）
再次谢谢了
求大师指点，在fluent里画好的xy图怎么导入到tecploct里去，如图
回复此楼

» 猜你喜欢
今天，加油；明天，美好在招手
1楼 2013-05-20 12:53:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北纬30°

木虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
照镜子2012: 金币+2, ★有帮助, 怎么保存plt格式呢？我的自动变为_tec.dat的格式？？？ 2013-05-20 15:44:16
xiegangmai: 金币+1, 谢谢参与！ 2013-05-26 13:41:29
先在Fluent里输出为plt文件，File-Export，记得选择Tecplot文件和z=0.15平面，再把plt导入到Tecplot就行了。
赞一下 回复此楼
凭君莫话封侯事，一将功成万骨枯。
2楼2013-05-20 15:08:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

照镜子2012

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 北纬30° at 2013-05-20 15:08:10
先在Fluent里输出为plt文件，File-Export，记得选择Tecplot文件和z=0.15平面，再把plt导入到Tecplot就行了。

非常谢谢您的回复！
首先，怎么保存plt格式呢？我那只有tec.dat格式
其次，为什么选择z=0.15平面呢？我要分析的是z=0.15平面上一条线——切向速度沿这条线的分布。
再次谢谢您

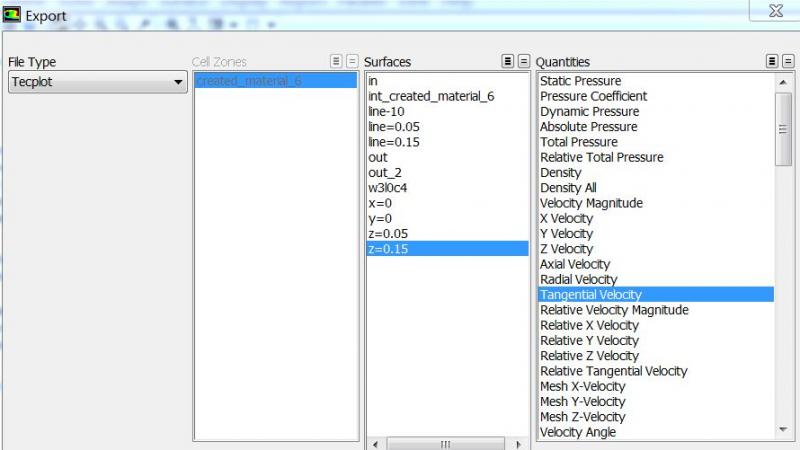

求大师指点，在fluent里画好的xy图怎么导入到tecploct里去，如图-1
赞一下 回复此楼
今天，加油；明天，美好在招手
3楼2013-05-20 15:54:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北纬30°

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
照镜子2012: 金币+8, ★★★★★最佳答案, 谢谢您 2013-05-22 11:30:23
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-05-26 13:41:37
引用回帖:
3楼: Originally posted by 照镜子2012 at 2013-05-20 15:54:43
非常谢谢您的回复！
首先，怎么保存plt格式呢？我那只有tec.dat格式
其次，为什么选择z=0.15平面呢？我要分析的是z=0.15平面上一条线——切向速度沿这条线的分布。
再次谢谢您

...

1、我也碰到这个问题了，我保存完之后把后缀名dat改成plt，然后倒入Tecplot就可以了，你不妨也试试。
2、如果你要分析平面上一条线上的速度的话，你可以先把这条线找出来，Surface-Line/Rake，然后再做XY图。
赞一下 回复此楼
凭君莫话封侯事，一将功成万骨枯。
4楼2013-05-20 21:49:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

照镜子2012

金虫 (小有名气)
引用回帖:
4楼: Originally posted by 北纬30° at 2013-05-20 21:49:12
1、我也碰到这个问题了，我保存完之后把后缀名dat改成plt，然后倒入Tecplot就可以了，你不妨也试试。
2、如果你要分析平面上一条线上的速度的话，你可以先把这条线找出来，Surface-Line/Rake，然后再做XY图。...

灰常感谢您的再次完美答复，谢谢。问题以解决了。

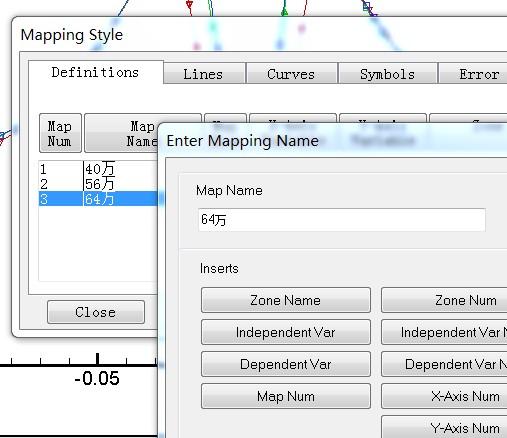

再追问下，tecploct里曲线的名字怎么不显示汉字呢？不知道是我修改名字的地方（下图）不对还是tecploct只显示字母？如下图，谢谢
求大师指点，在fluent里画好的xy图怎么导入到tecploct里去，如图-2
谢谢

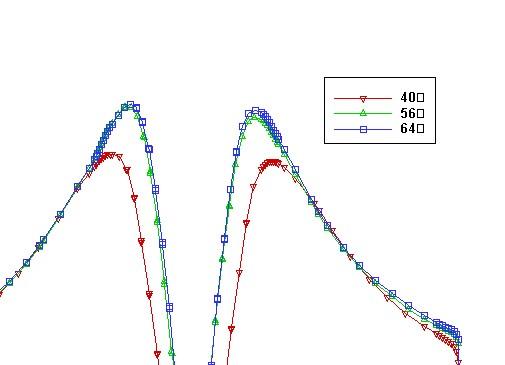

求大师指点，在fluent里画好的xy图怎么导入到tecploct里去，如图-3
谢谢


求大师指点，在fluent里画好的xy图怎么导入到tecploct里去，如图-4
谢谢
赞一下 回复此楼
今天，加油；明天，美好在招手
5楼2013-05-22 11:36:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北纬30°

木虫 (小有名气)
★
xiegangmai: 金币+1, 谢谢参与！ 2013-05-26 13:41:44
引用回帖:
5楼: Originally posted by 照镜子2012 at 2013-05-22 11:36:57
灰常感谢您的再次完美答复，谢谢。问题以解决了。
再追问下，tecploct里曲线的名字怎么不显示汉字呢？不知道是我修改名字的地方（下图）不对还是tecploct只显示字母？如下图，谢谢

谢谢

谢谢

谢谢
...

Tecplot里好像不能显示中文吧，你改成英文试试。
赞一下 回复此楼
凭君莫话封侯事，一将功成万骨枯。
6楼2013-05-23 08:45:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

照镜子2012

金虫 (小有名气)
引用回帖:
6楼: Originally posted by 北纬30° at 2013-05-23 08:45:04
Tecplot里好像不能显示中文吧，你改成英文试试。...

恩，谢谢您。改英文可以，但是有时候用点中文更直观。tecploct那么强大怎么就识不了汉字呢，感觉太奇怪了，，，
赞一下 回复此楼
今天，加油；明天，美好在招手
7楼2013-05-24 07:58:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ronaldo13579

银虫 (小有名气)
引用回帖:
7楼: Originally posted by 照镜子2012 at 2013-05-24 07:58:46
恩，谢谢您。改英文可以，但是有时候用点中文更直观。tecploct那么强大怎么就识不了汉字呢，感觉太奇怪了，，，...

可以PS
回复此楼
敦笃励志 精勤求学
8楼2016-01-11 16:56:17
