[求助] comsol 4.2a 版本在RF频域稳态里如何设置PML

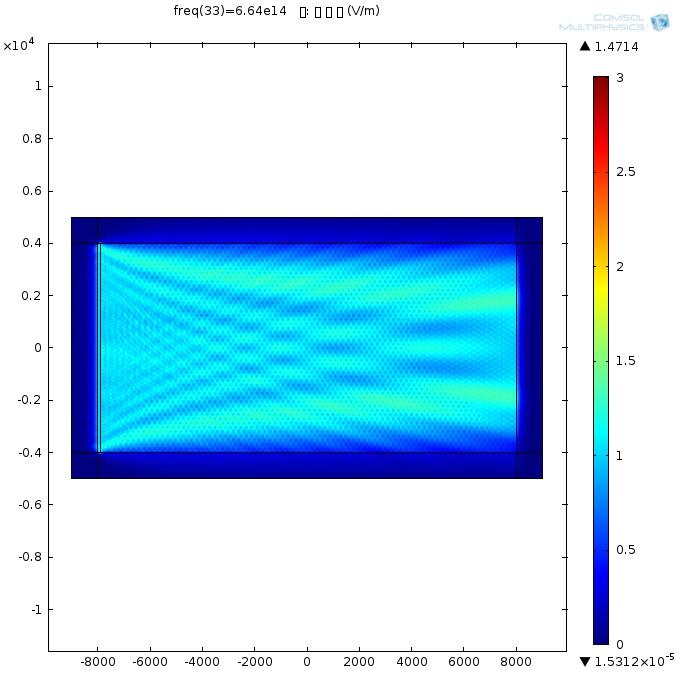

我在模拟区域（长方形）外围加了4个小长方形将模拟区域包裹起来  如图1。
选择笛卡尔坐标，其余均没改变。

左边用电场入射，然后得到的电场图有驻波条纹，感觉有明显干涉  如图2

说明有反射，请教各位如何才能没有反射？





[ Last edited by michaeldel on 2013-5-16 at 11:37 ]
回复此楼

» 收录本帖的淘帖专辑推荐

工具

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
在利思害，在害思利
1楼 2013-05-16 11:32:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

michaeldel

至尊木虫 (正式写手)
顶一下
2楼2013-05-16 20:19:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

magicmonk

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-05-17 21:05:11
模型1下面的定义，右键，选完美匹配层；具体多厚，当然越厚越好咯
赞一下 回复此楼
我们最深的恐惧不是我们能力不够，我们最深的恐惧是能力超越了极限。
3楼2013-05-16 20:34:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shenailin

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-05-17 21:05:16
你所加的包围计算区域的小方块有没有选择并设置材料，如果你的光是沿已知方向入射建议在光的出射端选择散射边界条件，其散射方向设定跟入射方向一致（当然如果出射端跟入射方向有夹角的话，要考虑在方向设置中加入该夹角）这样就可以有效避免干涉，看你的结果似乎是聚焦光束，是这样的话就必须选择PML了。
赞一下 回复此楼
4楼2013-05-17 08:51:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

michaeldel

至尊木虫 (正式写手)

火星领导
引用回帖:
4楼: Originally posted by shenailin at 2013-05-17 08:51:55
你所加的包围计算区域的小方块有没有选择并设置材料，如果你的光是沿已知方向入射建议在光的出射端选择散射边界条件，其散射方向设定跟入射方向一致（当然如果出射端跟入射方向有夹角的话，要考虑在方向设置中加入该 ...

材料指定没得问题哈

你说的散射边界条件的散射方向怎么设？

我这里用的是 “电场” 作为入射光，不应该是汇聚的，不知道为什么我也觉得像汇聚的
赞一下 回复此楼
在利思害，在害思利
5楼2013-05-17 09:47:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dai198711

铁虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-05-19 08:44:38
引用回帖:
5楼: Originally posted by michaeldel at 2013-05-17 09:47:57
材料指定没得问题哈

你说的散射边界条件的散射方向怎么设？

我这里用的是 “电场” 作为入射光，不应该是汇聚的，不知道为什么我也觉得像汇聚的...

这个是因为  平面波本质上是无限大的，你用PML截断它，在截断处有衍射
赞一下 回复此楼
6楼2013-05-18 16:32:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

michaeldel

至尊木虫 (正式写手)

火星领导
★ ★
xiegangmai: 金币+2, 鼓励分享解决经验。 2013-05-26 12:32:18
引用回帖:
6楼: Originally posted by dai198711 at 2013-05-18 16:32:31
这个是因为  平面波本质上是无限大的，你用PML截断它，在截断处有衍射...

谢谢哈  后来我也意识到是这么个问题

我自己试了下
在笛卡尔坐标系下
pml选择笛卡尔坐标系效果最好
选择通用的效果和选择散射边界条件差不多
赞一下 回复此楼
在利思害，在害思利
7楼2013-05-19 10:05:06
