[求助] 新人求助！有没有哪位大虾知道机械设计中为了防止腐蚀所做的结构改进设计？

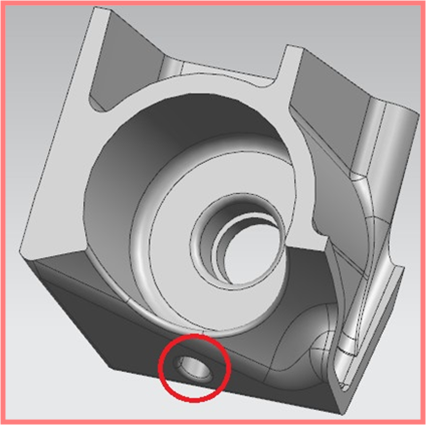

Sample Text最近在学校帮老师做的一个项目，做的是发动机支撑架的防腐或减轻腐蚀的结构设计，现在苦于无资源，所以求问大家，有没有人了解在机械零件设计或机械设计中为了排出螺栓连接的低洼处的水所做的一些设计措施，就如附图中的开一个排水孔这样的措施，在机械上还有没有其他的这样的排水设计，求助大家了！

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
时间扑面而来，我们终将释怀
1楼 2013-05-15 17:23:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张海鑫

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
液压泵中有卸荷槽，不知能不能参考卸荷槽结构进行设计。

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

zeyu0626
2楼2013-05-15 18:26:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zeyu0626

铁虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by 张海鑫 at 2013-05-15 18:26:31
液压泵中有卸荷槽，不知能不能参考卸荷槽结构进行设计。

多谢多谢，又多了一个思路，我去查查液压泵的卸荷槽是怎么设计的
赞一下 回复此楼
时间扑面而来，我们终将释怀
3楼2013-05-15 20:31:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

荐轩

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你看一下办公椅连接是用什么连接的，一般是螺栓，在螺栓拧紧之后如果不需要经常拆装，可以用一个塑料盖子把螺孔盖住。一般差不多点的办公椅上都是这么连接的；
赞一下(1人) 回复此楼
4楼2013-05-16 07:30:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zeyu0626

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by 荐轩 at 2013-05-16 07:30:17
你看一下办公椅连接是用什么连接的，一般是螺栓，在螺栓拧紧之后如果不需要经常拆装，可以用一个塑料盖子把螺孔盖住。一般差不多点的办公椅上都是这么连接的；

这也是防腐的一个措施，不过是外部隔绝的方法来防止腐蚀，有没有在结构上进行设计修改来减轻腐蚀的，比如增加通风，但是在这么小的结构里面怎么能增加通风呢？
赞一下 回复此楼
时间扑面而来，我们终将释怀
5楼2013-05-16 09:36:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

b321jk

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
防止或降低腐蚀措施：
1、加密封盖；
2、提高零件表面质量（如粗糙度要求）；
3、采用耐腐蚀材料；

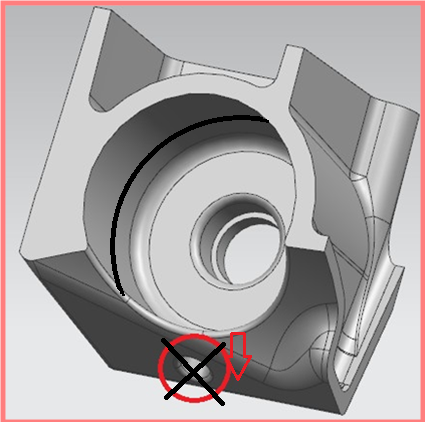

4、结构改进（下图供参考）：
说明：如果结构允许，可适当减小沉孔深度，使孔深与边缘最低处平齐，腐蚀液体就不易留存了，开排出孔使加工工艺复杂化，且削弱了零件强度。
本人才疏学浅，希望有用。

赞一下 回复此楼
6楼2013-05-16 14:56:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

b321jk

铁虫 (小有名气)

【答案】应助回帖

上图红色箭头代表腐蚀液体流出方向。
赞一下 回复此楼
7楼2013-05-16 14:57:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zeyu0626

铁虫 (初入文坛)
引用回帖:
7楼: Originally posted by b321jk at 2013-05-16 14:57:10
上图红色箭头代表腐蚀液体流出方向。

这些措施我们已经知道了，比如抬高装配平面，增加垫圈，喷涂，涂层，采wet assembly等，我想了解有没有更多的专注于结构上的排水设计的注意事项和创新做法
赞一下 回复此楼
时间扑面而来，我们终将释怀
8楼2013-05-17 14:34:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
