[求助] 低速高压氦气射流模拟

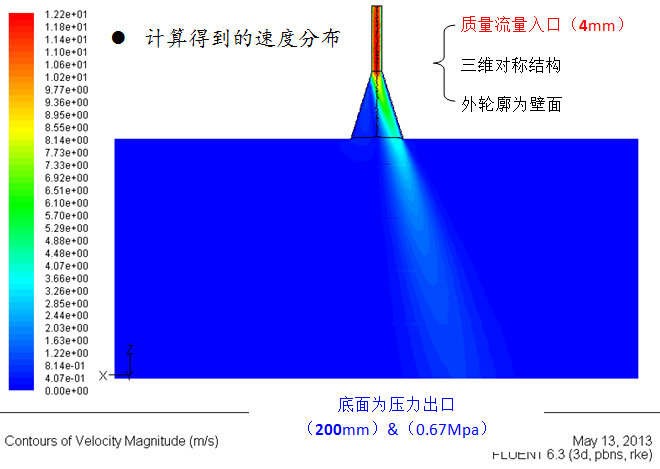

我模拟一个细管往气罐里充氦气的试验,细管直径4mm,中间一段锥形管过渡,入口流速较低,最大70m/s左右,所以影响域较小,选取的计算域也较小,主要关心,锥段下侧100mm位置的流速。
    计算采用四面体非结构网格,大约150多万;
    边界条件:入口质量流量入口(根据实际情况设置),出口压力出口;
    采用rke、s-a、层流等多种湍流模式算过,发现流动在锥段发生方向偏斜。当把网格划稀疏点后,锥段内部流动方向还是会偏斜,锥段下方会出现很乱的涡街,试验结果是气流基本垂直向下吹。
    计算中连续性方程残差很难下降,k、e等残差在开始会有波动,最后趋于稳定。
    我的问题很简单,为什么会出现这种情况啊?希望有人给解释解释。





[ Last edited by Sascki on 2013-5-22 at 17:50 ]
