小木虫论坛-学术科研互动平台 » 专业学科区 » 能源 » 新能源 » 太阳能集热器中冷介质和吸热板这样放置有什么不妥？
191/2返回列表12下一页
查看: 3577  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

bngdone

金虫 (正式写手)

[交流] 太阳能集热器中冷介质和吸热板这样放置有什么不妥？ 已有6人参与

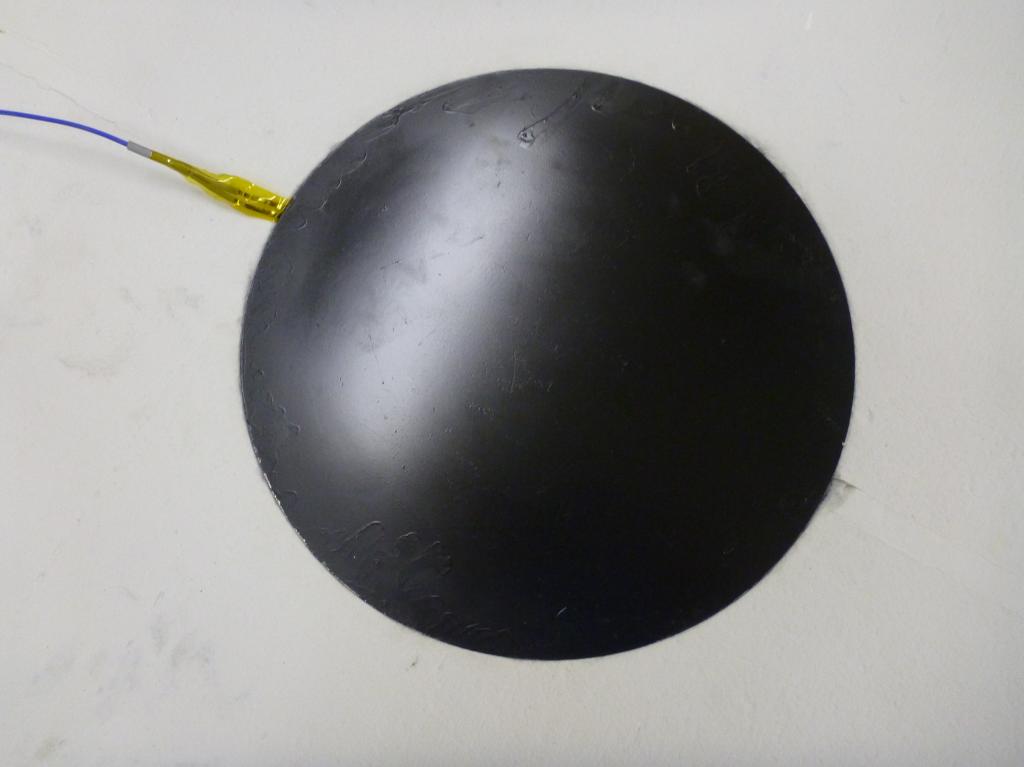

如图。

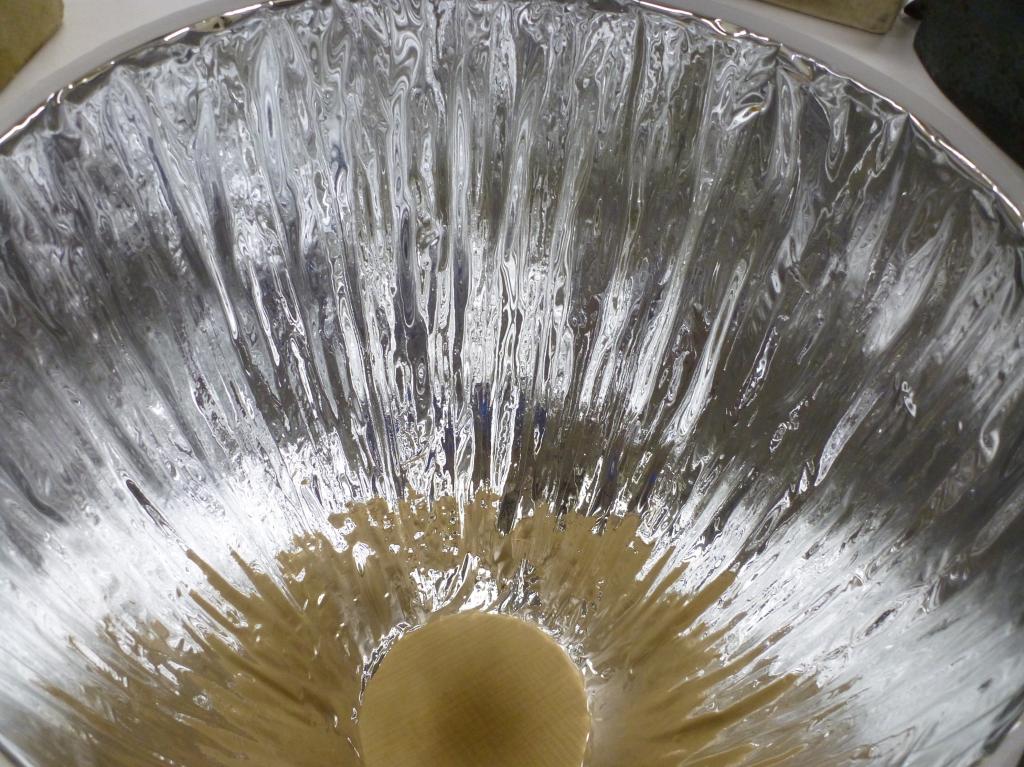

聚光器下面是吸热板，涂成黑色，板下面是冷介质，通过吸收的热加热冷介质。板在上流体在下。这样的加热方式有什么不妥？







回复此楼

» 收录本帖的淘帖专辑推荐

新能源

» 猜你喜欢
1楼 2013-05-14 23:36:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zhixian-ma

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
聚光型的集热装置试验，你的问题是集热装置中传热部件的结构设计。问题可以简化为单侧均匀热流来流下，如何通过传热部分构件的优化设计来提高得热量（提高表面温度均匀性且相同流体入口温度下降低表面温度）。你给出结构的经济性不佳，表面的热损失也没有处理，建议看一下厂家的平板型集热器，以铜管为脊、铝片为翼（铜铝焊接）、且在铝翼上涂吸收层的集热器结构早就有了，查查看。切记，一定要在前人的基础上做工作，这样可事半功倍。
赞一下(1人) 回复此楼
静，俭，悟，生，成
8楼2013-05-20 08:54:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

bngdone

金虫 (正式写手)
还有，有比铜管输送流体还好的选择吗？
赞一下 回复此楼
2楼2013-05-14 23:55:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

twoflm

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
不错，但是也不大懂，帮顶
赞一下 回复此楼
3楼2013-05-15 23:40:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjzsdu

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
不是很明白，如果想看看效果的话，可以先做个简单的小实验，测定下冷管进出口的温差。进口流量一定时，温差大的，换热量肯定好，假设你太阳能板吸收的热量是一致的。感觉你这个设计的关键部分是把集热器的热量导到冷流体里面，如果单从这个方面考虑，导热板的导热系数越高越好。个人意见，仅供参考。
赞一下 回复此楼
天空不留下我的痕迹，我却已经飞过
4楼2013-05-18 22:02:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bngdone

金虫 (正式写手)
引用回帖:
4楼: Originally posted by zjzsdu at 2013-05-18 23:02:32
不是很明白，如果想看看效果的话，可以先做个简单的小实验，测定下冷管进出口的温差。进口流量一定时，温差大的，换热量肯定好，假设你太阳能板吸收的热量是一致的。感觉你这个设计的关键部分是把集热器的热量导到冷 ...

多谢回复。

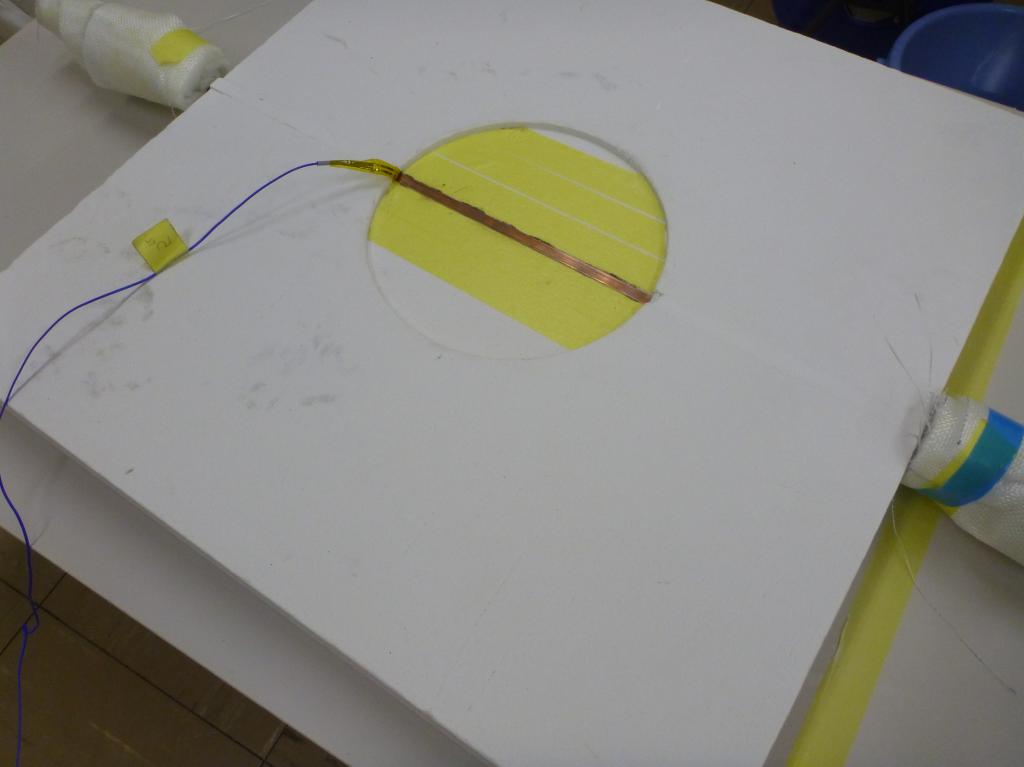

因为实验原有设备是冷管在下，黑色集热板在上。
冷管在上的话，我不知道怎么安排管道，直接铺在黑板上吗？这个集热器挺不好做的。
你说的对，目的就是吸收更多的热量。导热板是铝板，铝板导热系数很高了，下面的流管是铜管，导热也不错。就是他们之间因为有接触热阻，我想是铜管放上面好呢？还是做个内置流道的铝制集热器好呢？
赞一下 回复此楼
5楼2013-05-18 22:13:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjzsdu

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by bngdone at 2013-05-18 22:13:46
多谢回复。
因为实验原有设备是冷管在下，黑色集热板在上。
冷管在上的话，我不知道怎么安排管道，直接铺在黑板上吗？这个集热器挺不好做的。
你说的对，目的就是吸收更多的热量。导热板是铝板，铝板导热系数很 ...

不是很明白，怎么会把冷管在上？集热板不是吸收太阳能的吗，不在上面的话如何吸收？？
赞一下 回复此楼
天空不留下我的痕迹，我却已经飞过
6楼2013-05-19 09:27:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bngdone

金虫 (正式写手)
引用回帖:
6楼: Originally posted by zjzsdu at 2013-05-19 10:27:54
不是很明白，怎么会把冷管在上？集热板不是吸收太阳能的吗，不在上面的话如何吸收？？...

多谢回复。
因为有前辈说热往上方传比较好，我们这个是往下传的。他说可以想办法把热往上方传，我不知道怎么弄，因为集热板直径才18cm，很小的一块地方，不过冷水管之于集热板也很小的，管放上面不合适，我觉得下面的铝板做成内置流道的怎么样？

还有铝板表面的温度分布要不要设测温点测测高温区，让内置流道在高温区曲折，这样不是能充分吸热吗？

感觉改动就这一点点，说不过去啊？前辈知道一般研究传热方面的都怎么着手吗？
赞一下 回复此楼
7楼2013-05-19 12:39:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bngdone

金虫 (正式写手)
引用回帖:
8楼: Originally posted by zhixian-ma at 2013-05-20 09:54:24
聚光型的集热装置试验，你的问题是集热装置中传热部件的结构设计。问题可以简化为单侧均匀热流来流下，如何通过传热部分构件的优化设计来提高得热量（提高表面温度均匀性且相同流体入口温度下降低表面温度）。你给出 ...

多谢回复。

我现在有个想法，把原先单纯的光热转换变成光热光电转换，在集热板上放置透明的太阳能电池板，其产生高品位电能，未被电池板吸收的太阳光再被下面的集热板吸收，其热量传给内部流道中的冷水。

前辈，很抱歉，我没能理解您第一个括号中的内容，表面温度说的是集热板表面的温度吗？理论情况下，热传导效果好的话，可以看做表面温度均匀，实际肯定不均匀。还有就是降低表面温度，这个指的是？也是集热板吗？

还有请问热损失的处理方式一般有哪些？我把管板式的管在下板在上，换成内置式的，下表面之间的热损失这算是处理了吗？

您说的平板型集热器，能否发给链接图片啥的，我没见过这种，想象不出来，非常抱歉。多谢前辈，我会再好好考虑的。
赞一下 回复此楼
9楼2013-05-20 13:05:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhixian-ma

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
9楼: Originally posted by bngdone at 2013-05-20 13:05:22
多谢回复。

我现在有个想法，把原先单纯的光热转换变成光热光电转换，在集热板上放置透明的太阳能电池板，其产生高品位电能，未被电池板吸收的太阳光再被下面的集热板吸收，其热量传给内部流道中的冷水。

前 ...

http://wenku.baidu.com/view/1f2b5f7401f69e3143329437.html
http://cbee.cn/taiyangnengjireban/g45741.html
      做之前一定要充分了解这个东西到底发展的怎么样了，如果是做硕士论文，到期刊网上查“光电光热”实验相关文章与专利等，了解清楚国内的现状如何；如果做博士，那需要进一步了解清楚国际前沿及发展脉络。
     此外，前面括弧里的表面均指集热面，你理解的没有问题。
     做热损处理前，首先要通过热阻网路的分析弄清楚主要矛盾在哪里，然后针对主要矛盾提出相应的处理方法，也就是基于理论指导来进行热损处理；不能想到哪做到哪，基于理论指导的实验探索是必要的，不要让多年来在理论知识学习上的努力付之东流，切记。
赞一下 回复此楼
静，俭，悟，生，成
10楼2013-05-20 13:34:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
