[求助] Gambit大管套小管的问题

菜鸟求助

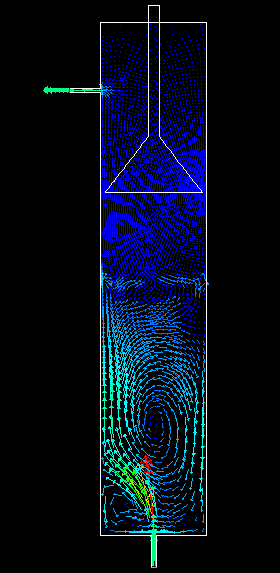

如图，圆柱体内放了一个漏斗，我在Gambit中直接就把它们设成不单独的二维面，然后进行计算，结果漏斗对流体完全不产生影响，我后来把它漏斗上所有的面都设成Wall也是这样，请问是在Gambit中要进行什么操作吗？急，谢谢


[ Last edited by l14766 on 2013-5-14 at 17:16 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-14 10:52:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l14766

木虫 (正式写手)
急求助
回复此楼
2楼2013-05-14 17:16:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wen.kan

银虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-05-17 21:17:54
l14766: 金币+1, ★有帮助 2013-08-12 19:17:57
gambit里面布尔操作，大减小

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
3楼2013-05-15 17:57:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l14766

木虫 (正式写手)
引用回帖:
3楼: Originally posted by wen.kan at 2013-05-15 17:57:12
gambit里面布尔操作，大减小

呃。。。小管是在大管里面的，减了就没有了。。。
赞一下 回复此楼
4楼2013-05-15 19:40:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hfkcumt

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
l14766: 金币+5, ★★★很有帮助 2013-05-15 22:07:03
1592203609: 金币+2, 谢谢参与交流 2013-05-17 21:06:11
做两部分处理，比如两个面或者是两个体，漏斗壁和另一个体接触的部分设置成wall，漏斗开口和另一部分对应的进行面合并或者线合并，或者不合并而分别设置为interface，在fluent里合并。
赞一下 回复此楼
5楼2013-05-15 21:48:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l14766

木虫 (正式写手)
引用回帖:
5楼: Originally posted by hfkcumt at 2013-05-15 21:48:13
做两部分处理，比如两个面或者是两个体，漏斗壁和另一个体接触的部分设置成wall，漏斗开口和另一部分对应的进行面合并或者线合并，或者不合并而分别设置为interface，在fluent里合并。

不是很明白

我进行了split操作，然后把漏斗开口的面与另一个体对应的进行了合并，其他的重合的面就没有处理了（直接都设成Wall），这样会对计算产生影响吗
赞一下 回复此楼
6楼2013-05-15 22:06:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zengsheq

禁虫 (小有名气)
★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-05-17 21:18:03
本帖内容被屏蔽
7楼2013-05-16 10:44:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hfkcumt

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
l14766: 金币+15, ★★★很有帮助, 谢谢 2013-05-16 21:30:47
xiegangmai: 金币+1, 鼓励讨论交流！ 2013-05-17 21:18:08
l14766: 金币+3, ★有帮助 2013-08-12 19:18:17
引用回帖:
6楼: Originally posted by l14766 at 2013-05-15 22:06:48
不是很明白

我进行了split操作，然后把漏斗开口的面与另一个体对应的进行了合并，其他的重合的面就没有处理了（直接都设成Wall），这样会对计算产生影响吗...

凭我的经验看，进行面合并之后把漏斗壁之类确定不流通的面定义为wall，其他合并的面可以不用管，我做过的都是可以通过流体的，应该不影响计算。
赞一下 回复此楼
8楼2013-05-16 18:41:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)
★ ★ ★
感谢参与，应助指数 +1
l14766: 金币+2, ★有帮助 2013-05-16 23:36:05
xiegangmai: 金币+1, 谢谢参与！ 2013-05-17 21:18:16
本帖仅楼主可见
赞一下
9楼2013-05-16 23:23:25
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

l14766

木虫 (正式写手)
引用回帖:
9楼: Originally posted by 紫衣016 at 2013-05-16 23:23:25
这个问题的原因是：gambit在输出网格文件的时候，会自动将内部边界设置为连续，也就是说，你的漏斗有没有都一样。具体怎么处理，还不知道

我试过用漏斗split可行
赞一下 回复此楼
10楼2013-05-16 23:35:47
