[求助] 求解图！

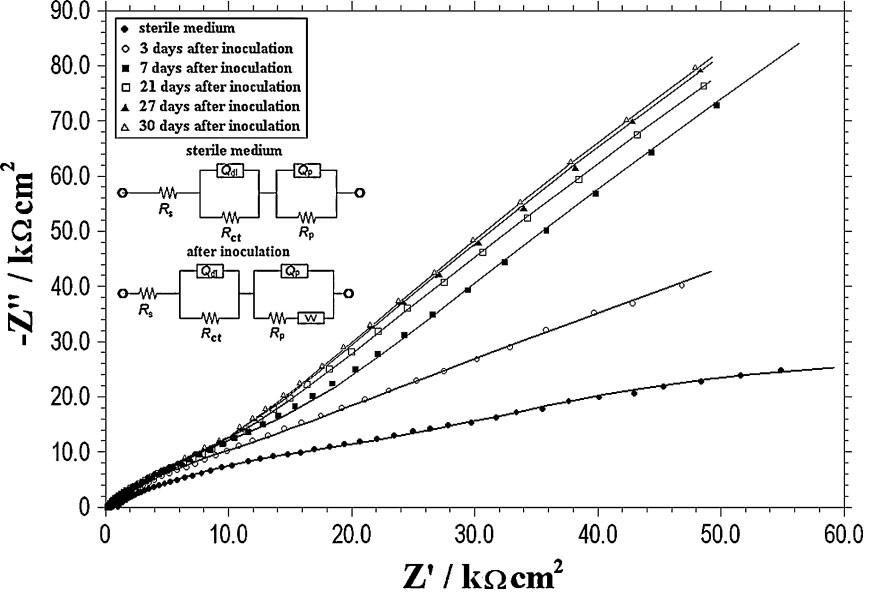

The EIS and equivalent circuits of low-alloy steel in sterile and D. caledoniensis inoculated medium
以上是图注，请问从这张图里能除了看出斜率不同，还能看出与拟合好的电路图有什么关系吗？还能看出别的吗？这图有啥问题不？


[ Last edited by yanbb on 2013-5-13 at 06:38 ]
回复此楼

» 猜你喜欢
1楼 2013-05-13 06:36:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

littledog123

捐助贵宾 (文坛精英)
祝成功
回复此楼
为了梦想，努力奋斗。
2楼2013-05-13 06:40:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corrtest

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
yanbb: 金币+1, ★有帮助 2013-05-13 09:47:01
高频区需要放大点才能看出，或者把bode图贴出来，交流阻抗横坐标与纵坐标的最大刻度应该一样。上面三个30、27、21、7的数据比较起来对应的是第二个模拟电路图。
赞一下 回复此楼
3楼2013-05-13 08:52:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanbb

金虫 (小有名气)
引用回帖:
3楼: Originally posted by corrtest at 2013-05-13 08:52:32
高频区需要放大点才能看出，或者把bode图贴出来，交流阻抗横坐标与纵坐标的最大刻度应该一样。上面三个30、27、21、7的数据比较起来对应的是第二个模拟电路图。

这是文献上的原图 老板问从图上能得出什么.....个人觉得除了斜率不同也没什么特别的了 当时也跟他说过模拟电路第二个图对应哪几个 但好像并不是他想要的答案 所以我就郁闷了 各位大什么 求解啊
赞一下 回复此楼
4楼2013-05-13 09:52:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corrtest

木虫 (著名写手)
引用回帖:
4楼: Originally posted by yanbb at 2013-05-13 09:52:08
这是文献上的原图 老板问从图上能得出什么.....个人觉得除了斜率不同也没什么特别的了 当时也跟他说过模拟电路第二个图对应哪几个 但好像并不是他想要的答案 所以我就郁闷了 各位大什么 求解啊...

结合实际体系，比如对该改反应体系的了解，除了这张图，把文献仔细看几遍，交流阻抗一般是做机理研究的。可能是希望你能从电极动力学的方向做出解释
赞一下 回复此楼
5楼2013-05-13 10:16:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanbb

金虫 (小有名气)
引用回帖:
5楼: Originally posted by corrtest at 2013-05-13 10:16:29
结合实际体系，比如对该改反应体系的了解，除了这张图，把文献仔细看几遍，交流阻抗一般是做机理研究的。可能是希望你能从电极动力学的方向做出解释...

文献里写的挺详细的 给了表格 每个组件的具体值 但老板非问光从图上能看出什么 所以我就郁闷了
赞一下 回复此楼
6楼2013-05-13 10:21:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maolegemi

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个老板也太不靠谱了...
赞一下 回复此楼
7楼2013-05-13 12:37:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maolegemi

铁杆木虫 (正式写手)

【答案】应助回帖

★
yanbb: 金币+1, ★有帮助 2013-05-13 12:42:29
那个sterile medium的溶液阻抗很大，其他相对较小？
赞一下 回复此楼
8楼2013-05-13 12:41:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
