应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » 高合金钢 淬火处理后冲击断口形貌
61/1返回列表
查看: 938  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

云未散

新虫 (初入文坛)

[求助] 高合金钢 淬火处理后冲击断口形貌

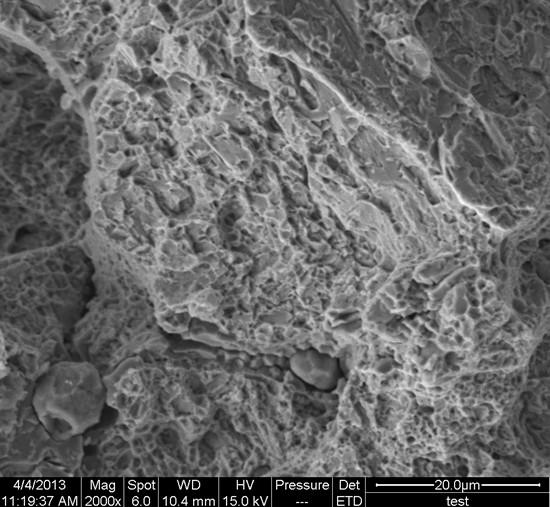

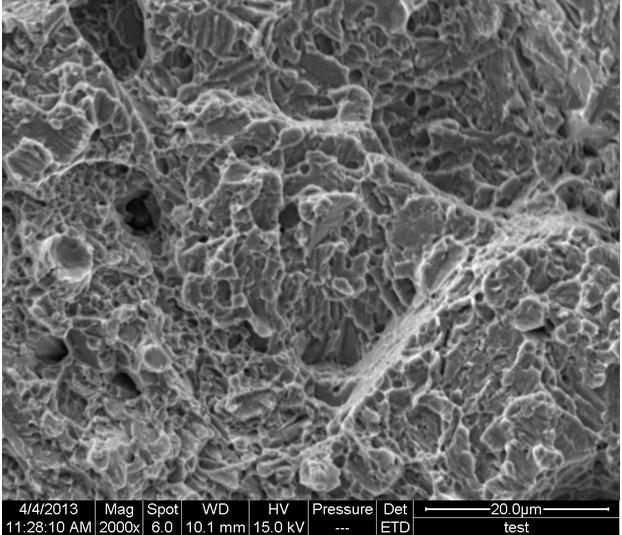

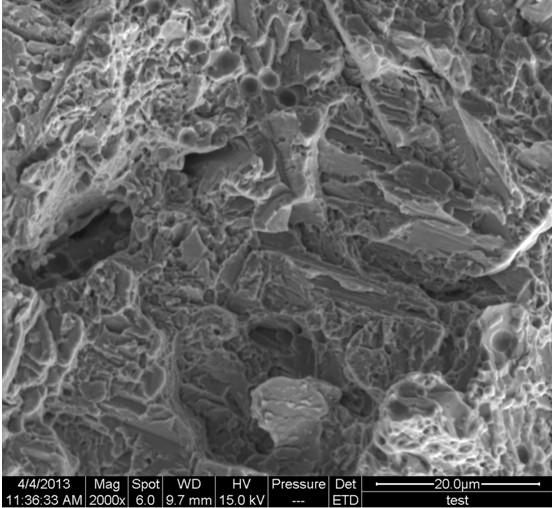

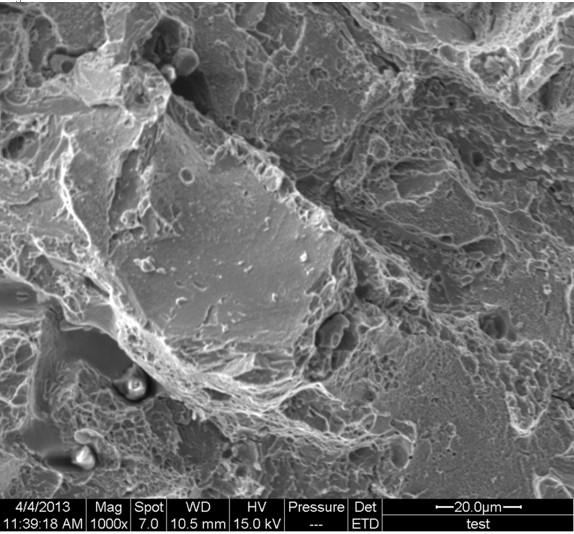

属于高合金钢，经过球化退火后，一系列淬火温度的冲击试验，自己有点辨别不清属于什么断裂，都有哪些特征，第一个温度为1020度，第二个为1080，第三个为1120度，第四个为1160度淬火，谢谢！










回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-10 21:26:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
个人认为：第二个状态断口形貌，韧窝比较多且细小均匀，韧性较好！
赞一下 回复此楼
泥鳅——也是鱼！！！
2楼2013-05-11 08:02:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liangxin115

铁虫 (初入文坛)
个人认为是微孔聚集型断裂，因为韧窝比较明晰，再说是高合金钢，里面的合金元素较多，容易产生第二相质点。就知道这些了。
赞一下 回复此楼
3楼2013-05-12 12:36:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leeyl

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
建议先吧具体的成分和冲击值贴出来，端口毕竟属于微观的，有以偏概全的嫌疑，先看冲击功，再研究断口。
赞一下 回复此楼
道法自然
4楼2013-05-12 17:27:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

snowffee

铜虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
个人认为 第二相粒子较多，尺寸也可能较大，脆断不明显，有局部韧窝状特征，应该是一定程度的韧性断裂
赞一下 回复此楼
5楼2013-05-12 20:14:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qqwang

铁虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
前面两个温度都可以，后面的端口呈脆性断裂。如果不是，说明你排的扫描电镜的位置没有对应。
赞一下 回复此楼
6楼2013-05-13 12:24:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 云未散 的主题更新
61/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
