应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 锻造的Fe合金，怎么晶粒会有1mm大小，不能理解
北京石油化工学院2026年研究生招生接收调剂公告
111/2返回列表12下一页
查看: 1152  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

寻觅忘情水

铁杆木虫 (正式写手)

[求助] 锻造的Fe合金，怎么晶粒会有1mm大小，不能理解

求虫友解惑，为什么？材料为Fe-Cr合金。

[ 发自手机版 http://muchong.com/3g ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2013-05-07 00:10:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主
希望LZ最好能上照片看看……这么粗的晶粒！
赞一下 回复此楼
泥鳅——也是鱼！！！
2楼2013-05-07 08:01:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

寻觅忘情水

铁杆木虫 (正式写手)
好，回去上照片。

[ 发自手机版 http://muchong.com/3g ]
回复此楼
3楼2013-05-07 16:30:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

寻觅忘情水

铁杆木虫 (正式写手)
引用回帖:
2楼: Originally posted by qlf_126 at 2013-05-07 08:01:24
希望LZ最好能上照片看看……这么粗的晶粒！

麻烦你看看哈，见楼下
赞一下 回复此楼
4楼2013-05-07 18:41:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

寻觅忘情水

铁杆木虫 (正式写手)

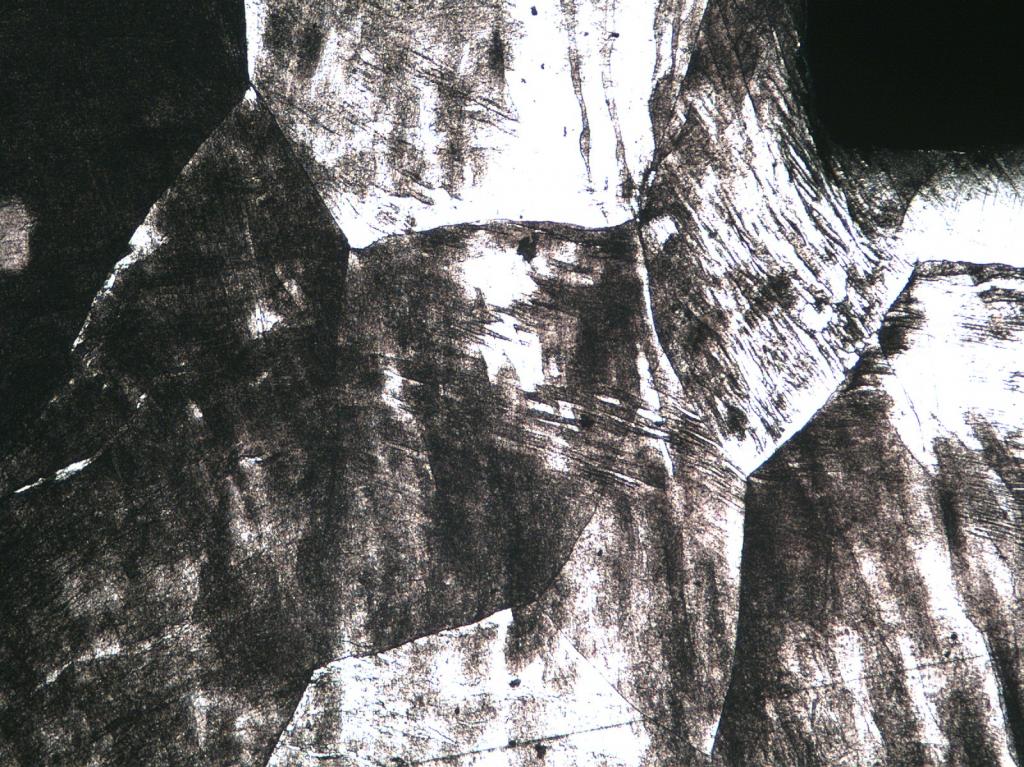

放大40倍就如此大了，怪，这是锻造的。

赞一下 回复此楼
5楼2013-05-07 18:44:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hailong471

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
寻觅忘情水: 金币+1 2013-05-11 14:20:44
这么大一块，不像是晶粒。有条件的话热处理后看看有没有变化。
赞一下 回复此楼
铜合金
6楼2013-05-07 22:30:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

寻觅忘情水

铁杆木虫 (正式写手)
引用回帖:
6楼: Originally posted by hailong471 at 2013-05-07 22:30:57
这么大一块，不像是晶粒。有条件的话热处理后看看有没有变化。

热处理后有再结晶现象，晶粒变小，但相对普通钢也很大。
赞一下 回复此楼
7楼2013-05-08 00:06:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stent

金虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
寻觅忘情水: 金币+1 2013-05-11 14:21:10
多少度锻的？是不是锻造温度太高了？我们曾经做过其他材料的挤压，温度稍微高个50度，晶粒就长的很大。不过1mm确实夸张了。。。
赞一下 回复此楼
8楼2013-05-08 07:07:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

single7194

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
寻觅忘情水: 金币+3, ★★★很有帮助 2013-05-11 14:21:20
如楼上，锻造温度太高，晶粒异常长大明显，会得到粗晶；锻造过程的压下量小，没有达到再结晶的临界应变，晶粒只变形不会再结晶，粗大晶粒被保存下来。
从你的照片看，我看不出明显的锻造痕迹，晶界的角度都没有发生明显的变化，也没有挛晶出现，请问锻造时是不是不均匀或者锻造比比较小？还或者锻造后有高温条件的保温？
赞一下 回复此楼
炼金术士
9楼2013-05-09 15:46:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

寻觅忘情水

铁杆木虫 (正式写手)
引用回帖:
9楼: Originally posted by single7194 at 2013-05-09 15:46:50
如楼上，锻造温度太高，晶粒异常长大明显，会得到粗晶；锻造过程的压下量小，没有达到再结晶的临界应变，晶粒只变形不会再结晶，粗大晶粒被保存下来。
从你的照片看，我看不出明显的锻造痕迹，晶界的角度都没有发生 ...

谢谢了，这是别人锻好了，我们直接用的。现在只有看金相得出点锻造时的信息。
赞一下 回复此楼
10楼2013-05-09 21:12:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 寻觅忘情水 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 一志愿武汉理工，总分321，英一数二，求老师收留。 +4 nnnnnnn5 2026-03-25 4/200 2026-03-27 01:04 by fmesaito
[考研] 316求调剂 +4 江辞666 2026-03-26 4/200 2026-03-27 00:33 by wxiongid
[考研] 336材料求调剂 +7 陈滢莹 2026-03-26 9/450 2026-03-27 00:20 by wxiongid
[考研] 一志愿华理，数一英一285求A区调剂 +8 AZMK 2026-03-25 10/500 2026-03-26 22:37 by 学员8dgXkO
[考研] 327求调剂 +7 prayer13 2026-03-23 7/350 2026-03-26 20:48 by 不吃魚的貓
[考研] 生物学学硕，一志愿湖南大学，初试成绩338 +4 YYYYYNNNNN 2026-03-26 4/200 2026-03-26 19:00 by macy2011
[考研] 考研调剂 +8 小蜡新笔 2026-03-26 8/400 2026-03-26 16:18 by dick_runner
[考研] 一志愿北京化工大学材料与化工（085600）296求调剂 +9 稻妻小编 2026-03-26 9/450 2026-03-26 16:16 by 不吃魚的貓
[考研] 北科281学硕材料求调剂 +17 tcxiaoxx 2026-03-20 19/950 2026-03-26 16:04 by 不吃魚的貓
[考研] 297求调剂 +6 田洪有 2026-03-26 6/300 2026-03-26 15:55 by 不吃魚的貓
[考研] 081700 调剂 267分 +11 迷人的哈哈 2026-03-23 11/550 2026-03-26 15:41 by zzll406
[考研] 281求调剂 +6 Koxui 2026-03-24 7/350 2026-03-26 15:37 by 无际的草原
[考研] 一志愿南航 335分 | 0856材料化工 | GPA 4.07 | 有科研经历 +6 cccchenso 2026-03-23 6/300 2026-03-25 22:25 by 544594351
[考研] 材料求调剂 +4 .m.. 2026-03-25 4/200 2026-03-25 21:30 by peike
[考研] 机械学硕总分317求调剂！！！！ +4 Acaciad 2026-03-25 4/200 2026-03-25 19:59 by hanserlol
[考研] 359求调剂 +3 王了个楠 2026-03-25 3/150 2026-03-25 12:50 by Dyhoer
[考研] 一志愿国科过程所081700，274求调剂 +3 三水研0水立方 2026-03-23 3/150 2026-03-23 23:11 by MajorWen
[考研] 291求调剂 +5 孅華 2026-03-22 5/250 2026-03-23 09:20 by haoshis
[考研] 315分，诚求调剂，材料与化工085600 +3 13756423260 2026-03-22 3/150 2026-03-22 20:11 by edmund7
[考研] 一志愿西安交通大学 学硕 354求调剂211或者双一流 +3 我想要读研究生 2026-03-20 3/150 2026-03-20 20:13 by JourneyLucky
信息提示
关闭
请填处理意见
关闭
