[求助] 再次HYSYS求助

在一个hysys流程中，怎么画出流程的P-H图啊（压力-焓）。谢谢了。

回复此楼

» 猜你喜欢

论文终于录用啦！满足毕业条件了已经有28人回复
假如你的研究生提出不合理要求已经有4人回复
所感已经有3人回复
要不要辞职读博？已经有7人回复
不自信的我已经有11人回复
北核录用已经有3人回复
实验室接单子已经有3人回复
磺酰氟产物，毕不了业了！已经有8人回复
求助:我三月中下旬出站，青基依托单位怎么办？已经有10人回复
26申博（荧光探针方向，有机合成）已经有4人回复

» 本主题相关价值贴推荐，对您同样有帮助:

液化天然气 hysys 求助已经有24人回复
赴英申请ACADEMIC VISITOR签证竟被拒签！求助关于再次申请！！已经有15人回复
再次求助分析XPS 已经有12人回复
再次求助，关于锂电实验室设备已经有9人回复
求：hysys2004中文用户手册，有效链接也可以已经有3人回复
缩合反应再次求助！已经有6人回复
求助：文章再次修改（小修）， List of change和给编辑审稿人的信没有改已经有6人回复
【求助】公派2年回国后能否再次出国已经有14人回复
【求助】再次明确咨询：“承担或参与科研项目排名及职责”到底怎么填写？？已经有8人回复
【求助完结】再次求助 j2 160表填写问题已经有5人回复
【求助】求助腰椎间盘突出并发脑脊液漏愈合后3个月又再次出现脑脊液漏已经有34人回复
【求助完结】请问DS2019表延期后持J2签证再次探亲是否还要重新签证? 已经有3人回复
再次求助：食品比较好发的中文核心有哪些已经有6人回复
【求助】help！！！！再次发帖询问，请大家帮忙一下，关于硕博连读第三年可否公派攻博已经有13人回复
【讨论】寻求使用“Aspen plus”、“Aspen Hysys”或“Matlab”模拟膜分离过程的朋友. 已经有20人回复
【求助】HYSYS在膜分离过程模拟中的应用已经有10人回复
【求助】再次关于Mathematica画图颜色问题（急用）已经有3人回复
【求助】这里有没有关于hysys的教程呀【已完成】已经有5人回复

1楼 2013-05-06 11:16:54

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

回帖置顶 ( 共有1个 )

roger.teng

金虫 (小有名气)

应助: 4 (幼儿园)
金币: 855.1
帖子: 145
在线: 78.9小时
虫号: 684300
注册: 2008-12-29
性别: GG
专业: 传热传质学

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Punker41: 金币+1, 感谢交流，欢迎常来 2013-05-08 08:50:29
Punker41: 回帖置顶 2013-05-08 08:50:31
zzt123: 金币+10, ★有帮助, 谢谢你了。 2013-05-09 09:52:06

1) 双击stream
2) 点击attachments
3) 点击create
4) 选 envelope utility
5) 双击envelope utility
6) 点performance
7) 选P-H

赞一下

回复此楼

2楼2013-05-07 12:58:38

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

普通回帖

zzt123

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 92.3
散金: 50
帖子: 32
在线: 14.9小时
虫号: 1632768
注册: 2012-02-21
专业: 化石能源储存与输送

引用回帖:

2楼: Originally posted by roger.teng at 2013-05-07 12:58:38
1) 双击stream
2) 点击attachments
3) 点击create
4) 选 envelope utility
5) 双击envelope utility
6) 点performance
7) 选P-H

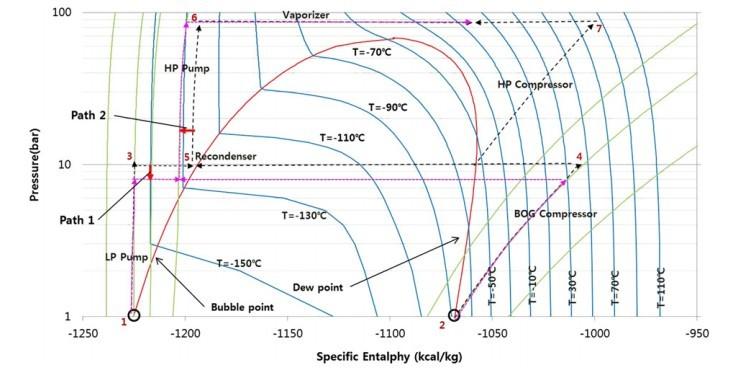

谢谢你的回复，我也这样弄过的，但是，我想画出不止3条等温线的，还有我想在P-H图上画等墒线（见附图）。HYSYS能做到吗？怎么画，谢谢你了。


赞一下

回复此楼

3楼2013-05-09 09:51:20
