[求助] 求高手指点：simulink中scope的横坐标轴设置，在线等

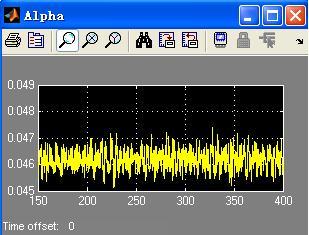

最近做了个简单的simulink仿真，遇到一个示波器（scope）横坐标设置的问题。在simulink参数设置窗口中，给出了y轴的设置；但x轴的设置怎么弄呢。我的仿真时间是0~400s，但是每次仿真完，显示的总是150~400s的仿真结果，另外的0~150s呢，被电脑吃了吗？如下图。求高手指点，在线等，感激不尽。

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-05 23:07:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

812745238

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
manners: 金币+5, ★★★★★最佳答案 2013-05-06 14:53:16
xiegangmai: 金币+2, 谢谢参与！ 2013-05-07 00:10:44
在参数设置里面（第二个按钮），有一个选项卡可以设置保存数据个数，你把5000前面的对号去掉，横坐标的问题就可以解决了。希望能帮到你。
赞一下 回复此楼
不在等待
2楼2013-05-06 09:53:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

allen_baobao

至尊木虫 (职业作家)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-05-07 00:10:51
示波器左上角第二个，关掉保存数据点数。
赞一下 回复此楼
Controlisahiddentechnology.——K.J.Astrom
3楼2013-05-06 15:47:52
