[求助] 自己设计的农村自建房草图，再跪求指点

       大家好，感谢大家关注我的帖子！

     自家建房子（准确说是房屋扩建），我根据我们家的需求，大致设计了一个草图（应当说是示意图吧）。我是化工专业的，对建筑不懂，所以把示意图拿出来请各位大师们提些建议……感激大家！

（关于我家自建房的设计草图之前有求大家指点过（原帖http://muchong.com/bbs/viewthread.php?tid=5815570&fpage=1），大家给了挺多很好的建议，这个草图是考虑大家的给的已经重新设计的）


先说背景：
（1）建房地点：江西省中部某农村，没有地震，距离九江160公里，在06年九江地震时有点震感，但不强烈。

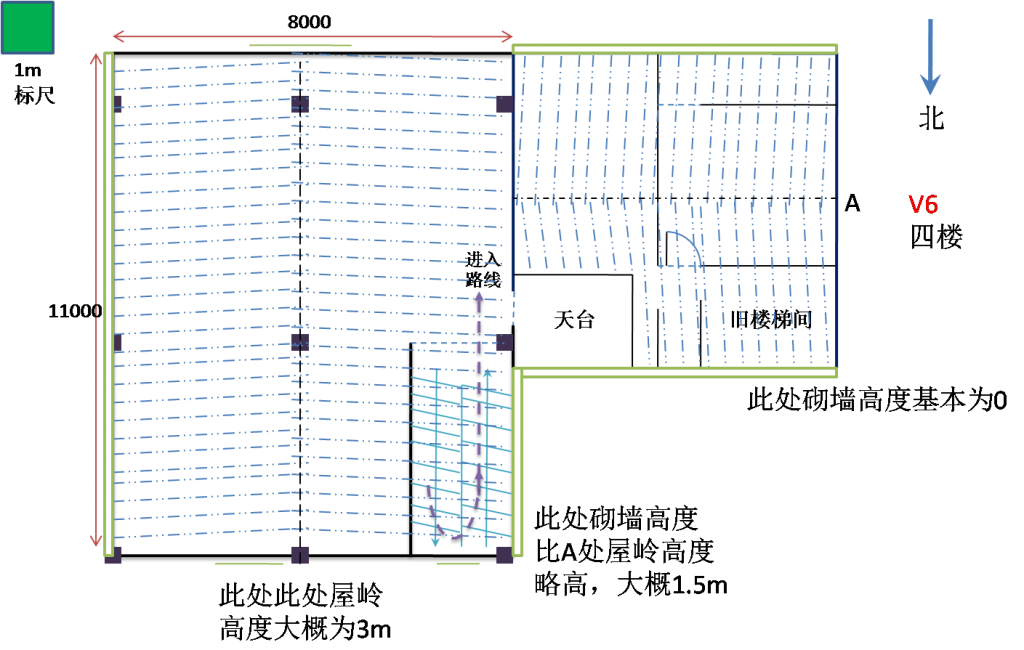

（2）该案例为原房屋扩建，原房屋是7mX7m（其一楼平面示意图见图1），现打算扩建8mX10m的面积，使二楼与原建筑连通，增加可用空间。
（3）需要特别说明的是，原建筑左边，也就是新建筑的位置有一池塘（水深1m，水面距离建筑地面垂直距离1.5m）。为节省钱，我们打算不用土填埋池塘，新建筑物直接建在池塘上，在池塘中打水泥柱子。
（4）共建4层：一楼主要为堂厅，储物间和卫生间，厨房在后院有单独的建筑（30平，两层）；二楼为一厅两卧室，一书房，两卫，并与旧建筑连通（旧建筑物有一卧一小厅，现打算把其整成两间卧室）；三楼与二楼一样，暂时不用，不装修；四楼为斜坡屋顶，盖陶瓷瓦，最低处1.5m高，（旧建筑最高处1.5m高，最低处差不多挨着楼面）。


想请教大家的是：

1、由于建筑物2/3在池塘中，建房时地基的柱子需要多少？我的图中所示的9根够吗？楼面的梁需要多少，应当设计在哪些位置？柱子和梁分别要多大的？这些太关键了，谁都怕建完之后没多久楼面就开裂。

2、有些地方二楼有墙体，但一楼对应地方没有墙，如二楼卫生间的很多墙在一楼都没有对应的墙支撑，在这些地方是否需要翻樑（水泥樑）？基于这一点考虑，二楼很多地方我都是用壁柜代替墙。

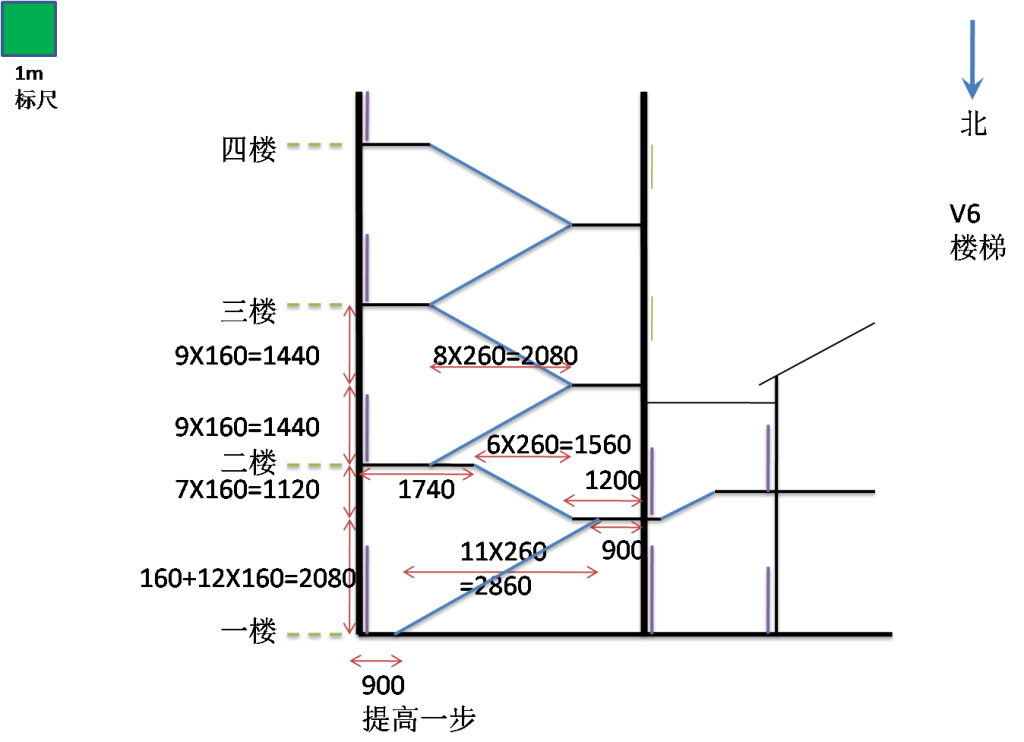

3、楼梯设计真是一个很麻烦的事情，呵呵，一般的楼梯需要多少长度？一楼从楼梯下面进入到卫生间和储物间时，不知那个地方楼梯的高度是否够过人。这真是一件麻烦事。

4、因为要考虑墙所占的面积，图中的很多尺寸都不太精确，仅供参考。客厅卧室等应设计多大也没什么经验，所以想请大家看看每个房间的尺寸设计是否合理，比如说卧室是否会太小等等，请提建议。

5、如果您时间允许的话，能否帮我画一下建造时需要用到的一些图，如平面图，结构图和轴测图等。也可以发到我的邮箱：zxl.3@qq.com


   感激不尽！！！！
