[求助] 关于结晶器钢液凝固的数值模拟 已有2人参与

我做结晶器钢液凝固的数值模拟，有一问题百思不得其解。采用非稳态计算，各参数均已设置好，凝固/熔化模型打开，随着计算的进行凝固坯壳逐渐形成。正常的情况应该是沿结晶器壁从上到下（除坯壳受钢液射流冲击外）坯壳逐渐由薄变厚才对，但我计算的结果是结晶器上部从液面开始坯壳就已经很厚了，我知道这肯定是不对的，后来经讨论后觉得可能是因为壁面的拉速没加上的问题，于是将壁面设为移动壁面，并给定相应的速度，计算一定时间后还是那样，问题还是没有解决，实在不知是哪里设置的不对，还请各位大侠给以帮助？

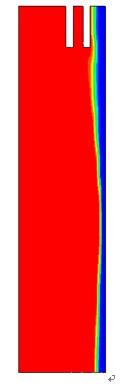

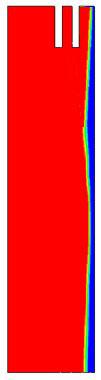

以下我将相关图片和fluent计算文件以附件的形式上传到此，图1是希望得到的结果，图2是目前的计算结果，还有计算文件可以供给位参考，请多指教！



回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 0.8-9000.cas
    • 2013-05-02 17:20:09, 5.77 M
  • 附件 2 : 0.8-check.zip
    • 2013-05-02 17:21:24, 7.16 M

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
walkalong
1楼 2013-05-02 17:43:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwj0502

至尊木虫 (知名作家)
★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-05-03 23:38:30
虽然不懂数模，从实践角度，我想问问你为什么不是钢坯在移动而是结晶器壁呢？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
2楼2013-05-03 03:27:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

钢笔

铁杆木虫 (小有名气)

小熊
引用回帖:
2楼: Originally posted by nwj0502 at 2013-05-03 03:27:27
虽然不懂数模，从实践角度，我想问问你为什么不是钢坯在移动而是结晶器壁呢？

严格地说模型里根本就没有结晶器壁，结晶器的冷却作用也只是通过对和结晶器接触的壁面设置边界条件来实现，所以根本不存在结晶器壁在移动的说法。上面所说的给壁面加拉速指的是铸坯壁面，也就是给坯子外加拉速，而不是结晶器壁
赞一下 回复此楼
walkalong
3楼2013-05-03 09:43:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liwanming

铁虫 (小有名气)

【答案】应助回帖

★
1592203609: 金币+1, 谢谢回帖 2013-06-24 17:36:05
在Fluent的数值模拟help里面有一个连铸过程结晶器内钢水凝固的模型，和你的物理过程一样的，你去看看它怎么设置的就清楚了。
你这个模型要用到动网格和凝固和熔化模型的
赞一下 回复此楼
择高处立，就平地坐，向宽处行；发上等财，结中等缘，享下等福。
4楼2013-06-24 15:31:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huang_gray

铜虫 (小有名气)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-06-25 22:53:39
拉坯速度并不是在壁面处添加的，是在初始化后通过patch，自己输入一个数值，添加到需要进行拉坯的fluid区域的。
赞一下 回复此楼
5楼2013-06-24 22:39:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rinuan

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by liwanming at 2013-06-24 15:31:14
在Fluent的数值模拟help里面有一个连铸过程结晶器内钢水凝固的模型，和你的物理过程一样的，你去看看它怎么设置的就清楚了。
你这个模型要用到动网格和凝固和熔化模型的

你好 请问你所说的那个例子具体在哪里能找到啊 我这里的FLUENT  help 里面没有这个例子呢 谢谢啦
赞一下 回复此楼
6楼2013-11-19 15:51:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

newzela007

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by huang_gray at 2013-06-24 22:39:16
拉坯速度并不是在壁面处添加的，是在初始化后通过patch，自己输入一个数值，添加到需要进行拉坯的fluid区域的。

你好，我就是这样处理的，但一直不收敛，能不能帮我看看。
赞一下 回复此楼
7楼2013-12-17 15:14:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mumu_914

木虫 (小有名气)
请问你问题解决了吗？
赞一下 回复此楼
Look！Ifyouhad，oneshotoroneopportunitytoseizeeverythingyoueverwantedinonemoment，wouldyoucaptureitorjustletitslip？
8楼2014-04-22 13:43:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imutlxl

新虫 (初入文坛)
我知道这个是怎么回事。您现在还需要答案吗？
赞一下 回复此楼
9楼2016-11-09 15:00:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

某k的小崽

金虫 (小有名气)
引用回帖:
9楼: Originally posted by imutlxl at 2016-11-09 15:00:13
我知道这个是怎么回事。您现在还需要答案吗？

请问你有做fluent流热固耦合的数值模拟吗
赞一下 回复此楼
10楼2016-11-23 15:08:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
