[求助] 阻抗谱的解析

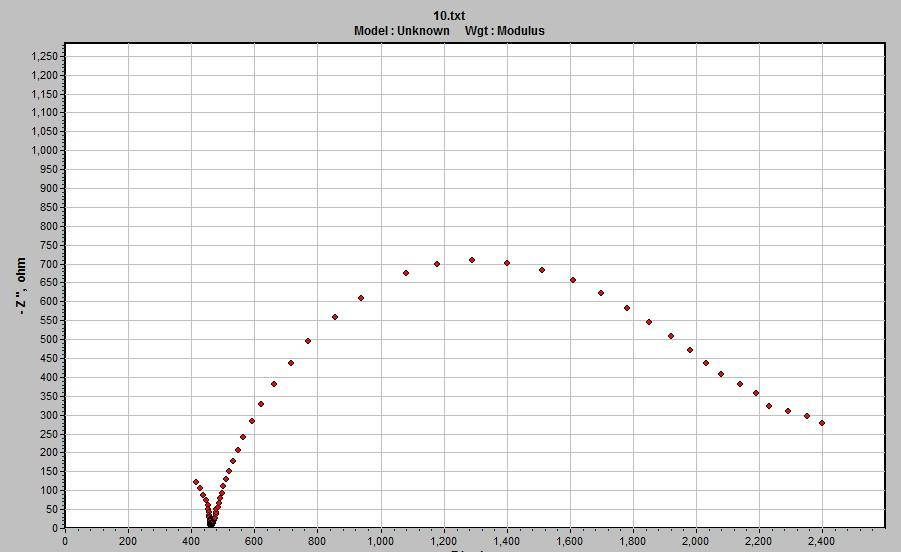

这个阻抗图有点怪异，按照实验原理来讲应该可以看出涂层中有孔的存在，但是图中看不出这个信息，是不是低频设置的高了




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-02 16:03:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
adsszw: 金币+1 2013-05-06 07:42:14
阻抗谱算正常，不过，根据样品的情况，低频端还可以低到0.01Hz.
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-05-02 16:07:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

adsszw

木虫 (正式写手)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-05-02 16:07:54
阻抗谱算正常，不过，根据样品的情况，低频端还可以低到0.01Hz.

低频处的容抗弧拖尾是什么情况造成的啊，这可以看作几个时间常数？求高人解释
赞一下 回复此楼
3楼2013-05-02 16:10:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

先在0.01Hz  to 100kHz (1MHz)测试后再分析吧。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2013-05-02 16:13:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yin_nuaa

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
adsszw: 金币+1 2013-05-06 07:42:07
引用回帖:
3楼: Originally posted by adsszw at 2013-05-02 16:10:17
低频处的容抗弧拖尾是什么情况造成的啊，这可以看作几个时间常数？求高人解释...

应该是两个时间常数。
赞一下 回复此楼
只有互助我们才能双赢。
5楼2013-05-02 18:58:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

adsszw

木虫 (正式写手)
引用回帖:
4楼: Originally posted by Jackcd12 at 2013-05-02 16:13:49
先在0.01Hz  to 100kHz (1MHz)测试后再分析吧。

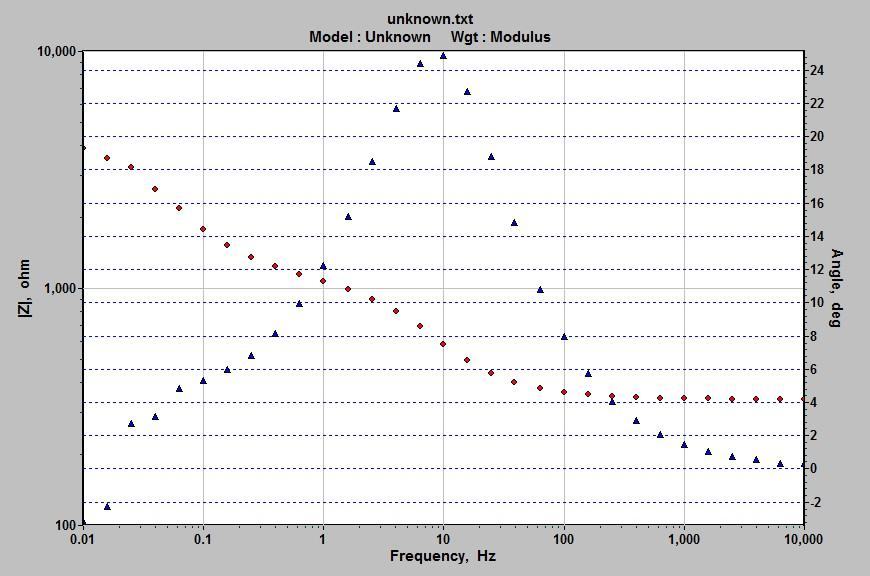

这个是降低频率后的，低频有点不稳定




赞一下 回复此楼
6楼2013-05-03 08:31:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★
adsszw: 金币+3, ★★★★★最佳答案 2013-05-06 07:41:52
低频下，由于样品比较活泼（不稳定）导致数据点有些乱，很多样品都有这种现象。从阻抗谱和相位图看，你的体系应该算有两个2个时间常数的体系。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
7楼2013-05-03 11:46:13
