| 查看: 1728 | 回复: 11 | ||||
mania369金虫 (小有名气)
|
[求助]
求解答两道XRD题目，金币相赠
|
|||
|

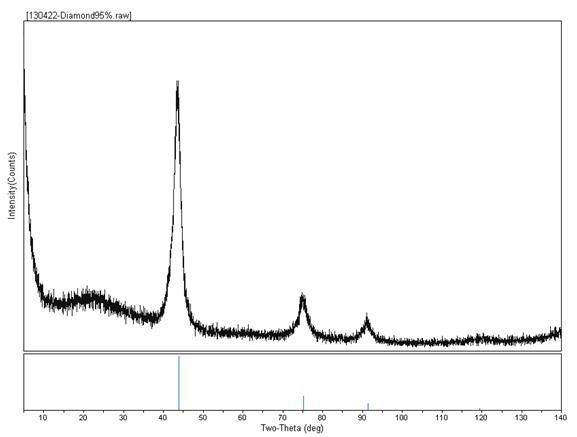

非常感谢各位大神，小弟对XRD了解甚少，但是有两个题目需要解答，只能金币相赠，每题50 题目如下 第一题，对应图1：A powder x-ray diffraction experiment was conducted on an unknown sample. The only information available for the sample is that it is a nano-crystalline, elemental cubic material. (1) determine the crystal structure of the sample, (2) determine the lattice parameter of the sample, (3) identify the material, and (4) determine the crystal size (powder particle size) of this nano-crystalline material by using the Scherrer’s Equation. 第二题，对应图2：The back-reflection Laue pattern shown below was taken from an aluminum single crystal, with a film-to-sample distance of 5 cm. (a) Develop a stereographic projection, using the ruler method, that describes the crystal orientation of the sample, and (2) Determine the t1, t2 and t3 angles for tilting the sample to a cubic orientation. (Don’t change the size of the figure.) 我把两个题目也做成了word文档，第二题需要在word里测量图的大小，需要的请下载。 再次感谢！  1.jpg  2.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : XRD题目.docx
2013-05-02 10:20:57, 1.42 M
» 收录本帖的淘帖专辑推荐
 结构分析 | \"潜心\"研究。。。 |
» 猜你喜欢
281求调剂（0805）
已经有16人回复
-
304求调剂
已经有6人回复
-
材料工程专硕调剂
已经有6人回复
-
一志愿天大材料与化工（085600）总分338
已经有4人回复
-
085700资源与环境308求调剂
已经有3人回复
-
求材料调剂
已经有8人回复
-
294求调剂材料与化工专硕
已经有5人回复
-
一志愿华中科技大学，080502，354分求调剂
已经有4人回复
-
一志愿吉林大学材料学硕321求调剂
已经有6人回复
-
085410人工智能专硕317求调剂（0854都可以）
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 散金币求助，XRD分析
已经有6人回复
- 【求助】求助，xrd 极图问题，奖励金币10个
已经有8人回复
zbdfwq5777
木虫之王 (文学泰斗)
至尊山羊
- 应助: 820 (博后)
- 贵宾: 0.902
- 金币: 166542
- 散金: 6682
- 红花: 141
- 沙发: 435
- 帖子: 126445
- 在线: 7408.7小时
- 虫号: 664055
- 注册: 2008-11-29
- 专业: 敏感电子学与传感器
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
mania369: 金币+50, ★★★★★最佳答案, 非常感谢回答！金币相赠。 2013-05-02 21:41:50
感谢参与，应助指数 +1
mania369: 金币+50, ★★★★★最佳答案, 非常感谢回答！金币相赠。 2013-05-02 21:41:50
| 第一题显然是金刚石的。立方相元素材料在这么大范围内只有这么少的峰，基本就是金刚石结构（体心立方，空间群：Fd-3m，227号）。元素材料具有这种结构的基本是C和Si，而Si的晶胞参数较大，C的正合适。第一条衍射峰为(111)峰，2theta为43.62度，这样可以算出晶胞参数a=1.732*1.5418/2/sin(43.62/2)=3.5938埃（假设用的是Cu耙）。又测的(111)峰的半高宽为2.09度，所以根据谢乐公式，可以估算其晶粒大小为D=0.89*1.5418/(2.09/57.3)/cos(43.62/2)=40.5埃=4.05nm. |
5楼2013-05-02 13:28:57
