应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 冶金 » 【请帮忙看一下这两张金相图片，各是什么组织】
101/1返回列表
查看: 1390  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

197905

新虫 (初入文坛)

[求助] 【请帮忙看一下这两张金相图片，各是什么组织】

请教各位专家，这两张图片各是什么组织。
组织中白色部分是什么，黑色的是什么？比例各占到多少？

302  x1000 .JPG



回复此楼

» 猜你喜欢
1楼 2013-05-01 20:16:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lynn2009

银虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
多边形铁素体和粒状贝氏体组织。
赞一下 回复此楼
2楼2013-05-01 22:21:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

钱庆生

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
楼主是否应该说明下 什么材质？ 什么热处理状态？
否则不敢轻易下结论，因为这样很武断。
仅供参考
赞一下 回复此楼
3楼2013-05-02 01:44:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rclcxzh

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
3楼说的对。没有这些条件，做出结论很草率。如果是以Fe-C-Mn为主的低碳合金钢，那么应该是2楼所说的组织，以粒状贝氏体为主，辅以一定量的准多边形铁素体。两相的比例可以借助定量金相分析来计算。应该是轧制态的 ，存在着带状组织。建议楼主以后照光学照片时取500倍就可以了（获取足够的信息量）。1000倍最好照SEM。
赞一下 回复此楼
4楼2013-05-02 11:09:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

197905

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by rclcxzh at 2013-05-02 11:09:18
3楼说的对。没有这些条件，做出结论很草率。如果是以Fe-C-Mn为主的低碳合金钢，那么应该是2楼所说的组织，以粒状贝氏体为主，辅以一定量的准多边形铁素体。两相的比例可以借助定量金相分析来计算。应该是轧制态的 ， ...

谢谢，这个是连续退火后的低碳合金钢，双相钢，500倍的不好观察组织形貌，所以放了1000倍的。为什么不是马氏体的呢?贝氏体的形貌是什么颜色、形状，分布在哪里的？我搞不太明白
赞一下 回复此楼
5楼2013-05-02 12:46:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rclcxzh

新虫 (正式写手)

【答案】应助回帖

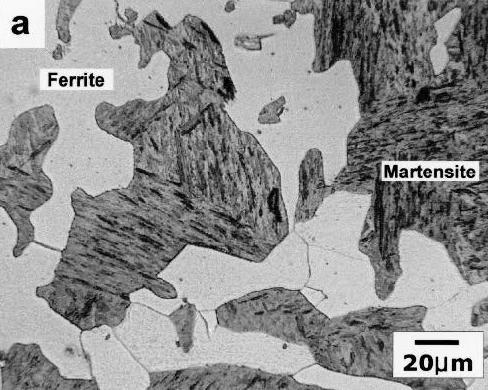

从你所提供的照片来看（第一张看不清楚），应该是粒状贝氏体，就是第二张中的黑灰色部分。应为M/A存在于短小的贝氏体板条束间，或板条间，所以呈现粒状的特性，而干净整齐的大块状白色部分为铁素体。如果是马氏体的话，那么黑色部分的颜色应该更均匀一些，形状、尺寸也会大一些，更重要的是在1000倍下可以看到很致密的板条状形态。 给你传一张F+M的双相组织照片，你可以参考一下。
赞一下 回复此楼
6楼2013-05-02 16:19:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rclcxzh

新虫 (正式写手)
引用回帖:
5楼: Originally posted by 197905 at 2013-05-02 12:46:14
谢谢，这个是连续退火后的低碳合金钢，双相钢，500倍的不好观察组织形貌，所以放了1000倍的。为什么不是马氏体的呢?贝氏体的形貌是什么颜色、形状，分布在哪里的？我搞不太明白...

你可参考这张照片

赞一下 回复此楼
7楼2013-05-02 16:22:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hailong471

金虫 (小有名气)

【答案】应助回帖

这侵蚀剂可以换换，退火温度是不是不够哦
赞一下 回复此楼
铜合金
8楼2013-05-06 17:46:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

197905

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by hailong471 at 2013-05-06 17:46:12
这侵蚀剂可以换换，退火温度是不是不够哦

用什么浸蚀剂呢，配比如何？最后出来的效果如何？
赞一下 回复此楼
9楼2013-05-06 20:23:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hailong471

金虫 (小有名气)

【答案】应助回帖

引用回帖:
9楼: Originally posted by 197905 at 2013-05-06 20:23:34
用什么浸蚀剂呢，配比如何？最后出来的效果如何？...

对你这个什么成分的试样不清楚。你可以试试：盐酸 10mL ，苦味酸 2g ，酒精200mL（根据你观察实验的情况，也可以换成水） ；这个对贝氏体和马氏体显现都不错。还有贝氏体分了上贝氏体下贝氏体，针状和羽毛状的，因为我现在做的是铜合金，那个以前学的也记不清了。你的这个我不觉得是贝氏体（个人觉得）。
赞一下 回复此楼
铜合金
10楼2013-05-06 20:40:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 197905 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
