[求助] CV曲线在纵坐标正向的情况下，形状跟文献相反，这是为什么啊？

我刚刚开始做电化学方面的实验，所以知道的很少，想请教大家一个比较菜的问题：

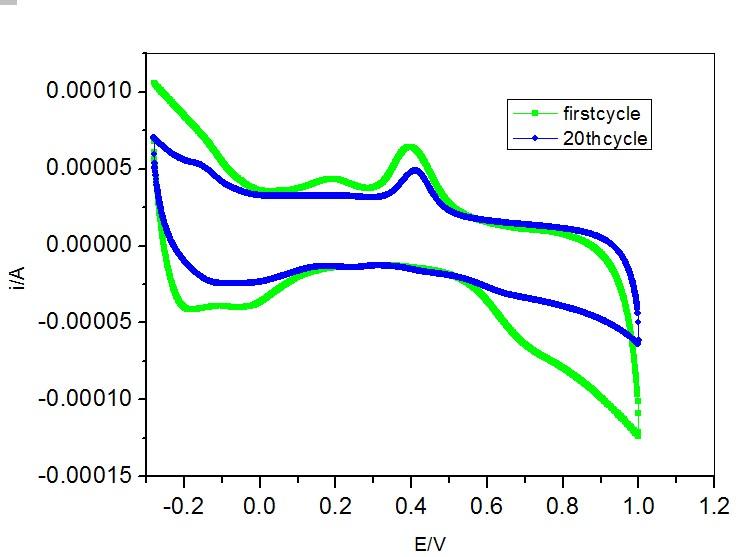

我做的是甲酸燃料电池的电极，Pd/C修饰在玻碳电极上，在0.1M的高氯酸溶液中做CV，铂片做辅助电极，饱和甘汞电极做参比电极，在-0.25—1V的电势区间扫描，得到的图如下，我用的是辰华的电化学工作站，为什么我的曲线和文献中的CV相比，形状是上下相反的呢？

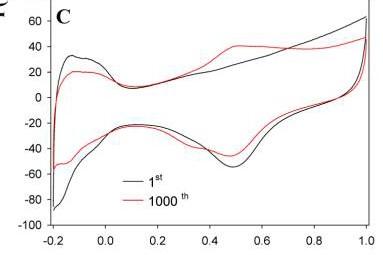

还有，文献图中左下和右上的尖尖的峰算是峰吗，都是什么峰呢，左上和右下的峰分别是什么峰呢？





[ Last edited by wy56206 on 2013-4-26 at 17:27 ]
回复此楼

» 收录本帖的淘帖专辑推荐

锂电技术交流贴 电化学

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-26 16:59:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wy56206

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by wangzhipengj at 2013-04-26 17:53:13
你处理完数据之后，所有的纵坐标要加一个负号，而且最好把单位改一下，改成微安或毫安，让前面的数字变成十的正次方，比如文献中的100

纵坐标为什么要加一个负号呢，有什么说法呢？
赞一下(1人) 回复此楼
6楼2013-04-26 21:40:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lmy1324

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
wy56206: 金币+10, ★★★★★最佳答案, 谢谢 2013-04-27 23:42:20
是你的系统没设置正确，点设置——系统——电位轴为正向朝右，电流轴为正向朝上，电流极性为阳极为正，点确定。后面你测的图就是正的了。这个肯定没错的
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

wy56206
10楼2013-04-27 08:51:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

admire1475

铁杆木虫 (正式写手)

知天命的孩子

【答案】应助回帖

感谢参与，应助指数 +1
形状相反，是电极夹反了吧？把工作电极和辅助电极对掉一下试试。两边尖尖的峰，你看文献中是怎么解释的。
赞一下 回复此楼
2楼2013-04-26 17:44:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangzhipengj

至尊木虫 (文坛精英)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
zlin: 金币+2, 奖励金币吧~ 2013-04-27 09:59:40
你处理完数据之后，所有的纵坐标要加一个负号，而且最好把单位改一下，改成微安或毫安，让前面的数字变成十的正次方，比如文献中的100
赞一下 回复此楼
3楼2013-04-26 17:53:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corrtest

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
文献图中左下和右上的尖尖的峰是电位扫描的回转，不算峰。也就是最端点的不算峰。
赞一下 回复此楼
4楼2013-04-26 18:00:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wy56206

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by admire1475 at 2013-04-26 17:44:41
形状相反，是电极夹反了吧？把工作电极和辅助电极对掉一下试试。两边尖尖的峰，你看文献中是怎么解释的。

电极没有弄反，如果电极弄反的话，铂片电极就成了工作电极了，铂片电极就成了研究对象了。
赞一下 回复此楼
5楼2013-04-26 21:39:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wy56206

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by corrtest at 2013-04-26 18:00:07
文献图中左下和右上的尖尖的峰是电位扫描的回转，不算峰。也就是最端点的不算峰。

这样啊，谢谢啊，还想请问，图中的峰分别是什么峰，说明什么问题呢。
赞一下 回复此楼
7楼2013-04-26 21:42:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

frk2008

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
有些书中把阴极电流定义为正，有些则把阳极电流定义为正。不知是否是这个原因。
赞一下 回复此楼
8楼2013-04-27 06:27:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suchscience

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
同意楼上的说法，关键是你要得和文献对照一下，看看研究电极是电子流出还是电子流入，和文献比对一下。
赞一下 回复此楼
9楼2013-04-27 08:32:58
