[求助] 复合材料平板的超声A扫描底面回波比表面回波高是什么原因 已有1人参与

复合材料平板的超声A扫描底面回波比表面回波高是什么原因？试样约2mm厚，VARI成型的，一面光滑，超声波从光滑的一面入射。

回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2013-04-24 12:55:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bluesky8022

金虫 (正式写手)

【答案】应助回帖

★
joyce2512(ant_512代发): 金币+1, 奖励！ 2013-05-06 13:05:31

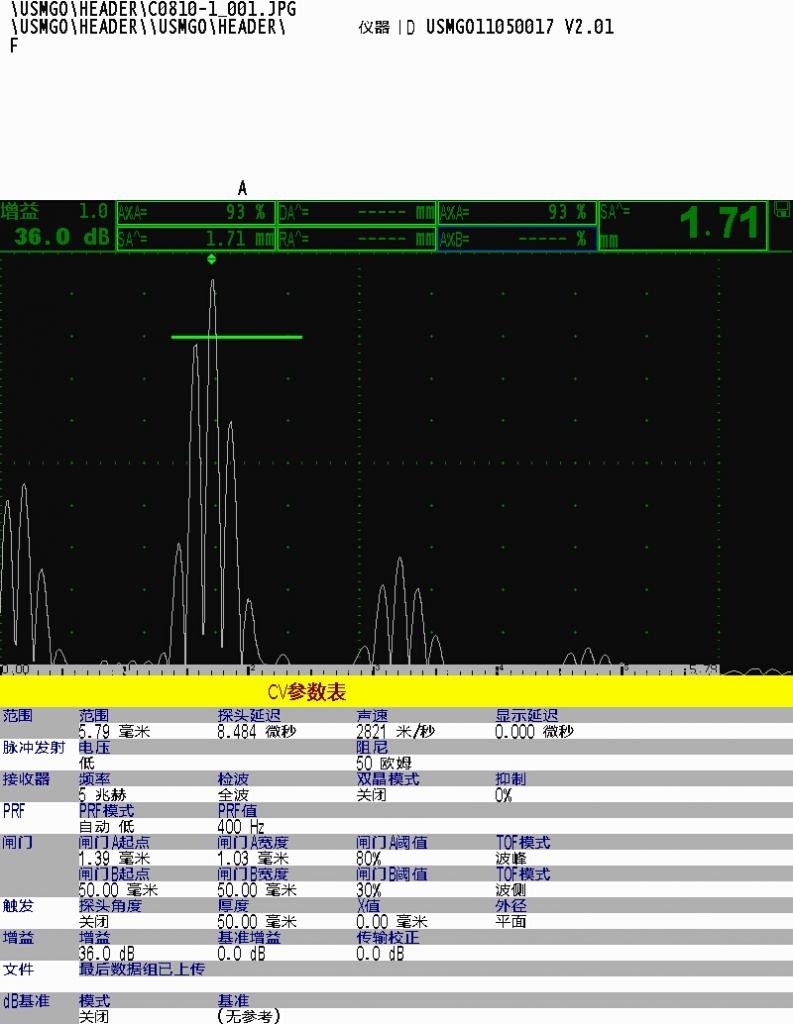

楼主提供的波形是否完整。从现有波形上看，是正常的，我的理解是第一个波不是表面波，而是探头的始波，第二个才是表面波，第三个是底面波。从厚度上看也是符合的。
赞一下 回复此楼
2楼2013-05-06 07:21:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

joyce2512

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by bluesky8022 at 2013-05-06 07:21:18
楼主提供的波形是否完整。从现有波形上看，是正常的，我的理解是第一个波不是表面波，而是探头的始波，第二个才是表面波，第三个是底面波。从厚度上看也是符合的。

请问什么是探头的始波？
赞一下 回复此楼
3楼2013-05-06 12:51:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bluesky8022

金虫 (正式写手)

【答案】应助回帖

就是探头发射超声波的同时被自己接收的部分。
赞一下 回复此楼
4楼2013-05-08 16:17:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

康哥

铜虫 (初入文坛)

【答案】应助回帖

★
joyce2512(ant_512代发): 金币+1, 奖励 2013-05-09 22:47:02
首先确定界面波，用手来回触摸探头，如果波形上下波动即为界面波，将界面波水平移动前沿与零点对齐，然后定标，需要确定底波，一般采用摸底的方式确定底波。个人感觉一楼说的应该是正确的。
赞一下 回复此楼
NothingbutAI
5楼2013-05-09 22:17:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wrhts

铜虫 (初入文坛)

【答案】应助回帖

可以参照康哥的方法，手粘油法可以确定哪个才是真的底面回波！我有点要补充的就是，你要是用的是单晶直探头的话，界面回波和底波都在近場区，有可能出现极大极小值，可能出现这种现象

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
不努力永远不能成功，只是成功的早晚问题
6楼2013-05-13 22:41:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhxzlzll

新虫 (初入文坛)
本帖内容被屏蔽
7楼2014-03-13 22:30:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seawaveboy

银虫 (小有名气)

【答案】应助回帖

你好，你使用的是国产设备？如果你聚焦的位置在底部，那么表面波就会自然衰减变小，小于聚焦状态的底部波
赞一下 回复此楼
8楼2016-01-29 14:12:40
