[求助] Zview软件导入数据出错求助

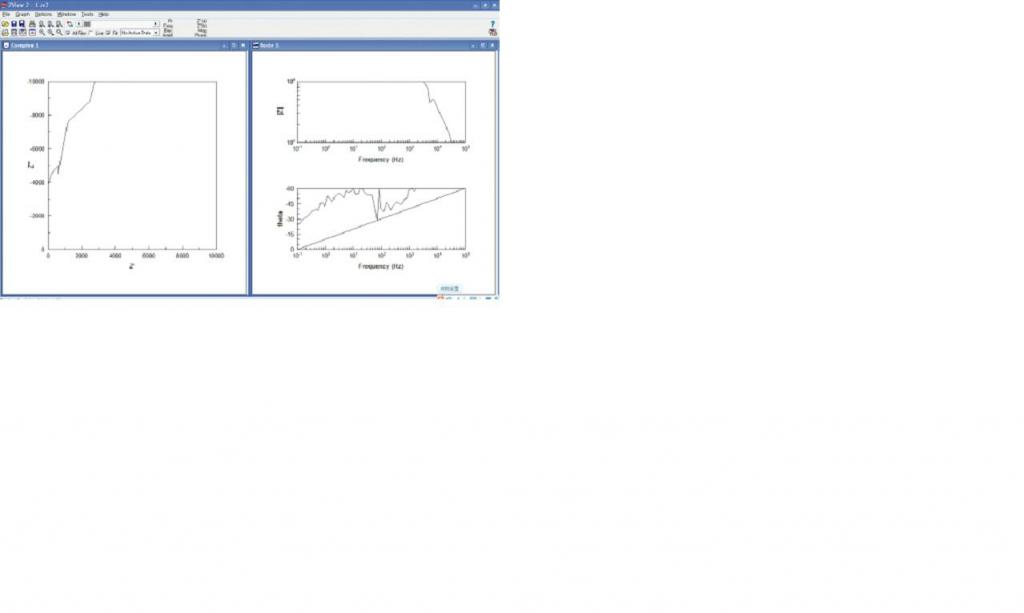

第一次用Zview软件，按照网上教的步骤，（TXT直接开始就是数据，而且只有三列）导入数据时发现数据不对劲，交流阻抗图谱没有出现圆弧趋势。请各位帮我看看。


回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

求助Zview软件已经有5人回复
Zview中各元件代码指的是什么？已经有9人回复
关于zview软件拟合已经有4人回复
GView打开log文件出错(楼主取消求助) 已经有4人回复
【求助】【已解决】Gaussview建分子内坐标使用变量出错已经有15人回复
【求助】用Gaussview画分子轨道图和数据分析的结果不一致的问题已经有8人回复
【求助】哪位同仁有Zview软件的使用说明书，中文版的都可以，要详细说明！已经有8人回复
【求助】关于Zview的韦伯阻抗参数数值的问题，请各位帮忙已经有5人回复
【求助】Gaussview可以直接导入Chem3D保存的Gauss/Gif文件吗？已经有7人回复
【求助】谁有ZView软件使用说明已经有11人回复
求助：origin8.0 软件 plotdetail runtime error.,与 offset出错已经有9人回复
【求助】请问用Zview拟合时warburg的各个参数代表什么已经有13人回复

1楼 2013-04-23 17:52:15

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

ECEPI: 13
应助: 2150 (讲师)
金币: 13479.9
红花: 366
帖子: 7562
在线: 2164.4小时
虫号: 1865159
注册: 2012-06-20
性别: GG
专业: 电化学

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
857688363: 金币+3, 感谢应助 2013-04-23 21:22:25

没有出现圆弧并不是你导入数据的问题，而是你的数据本身就没有圆弧特性，而且，为什么必须要有圆弧才算是阻抗谱呢？
从你的图看，你导入过程是成功的。不过，按习惯，你最好把虚部数据乘以-1变成常见的阻抗谱形式（-Z‘’-Z‘）。
如果不熟悉Zview拟合软件的话，建议下载ZsimpWin，这个软件不用学就能拟合。
http://muchong.com/bbs/viewthread.php?tid=5471567

赞一下

回复此楼

Themoreamanlearns,themoreheknowshisignorance!

2楼2013-04-23 19:49:01
