[求助] 抽真空问题

我们车间的真空泵是通过连接到溶剂储罐上和薄膜蒸发器形成一套真空装置的，但是在做减压蒸馏时，蒸出来的溶剂没有抽到溶剂储罐中而是直接通过了真空泵抽出来了，我们想要回收溶剂的，请各位指点一下，是什么原因造成了这种现象又怎么处理才能解决这个问题呢？
回复此楼

» 猜你喜欢
1楼 2013-04-23 14:45:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moxing

超级版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

★
感谢参与，应助指数 +1
scu2020: 金币+1, 感谢应助，常来工艺技术版 2013-04-24 09:03:19
应该是你的储罐出了问题了，其实我就是再想，你们的储罐通过什么原理来回收的，储罐带有汽液分离器吗，要是没有气液分离器根本就不能实现真空泵抽真空的气液分离。这样当然也就把溶液抽到真空泵里面了，建议使用一个气液分离器。
赞一下 回复此楼
相信自己一切都有可能
2楼2013-04-23 15:25:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

红霞满天

超级版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
2楼: Originally posted by moxing at 2013-04-23 15:25:53
应该是你的储罐出了问题了，其实我就是再想，你们的储罐通过什么原理来回收的，储罐带有汽液分离器吗，要是没有气液分离器根本就不能实现真空泵抽真空的气液分离。这样当然也就把溶液抽到真空泵里面了，建议使用一个 ...

我们是通过薄膜蒸发器分离出溶剂的，溶剂通过管道流到溶剂储罐的。
赞一下 回复此楼
3楼2013-04-23 15:41:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

anjianping

兑换贵宾

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

★
感谢参与，应助指数 +1
scu2020: 金币+1, 常来工艺技术版 2013-04-23 19:55:57

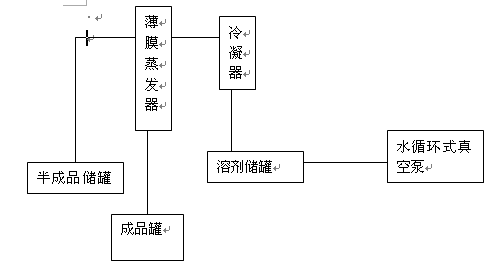

最好能提供个工艺方框图，你这么问，大家也不知道，你的气液分离是如何实现的，在就是你回收过程中的冷却问题
赞一下 回复此楼
4楼2013-04-23 17:30:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuchao0516

专家顾问

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
★
scu2020: 金币+1, 感谢参与，常来工艺技术版，你可以选择应助，切实的回答了问题 2013-04-24 00:07:48
是不是储罐满了？或者是进口和抽气孔里的太近了。或者就是你的溶剂沸点太低！
赞一下 回复此楼
5楼2013-04-23 20:55:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黄宇翔

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

★
感谢参与，应助指数 +1
scu2020: 金币+1, 感谢应助，常来工艺技术版；可以更详细提出解决办法 2013-04-24 00:07:18
储罐为什么不做套冷冻装置呢
赞一下 回复此楼
6楼2013-04-23 21:38:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lelelbom

兑换贵宾

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

★
感谢参与，应助指数 +1
红霞满天(scu2020代发): 金币+1, 感谢应助，常来工艺技术版 2013-04-24 09:06:07
给你图片上传不来，现在帮你分析一下：
1、系统密封好不好
2、冷媒或冷凝面积够不够，气相是不是走壳程，减少汽液夹带
3、有没有平衡真空管，或位差足够，可能出现物料满冷凝器流不下
4、冷却水是否满足工艺要求
5、如果是低沸点溶剂受槽要保温冷却
赞一下 回复此楼
7楼2013-04-24 08:06:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

红霞满天

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
7楼: Originally posted by lelelbom at 2013-04-24 08:06:33
给你图片上传不来，现在帮你分析一下：
1、系统密封好不好
2、冷媒或冷凝面积够不够，气相是不是走壳程，减少汽液夹带
3、有没有平衡真空管，或位差足够，可能出现物料满冷凝器流不下
4、冷却水是否满足工艺要求 ...

溶剂是低沸点的，我们没有对溶剂罐做保温处理。。。。
赞一下 回复此楼
8楼2013-04-24 08:38:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

红霞满天

专家顾问

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
6楼: Originally posted by 黄宇翔 at 2013-04-23 21:38:29
储罐为什么不做套冷冻装置呢

当时确实忽略这个问题了，那一般在什么情况下溶剂储罐需要做冷冻装置呢？
赞一下 回复此楼
9楼2013-04-24 08:41:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lelelbom

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

★
scu2020: 金币+1, 感谢认真应助，常来工艺技术版 2013-04-24 10:33:18
其实还是比较好判断的，如果真空条件下，你没有做保温，容器外壁通常会有水珠，或结霜，在相应真空下沸点低于室温就要做保温，还有你的流程还是有问题，真空和容器之间没有尾冷凝器
赞一下 回复此楼
10楼2013-04-24 09:58:04
