Matlab 绘制第一性原理计算中弹性模量各向异性图
|
|

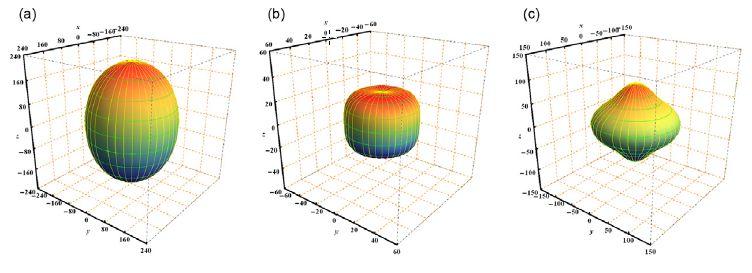

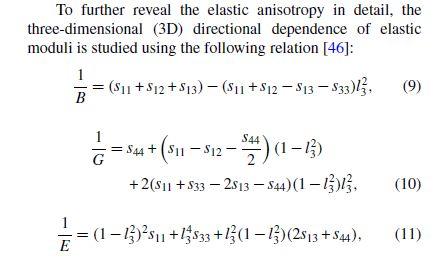

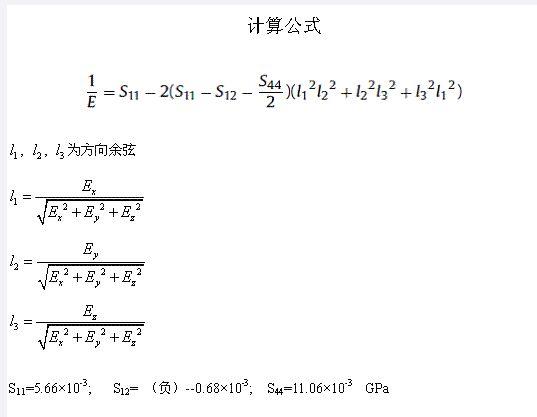

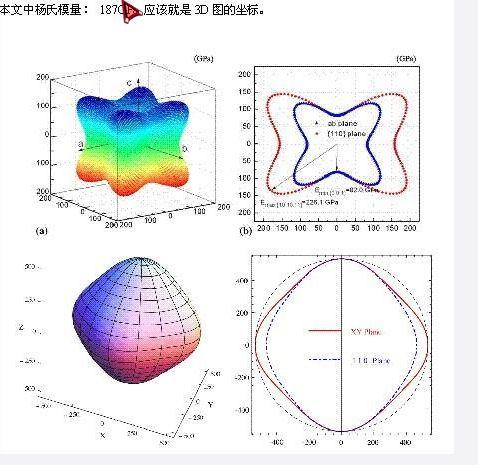

求助，我最近在学习用matlab画第一性原理计算中的弹性模量三维图，弄了好几天都没搞出来，以前也没学过这个东西，我现在来求助matlab的虫友，看看怎么画，我把要画图的三个公式都截图出来的，B , G和E这三个都可以各自化成三维图，球状或者其他，公式里面的Sij我也写出来，公式中的L1 L2 L3是方向余弦，分别对应x，y，z轴的。 S11=0.0045947 S12=-0.0006647 S13=-0.0010352 S33=0.0052388 S44=0.0117510 公式以及别人做出来的效果图我也附上，当然图形可能不一样，因为我用的是自己的数据  Snap1.jpg  Snap2.jpg 另外附上之前也有内类问题的求助 我和他的问题大致一样，看看我们这一类的问题用matlab怎么画  Snap3.jpg  Snap4.jpg [ Last edited by hwceng0816 on 2013-4-22 at 17:24 ] |
