[求助] 请各位Fluent高手速来围观，帮忙解答

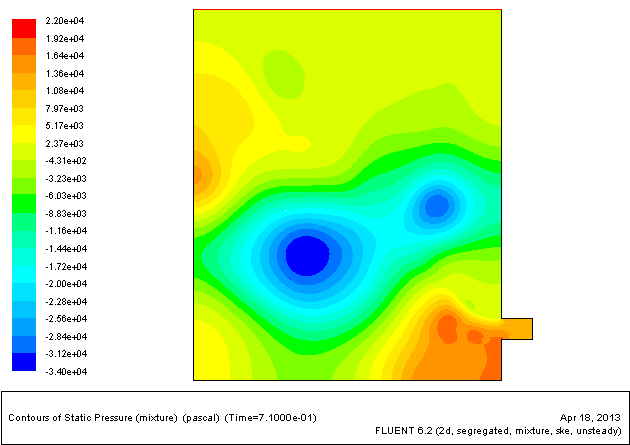

我的模型比较简单，模拟的是对高温熔液侧喷吹气体，右侧围质量流量入口，顶端为压力出口，只有气体逸出，得到如图结果，不太明白为什么会出现负压力，请问这是为什么呢？还有，采用速度入口跟质量流量入口会对结果有什么影响么？我看很多类似的文献，有的用速度入口，有的用流量入口




[ 来自科研家族 流体数值模拟 ]
回复此楼

» 收录本帖的淘帖专辑推荐

仿真模拟

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
努力做更好！
1楼2013-04-20 17:54:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

bajing

银虫 (小有名气)
bajing: 回帖置顶 2013-04-22 14:27:45
我把我的msh和cas文件上传，希望得到各位虫友的帮助，这是我的本科毕业设计，我不知道哪里出错了，期待大家帮我看看，指出错误，谢谢大家了
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.cas
    • 2013-04-22 14:24:28, 7.2 M
  • 附件 2 : 1.msh
    • 2013-04-22 14:28:22, 15.31 M
努力做更好！
8楼2013-04-22 14:27:35
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

bajing

银虫 (小有名气)
期待各位高人指点迷津，不胜感激
赞一下 回复此楼
努力做更好！
2楼2013-04-20 17:56:25
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

312367697

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-04-21 21:49:06
加重力了么？你这熔体里的静压都不对
赞一下 回复此楼
3楼2013-04-21 09:28:45
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bajing

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 312367697 at 2013-04-21 09:28:45
加重力了么？你这熔体里的静压都不对

谢谢回复哦，我有加重力的，哪里看出来不对呢？我不太明白为什么会这样，期待你的答复
赞一下 回复此楼
努力做更好！
4楼2013-04-22 09:06:18
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sinzhao22

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
bajing: 金币+1, ★有帮助 2013-04-22 14:15:59
xiegangmai: 金币+3, 谢谢参与！ 2013-04-24 22:17:41
你用的什么模型，是mutiphase吗，如果是的话，需要path一下，定义下面为熔体，上面为空气。入口，如果是可压缩空气用质量流量，如果用不可压缩流体，质量和速度都可以，出口用压力出口。
赞一下(1人) 回复此楼
5楼2013-04-22 09:20:13
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

转石千仞

金虫 (正式写手)

击破长空

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-04-24 22:17:47
你参考压力的位置设置有问题。
你去查帮助，或者上网搜怎么设置。
赞一下 回复此楼
故善战人之势，如转圆石于千仞之山者，势也
6楼2013-04-22 10:12:13
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bajing

银虫 (小有名气)
引用回帖:
5楼: Originally posted by sinzhao22 at 2013-04-22 09:20:13
你用的什么模型，是mutiphase吗，如果是的话，需要path一下，定义下面为熔体，上面为空气。入口，如果是可压缩空气用质量流量，如果用不可压缩流体，质量和速度都可以，出口用压力出口。

谢谢，我用的是mixture，起初用的速度入口，看文献貌似用质量流量入口也行，我就用了质量流量入口，没有patch，出来这样的结果，费解中···
赞一下 回复此楼
努力做更好！
7楼2013-04-22 14:14:59
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sinzhao22

新虫 (小有名气)

【答案】应助回帖

引用回帖:
7楼: Originally posted by bajing at 2013-04-22 14:14:59
谢谢，我用的是mixture，起初用的速度入口，看文献貌似用质量流量入口也行，我就用了质量流量入口，没有patch，出来这样的结果，费解中···...

q我把。617253837.。。。。。。。。。。。。。。。。。。。。。。。。。。。
赞一下 回复此楼
9楼2013-04-23 17:13:44
