[求助] 关于高分子材料热压成型模具排气孔设置的问题

本人做热压成型工艺,热压原料中有一部分水分,请高手解答如何在阴模和阳模中设置排气孔,使原料在热压时既能排除水蒸气,又不致使原料流动堵住排气孔,万分感谢!
回复此楼

» 收录本帖的淘帖专辑推荐

材料学资源 高分子专业学习

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

环游世界!
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

费姚永芬

版主 (文学泰斗)

低眉浅笑岁月空

优秀区长优秀区长文献杰出贡献优秀版主优秀版主优秀版主优秀版主优秀版主

【答案】应助回帖

★ ★ ★
hwweven: 金币+1, 应助指数+1, 感谢参与应助 2013-04-25 14:12:27
炮打总统府(hwweven代发): 金币+2 2013-04-25 14:12:48
我公司也做热压成型,模具是阴阳模都要开孔,气孔设在模芯里,分布均匀

» 本帖已获得的红花(最新10朵)

XPE发泡技术
12楼2013-04-23 11:45:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

judge

至尊木虫 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
314977903: 金币+1, 专家考核, 感谢专家参与交流~ 2013-04-19 08:05:02
炮打总统府: 金币+10, 有帮助, 谢谢热心帮助 2013-04-19 15:15:19
记得铸造课上,老师讲气孔应设置在铸模的最高点。
热压是不是也类似啊?

» 本帖已获得的红花(最新10朵)

2楼2013-04-18 20:51:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

炮打总统府

金虫 (小有名气)

送红花一朵
引用回帖:
2楼: Originally posted by judge at 2013-04-18 20:51:33
记得铸造课上,老师讲气孔应设置在铸模的最高点。
热压是不是也类似啊?

本人愚钝,请问能不能具体说一下在哪个点。
环游世界!
3楼2013-04-18 21:59:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

judge

至尊木虫 (文坛精英)

引用回帖:
3楼: Originally posted by 炮打总统府 at 2013-04-18 21:59:23
本人愚钝,请问能不能具体说一下在哪个点。...

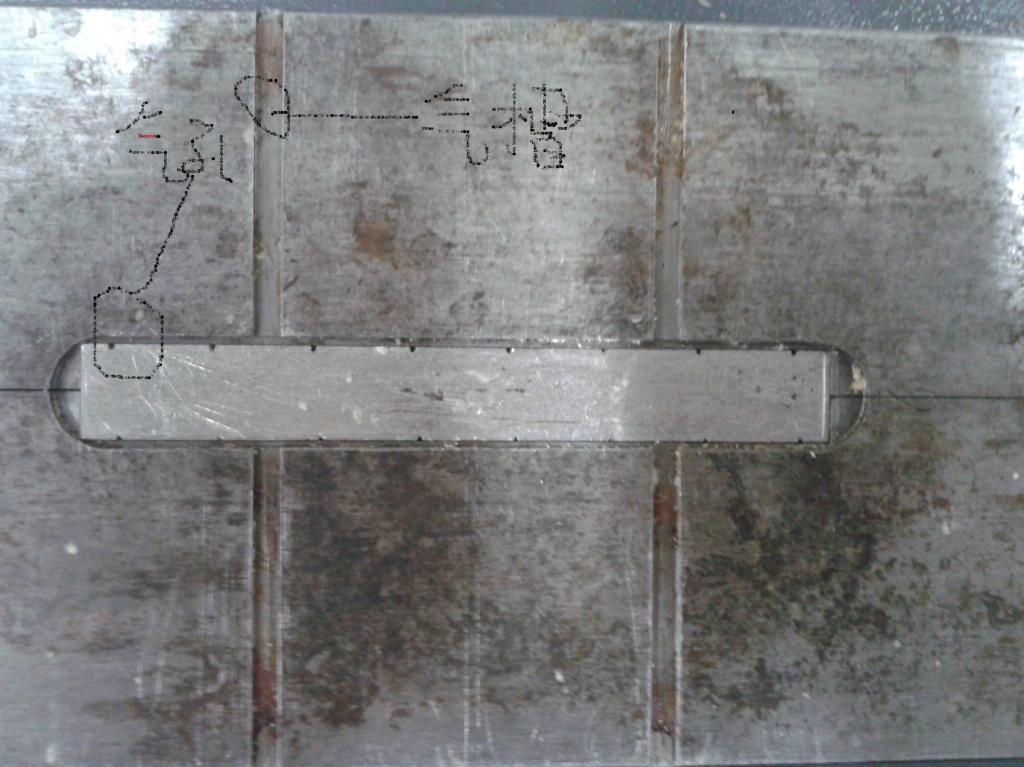

参见我画的示意图。
水平有限,见谅哈!


» 本帖已获得的红花(最新10朵)

4楼2013-04-19 09:22:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

炮打总统府

金虫 (小有名气)

送红花一朵
引用回帖:
4楼: Originally posted by judge at 2013-04-19 09:22:36
参见我画的示意图。
水平有限,见谅哈!

...

请问这个是设置在阴模的排气孔?有没有相应的文献与书籍参考?万分感谢!
环游世界!
5楼2013-04-19 11:09:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

judge

至尊木虫 (文坛精英)

引用回帖:
5楼: Originally posted by 炮打总统府 at 2013-04-19 11:09:08
请问这个是设置在阴模的排气孔?有没有相应的文献与书籍参考?万分感谢!...

的确是在阴模上的排气孔。
参考书实在是记不得了,毕业十几年,课本都找不到了。
6楼2013-04-19 11:21:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyylsxcyz

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
hwweven: 金币+1, 欢迎来材料工程交流 2013-04-20 16:52:26
炮打总统府: 金币+10, 有帮助 2013-04-23 18:39:29
在分型面上,最后充满模腔的位置开设

» 本帖已获得的红花(最新10朵)

7楼2013-04-20 15:55:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

炮打总统府

金虫 (小有名气)

送红花一朵
引用回帖:
7楼: Originally posted by gyylsxcyz at 2013-04-20 15:55:23
在分型面上,最后充满模腔的位置开设

能提供具体点的示意图和参考文献吗?万分感谢!
环游世界!
8楼2013-04-20 17:55:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyylsxcyz

金虫 (小有名气)

【答案】应助回帖

引用回帖:
8楼: Originally posted by 炮打总统府 at 2013-04-20 17:55:41
能提供具体点的示意图和参考文献吗?万分感谢!...

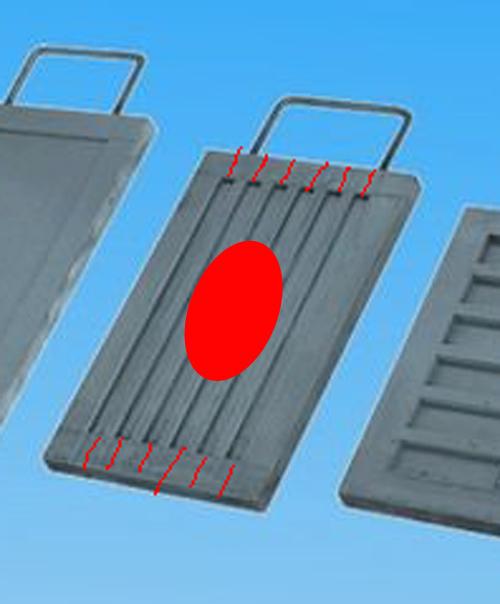

比如硫化模具,混炼胶放在模具中心红圈部位,模压后胶料向四周填充,排气槽就开在红线部位





» 本帖已获得的红花(最新10朵)

9楼2013-04-21 15:14:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

炮打总统府

金虫 (小有名气)

送红花一朵
引用回帖:
9楼: Originally posted by gyylsxcyz at 2013-04-21 15:14:38
比如硫化模具,混炼胶放在模具中心红圈部位,模压后胶料向四周填充,排气槽就开在红线部位


...

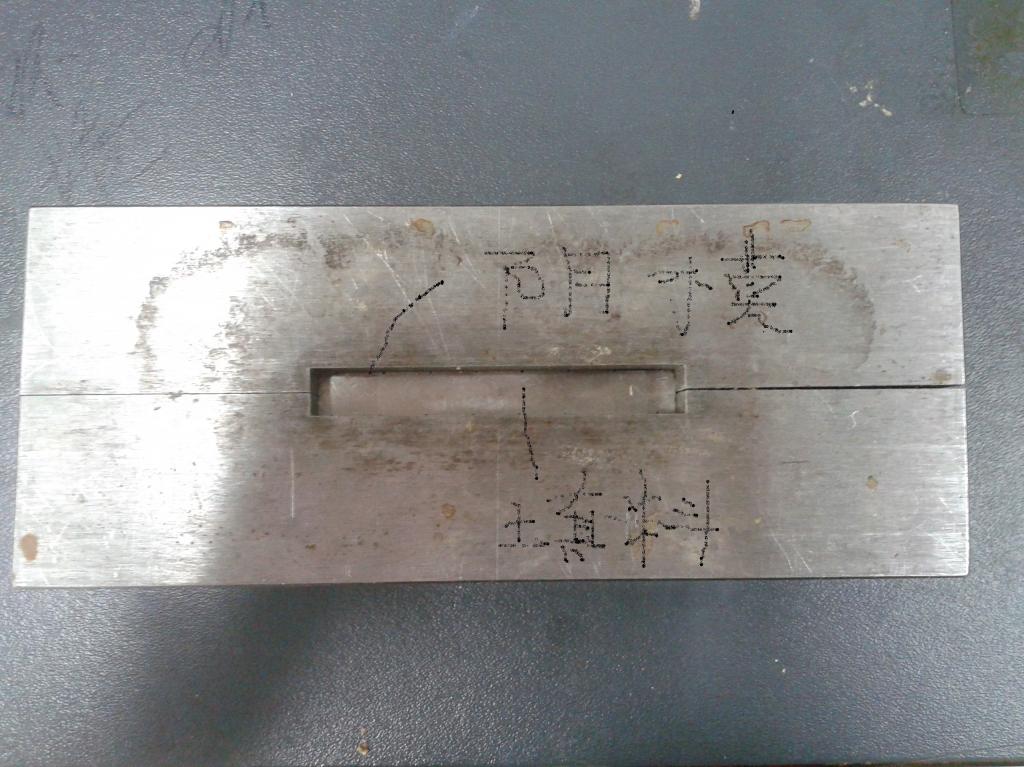

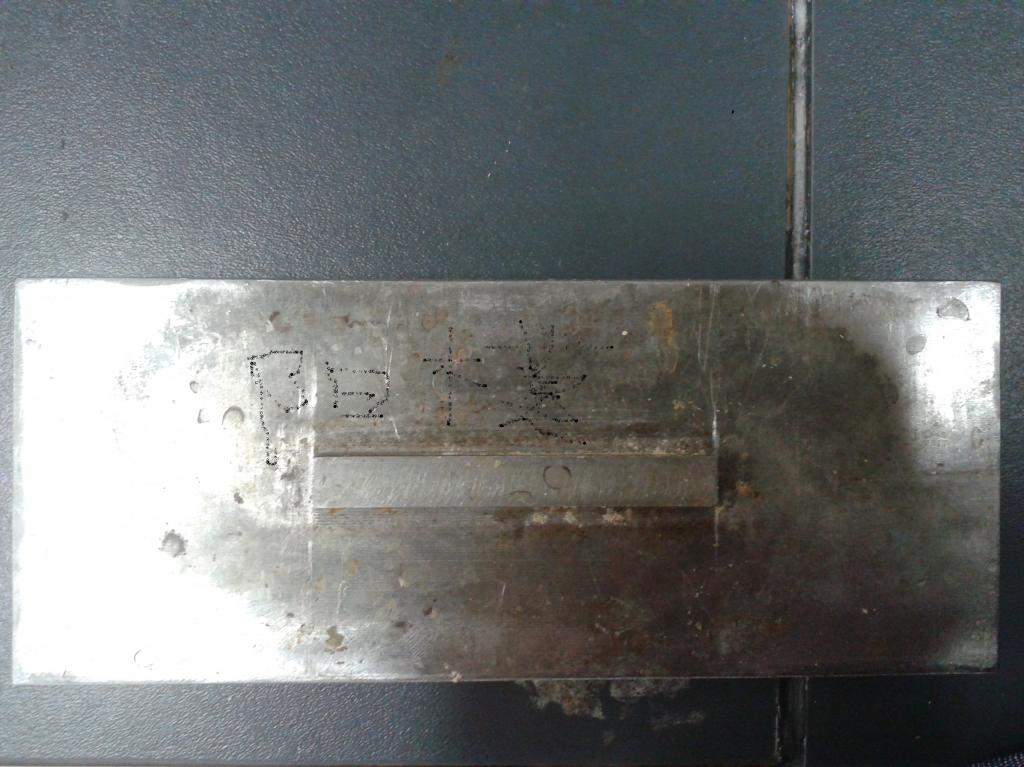

以下是本人自行设计的模具,原料水分含量较高,呈似凝胶状,打算通过热压成型,但由于原料过于黏稠,热压过程中容易堵住气孔,使水蒸气和其他气体无法完全排除,最终无法成型,但本人在烘箱里烘干可部分成型,但是有裂缝,请您帮忙想想办法,如何排除水蒸气。








环游世界!
10楼2013-04-22 10:00:10
