[求助] 瞬态分析如何施加0.1牛的冲击载荷啊？？？？？

瞬态分析如何施加0.1牛的冲击载荷啊？？？？？（最好给出命令流啊）
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-18 09:44:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+3, 谢谢参与！ 2013-04-19 23:31:50
需要知道你的冲击载荷的变化方式，即脉冲形状，才好给你一个参考命令流。其实你自己做也很简单的，大概做法是：
1  定义一个表数组，比如 T_force，有两列，行数根据你选择的时间点数来确定；假定使用两列，五行的表数组。注意：列数从 0 开始。
2  在表数组中填写数据，其中第一列是时间点，第二列是载荷值，比如，对一个持续 0.1 秒，最大值 0.1 N 的矩形脉冲，可以使用以下数据：
      T_force(0,1) = 0, 1e-4, 0.1-2e-4, 0.1, 1
      T_force(1,1) = 0, 0.1， 0.1， 0， 0
    为什么这样写，你可以想一下。
3  施加载荷到，比如 在节点 100 处施加如上形式的 Fx：
    F, 100, Fx, &T_force&
赞一下(4人) 回复此楼
2楼2013-04-18 10:12:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liurenrong

银虫 (小有名气)
引用回帖:
2楼: Originally posted by htbbzzg at 2013-04-18 10:12:31
需要知道你的冲击载荷的变化方式，即脉冲形状，才好给你一个参考命令流。其实你自己做也很简单的，大概做法是：
1  定义一个表数组，比如 T_force，有两列，行数根据你选择的时间点数来确定；假定使用两列，五行的 ...

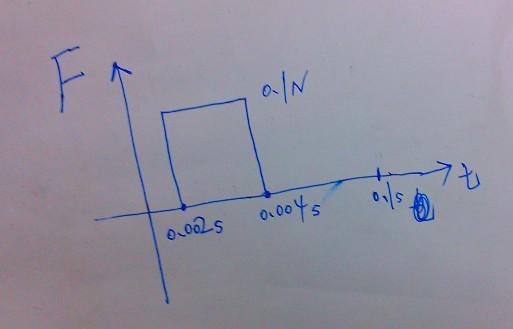

这是我做写的瞬态冲击载荷的加载，在0.002s时开始加载如图，估计不对啊？  你写的那个我看了，但是时间5个点没看明白，恩，  望高手指教啊，小弟感激不尽。
k1=node(4*a1+4*a2,0,h2+h1)
f,k1,fz,0
time,0.002
kbc,1
nsubst,1
allsel,all

k1=node(4*a1+4*a2,0,h2+h1)
f,k1,fz,0.1
time,0.004
kbc,1
nsubst,1
allsel,all

k1=node(4*a1+4*a2,0,h2+h1)
f,k1,fz,0
time,0.1
kbc,1
nsubst,1
allsel,all

赞一下(1人) 回复此楼
3楼2013-04-18 17:17:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
liurenrong: 金币+5, ★★★★★最佳答案, 最好的答案，小弟真心感谢 2013-04-19 10:46:12
xiegangmai: 金币+2, 谢谢参与！ 2013-04-19 23:31:59
按照你的做法，可以修改如下 (未经调试，仅供参考)：

k1=node(4*a1+4*a2,0,h2+h1)
!  f,k1,fz,0      !  0 载荷可以不用施加
time,0.002
kbc,1
nsubst,1
OUTRES,ERASE
OUTRES,ALL,ALL     !  输出所有子步结果
allsel,all
lswrite, 1           !  每一步都需要写载荷步文件，以便后面求解；

!  k1=node(4*a1+4*a2,0,h2+h1)   !  本句与前面重复
f,k1,fz,0.1
time,0.004
kbc,1
OUTRES,ERASE
OUTRES,ALL,ALL     !  输出所有子步结果
nsubst,20            !  一个子步太少了，不能得到响应的最大峰值
allsel,all
lswrite, 2           !  每一步都需要写载荷步文件，以便后面求解；

!  k1=node(4*a1+4*a2,0,h2+h1)
f,k1,fz,0
time,0.1
kbc,1
nsubst,50         ! 冲击情况，最大响应有时会出现在载荷停止以后，因此仍需多个载荷子步
OUTRES,ERASE
OUTRES,ALL,ALL     !  输出所有子步结果
allsel,all
lswrite, 3           !  每一步都需要写载荷步文件，以便后面求解；

lssolve, 1 , 3       !  求解，从载荷步 1 到 3

上面命令流中，也可以不使用 lswrite 命令，而是换成 solve，即每定义好一个载荷步就马上求解，后面的 lssolve 就不需要了。
另外，这些命令流中没有约束部份，这是不能省略的，估计你原来就有，注意加上。
赞一下(1人) 回复此楼
4楼2013-04-19 08:36:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liurenrong

银虫 (小有名气)
引用回帖:
4楼: Originally posted by htbbzzg at 2013-04-19 08:36:17
按照你的做法，可以修改如下 (未经调试，仅供参考)：

k1=node(4*a1+4*a2,0,h2+h1)
!  f,k1,fz,0      !  0 载荷可以不用施加
time,0.002
kbc,1
nsubst,1
OUTRES,ERASE
OUTRES,ALL,ALL     !  输出所有 ...

我加载的时间是0到0.1秒，   如果观看结果时想看到2秒以内位移的变化该怎么办啊？？  （最好有命令流啊）   谢谢高手啊，你上面写的命令流我试了 ，很对，小弟在次感谢啊
赞一下 回复此楼
5楼2013-05-12 13:58:55
