[交流] 求教:声固耦合中薄膜的振动问题 已有5人参与

各位大神:

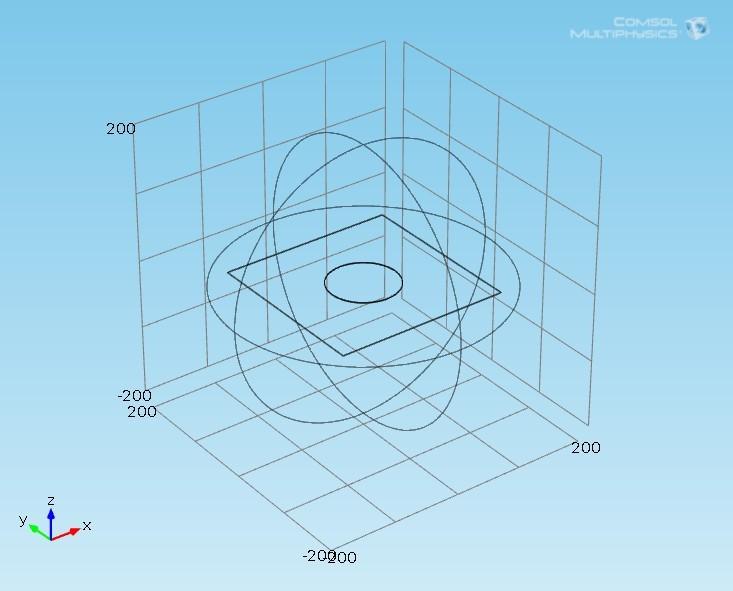

       小弟想用COMSOL的声固耦合模块计算下多晶硅薄膜在液体中在声压作用下的振动情况。具体操作是将COMSOL中自带的声固耦合的例子进行了修改,将铝圆柱体换成了薄膜结构。如图1所示。
         其中,中间的圆形薄膜是需要计算的部分,周围的边界设置成固定边界条件。
         圆周围的方形平板整体设置成固定边界条件。
         声波是沿着Z轴方向向下入射。

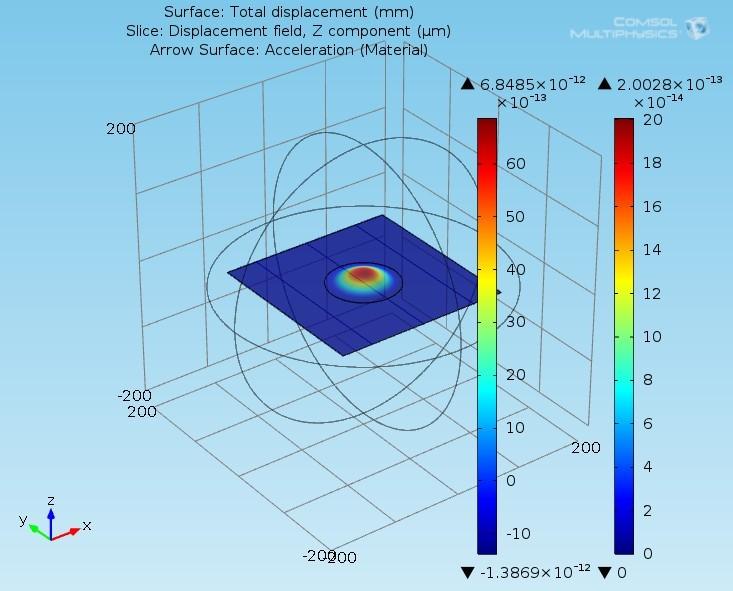

         分别计算了声波频率是60Hz和6×10^5Hz两种情况。得到的结果如图2(60Hz)和图3(6×10^5Hz)所示。从结果上看,图3的结果比较符合预期,而图2的结果就弄不懂了。因为我已经把薄膜的边界设置成了固定边界条件,从图上看,似乎是薄膜整体发生了位移,而且重要的是,薄膜的振动不是对称的,仿佛受到了某种扰动的影响,表面起伏比较大。
         请问哪位大神能给解释一下啊?是模型设置的问题还是理论解释的问题?







回复此楼
静以修身,俭以养德
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

onesupeng

金虫 (职业作家)

★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
xiegangmai: 金币+2, 鼓励讨论交流! 2013-04-19 23:19:48
变形不对称这个正常,因为这种膜板失稳是常见的。。。

如果我做这个问题,我可能会改变网格密度、时间步大小等,看看都会发生什么。另外也都调研别人的工作看看,别人都怎么提的问题。。。
长期招收博士生,参见http://fsl-unsw.com
2楼2013-04-18 04:03:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hittyk

金虫 (正式写手)

引用回帖:
2楼: Originally posted by onesupeng at 2013-04-18 04:03:01
变形不对称这个正常,因为这种膜板失稳是常见的。。。

如果我做这个问题,我可能会改变网格密度、时间步大小等,看看都会发生什么。另外也都调研别人的工作看看,别人都怎么提的问题。。。

因为 是在声固耦合模块中做的,所以就想是不是跟这种耦合性相关。以前对振动了解不多,这种膜板失稳的现象没怎么见过。所以也不大懂。不清楚是设置上的问题,还是理论上就是如此?
静以修身,俭以养德
3楼2013-04-18 22:27:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

老撸

铁虫 (初入文坛)

★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
xiegangmai: 金币+1, 谢谢参与! 2013-04-25 22:16:20
弱弱地表示是不是图2 60Hz 情况下振动不明显,可以改变以下比例看看
4楼2013-04-25 11:36:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hittyk

金虫 (正式写手)

引用回帖:
4楼: Originally posted by 老撸 at 2013-04-25 11:36:43
弱弱地表示是不是图2 60Hz 情况下振动不明显,可以改变以下比例看看

什么比例啊?
静以修身,俭以养德
5楼2013-04-25 13:19:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

afling

铜虫 (小有名气)

★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
xiegangmai: 金币+1, 谢谢参与! 2013-05-07 00:26:37
注意coulor bar的数量级,为什么是两个?而且图2中两个的数量级差1000倍,这你分析了么?
功夫到家
6楼2013-05-06 18:51:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hittyk

金虫 (正式写手)

引用回帖:
6楼: Originally posted by afling at 2013-05-06 18:51:07
注意coulor bar的数量级,为什么是两个?而且图2中两个的数量级差1000倍,这你分析了么?

一个是mm为单位的,一个是um为单位的。
静以修身,俭以养德
7楼2013-05-06 23:09:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

afling

铜虫 (小有名气)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
7楼: Originally posted by hittyk at 2013-05-06 23:09:50
一个是mm为单位的,一个是um为单位的。...

突然注意到你马甲,哈工大的吧?
功夫到家
8楼2013-05-07 08:16:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hittyk

金虫 (正式写手)

引用回帖:
8楼: Originally posted by afling at 2013-05-07 08:16:56
突然注意到你马甲,哈工大的吧?...

嗯,呵呵,工大的一般都喜欢在自己马甲前加上hit,你呢?
静以修身,俭以养德
9楼2013-05-07 10:00:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

afling

铜虫 (小有名气)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
9楼: Originally posted by hittyk at 2013-05-07 10:00:58
嗯,呵呵,工大的一般都喜欢在自己马甲前加上hit,你呢?...

11年了,至今还没养成这习惯。
功夫到家
10楼2013-05-07 10:21:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
