[求助] 求解一个标注，德国的零件图纸上的！！！（补图）

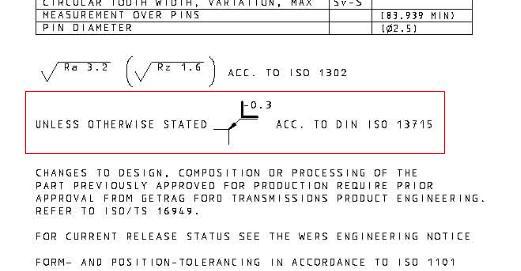

如上图所示

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-14 14:12:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenyj8412

铜虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
我理解是棱角的倒角吧，“未注明的位置倒角为0到0.3之间”。不知道对不对哈！
赞一下 回复此楼
2楼2013-04-15 09:52:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xc0211408

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
这个符号是对棱角的要求，-0.3，基本消失不能有往外面突出的材料，理解为去毛刺即可。
赞一下(1人) 回复此楼
我使劲的乱点帖子，只为被金蛋砸中！^_^
3楼2013-04-15 12:37:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xc0211408

木虫 (小有名气)
引用回帖:
3楼: Originally posted by xc0211408 at 2013-04-15 12:37:32
这个符号是对棱角的要求，-0.3，基本消失不能有往外面突出的材料，理解为去毛刺即可。

这个符号是对棱角的要求，-0.3，基本表示不能有往外面突出的材料，理解为去毛刺即可。
赞一下 回复此楼
我使劲的乱点帖子，只为被金蛋砸中！^_^
4楼2013-04-15 12:38:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

inkel

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
上面二位行啊，猜都能猜出来。

制图标准上的符号，外侧无毛刺，向内侧切至0.3mm。
我理解为倒圆或倒角0.3mm。
赞一下 回复此楼
5楼2013-04-15 13:42:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

djzhaomei

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
其它未注棱角为倒角0-0.3，参考标准DIN ISO 13715
赞一下 回复此楼
6楼2013-04-15 16:47:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wly1117

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
尖角倒棱，不大于C0.3，
其它光洁度控制在3.2
赞一下 回复此楼
社会不好混！！得学点其他东西。
7楼2013-04-15 18:11:23
