[求助] AFM相图失真

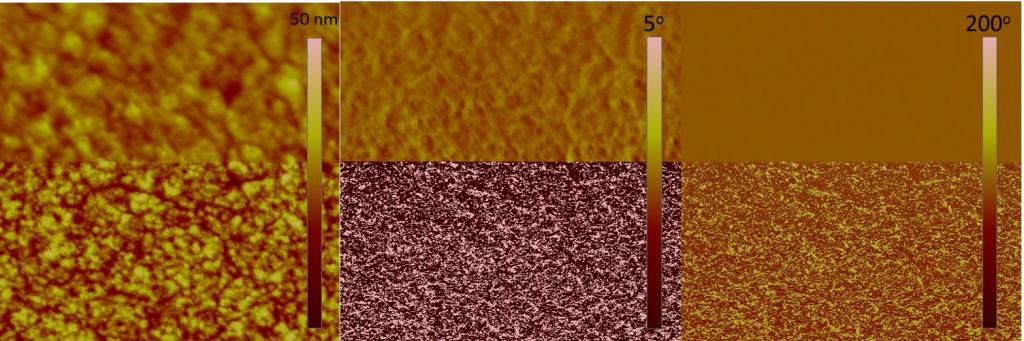

图中3个分别是50nm高度图,5度相图和200度相图,
我测得是P3HT和PbS的共混薄膜,PbS表面包有一层苯二硫醇,所以相图应该是很小的。但是测得时候开始一般相图角度很小,约2度;但是当扫描到一半的时候,就会出现相图失真,角度变到50-100度,而且是突然变得。
(1)不知道是什么原因造成相图突然失真,经常会出现这种情况。
(2)而且可以看出来在相图失真的情况下,高度图看起来更清晰,不知这是真的清晰,还是假象。
在有的时候能测出相图,有时候没有,这种情况该怎么调试?

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amuxs

新虫 (初入文坛)

探针问题,如探针粘附有杂质小颗粒扫描过程中杂质脱落。
2楼2013-05-29 16:03:12
